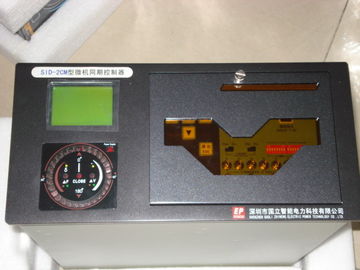

Przekaźnik ochrony transformatora, SID - 2CM Automatyczne urządzenie synchronizujące

Główna funkcja :

1 Istnieje dwanaście kanałów do wykorzystania w generatorze mocy 1-12 jednostek lub

można rozróżnić linie równoległe w urządzeniu, typie i atrybucie równoległości.

2 Parametry ustawień: czas wyłącznika; Dopuszczalna różnica napięcia; wartość zabezpieczenia nadnapięciowego;

Dopuszczalna wartość różnicy częstotliwości; współczynnik kontroli częstotliwości; współczynnik kontroli napięcia;

Dopuszczalny kąt mocy ； Napięcie znamionowe odbiornika TV i szyny zbiorczej; zmiana kąta fazowego TV szyn zbiorczych;

wartości blokady niskiego napięcia po obu stronach punktu równoległego; jednostronne lub obustronne działanie beznapięciowe; Szerokość impulsu sterującego dla tej samej częstotliwości, nazwa wyłącznika.

3 Urządzenie może zapewnić, że pierwsza różnica fazy zerowej zostanie przechwycona podczas równoległego łączenia równoległego

(między generatorem a szyną zbiorczą lub dwiema liniami synchronicznymi.) i wykonać równoległe bez uderzeń;

4 Urządzenie może szybko paralelować generatory poprzez sposób, w jaki może prowadzić różnicę częstotliwości i

różnica napięcia w dopuszczalnym zakresie zgodnie z teorią sterowania rozmytego;

5 Gdy paralela rozpocznie się od razu tylko wtedy, gdy kąt mocy i różnica napięcia są mniejsze niż

dopuszczalne wartości przy równoległym łączeniu linii synchronicznych, w przeciwnym razie musi być oczekiwanie i sygnał,

czy była to częstotliwość różnicowa, czy identyczna częstotliwość może być automatycznie rozróżniona przez urządzenie;

6 Urządzenie może wykonać autotest podczas biegu i automatycznie, może również alarmować i wyświetlać, jeśli błąd;

7 Alarmowanie przy otwartym obwodzie telewizora i blokowaniu operacji synchronizacji i zamykania bez napięcia;

8 Instrukcja kontroli przyspieszenia może być podana automatycznie, gdy częstotliwość jest identyczna podczas

proces równoległego generowania w celu anulowania identycznego stanu częstotliwości.

Równoległe przeciwdziałanie mocy nigdy nie pojawi się na pewno, jeśli to konieczne;

9 Urządzenie wyświetli te dane - rzeczywisty czas pomiaru pobierany przez obwód wyłącznika podczas zamykania i

ostatnie osiem rzeczywistych wartości pomiarowych zarejestrowanych w każdym kanale po osiągnięciu równoległego połączenia

aby upewnić się co do dokładności czasu potrzebnego do zamknięcia wyłącznika.

Czas zamykania wyłączników nie zostanie zarejestrowany, gdy będzie identyczny z częstotliwością równoległą.

10 Dostęp do komunikacji i porozumień komunikacyjnych między urządzeniem

oraz komputer hosta (RS-232, RS-485), aby spełnić wymagania, urządzenie zostanie dopuszczone do systemu DCS.

11 Urządzenie może działać nawet w okropnych warunkach dzięki swoim metodom kompletności

oraz ścisłe sposoby izolacji elektromagnesu i elektryczności;

12 AC lub DC może być źródłem zasilania urządzenia, a urządzenie może dostosować się do 48V-220V AC

lub zasilanie DC automatycznie;

13 Sprawdzenie i testowanie może być przeprowadzone bezpośrednio bez żadnego innego urządzenia, ponieważ moduł

wymagane jest już w urządzeniu;

14 Wyłącznik beznapięciowy z jednej lub obu stron można wykonać zgodnie z instrukcjami komputera hosta ；

lub po obu stronach wyłącznik beznapięciowy z wyłącznikiem panelu przedniego.

15 Do wykorzystania jako inteligentny synchroskop.

1 Wartości napięcia wtórnego telewizora po obu stronach wyłącznika dla równoległości

powinien wynosić 100V lub 100 / √3 v lub że jedno jest napięciem sieciowym drugiego napięcia fazowego;

Napięcie telewizyjne po stronie systemu można ustawić na kąt fazowy we wszystkich punktach równoległych, odpowiednio,

nie są wymagane oddzielne transformatory dla kątów izolacji i fazy skrętu.

2 Wszystkie wejścia cyfrowe są punktem połączenia typu normalnie otwartego, takim jak wybór punktu równoległego,

zdalny reset, pomocniczy kontakt wyłączników i tak dalej;

3 Do sterowania można wykorzystać styk typu zwykłego przekaźnika elektromagnesu

sygnały wyjścia cyfrowego, pojemność styku wynosi 220 V AC 5 A lub 220 V DC 0,5 A;

4 Dwa porty komunikacyjne, jeden RS-232, drugi RS-485;

5 Zasilanie powinno wynosić 48-220 VAC lub DC, maksymalny pobór mocy wynosi 20 W;

6 Izolacja:

obwód słabego prądu do ziemi: 500 V 50 Hz przez jedną minutę;

obwód prądu zasilania do ziemi: 2000 V 50 Hz przez jedną minutę;

między słabym obwodem prądu a obwodem prądu: 1000 V 50/60 Hz przez jedną minutę;

7 Atmosfera działania:

Odp .: zakresy temperatur:

(1) działanie: od 0 do + 50 ℃;

(2): transport / przechowywanie: -20 do + 70 ℃;

B: maksymalna wilgotność: 90%;
