Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | OEM |
Numer modelu: | ZW32-12 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Drewniane pudełko do pakowania |
Czas dostawy: | 15 dni po podpisaniu umowy |
Zasady płatności: | T / T |
Możliwość Supply: | 1000 zestawów |
Kontakt obciążenia: | Niska moc, duża moc | rozmiar: | Miniaturowy |
---|---|---|---|
Rodzaj: | Wyłącznik próżniowy | Imię: | Przerywacz obwodu próżniowego |
High Light: | ZW32-12,12KV Próżniowy przerywacz obwodu |

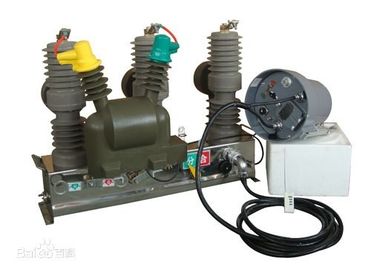

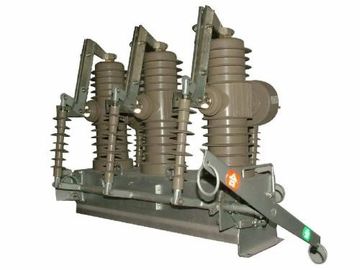

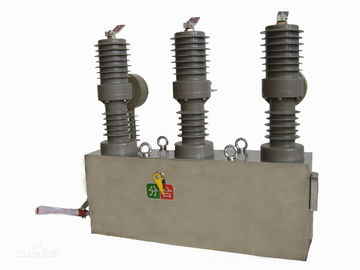

ZW32-12, wyłącznik próżniowy zw32, wyłącznik próżniowy zw8, wyłącznik próżniowy wysokiego napięcia na zewnątrz
Ogólny opis
Zewnętrzny wyłącznik próżniowy wysokiego napięcia serii ZW32-12 jest stosowany w trójfazowym systemie zasilania AC50Hz, napięcie 10-12KV, do włączania / wyłączania prądu obciążenia, ma funkcję ochrony przed przeciążeniem i zwarciem, spełniając wymagania kontroli i pomiaru realizując zdalne sterowanie i monitorowanie i tak dalej, ma zastosowanie do ochrony i sterowania dystrybucją w systemie podstacji, przedsiębiorstw przemysłowych i częstym przełączaniu w sieci wiejskiej.
Pozycja | Opis | Jednostka | Dane | |
1 | Napięcie znamionowe | KV | 12 | |
2 | Znamionowy poziom izolacji | 1 min wytrzymywane napięcie (na sucho) | KV | 42 |
1 min wytrzymywane napięcie (mokre) | 34 | |||
Napięcie udarowe piorunowe wytrzymywane (szczyt) | 75 | |||
3 | Prąd znamionowy | ZA | 630 400 200, | |
4 | Znamionowy prąd przerwania przy zwarciu | KA | 20 16 12,5 | |
5 | Znamionowa sekwencja robocza | OC-0,3 s-CO-180 S-CO | ||
6 | Czasy otwartego obwodu przy znamionowym prądzie zwarciowym | Czasy | 30 | |
7 | Znamionowy prąd zwarciowy | KA | 50 | |
8 | Znamionowy prąd szczytowy wytrzymywany | |||
9 | Znamionowy wytrzymywany prąd zwarciowy | KA | 20 | |
10 | Znamionowy czas trwania zwarcia | S | 4 | |
11 | Czas otwarcia (wyzwalacz bocznikowy) | Maksymalne napięcie robocze | SM | 15 ~ 50 |
Znamionowe napięcie robocze | ||||
Min.napięcie robocze | 30 ~ 60 | |||
12 | Czas zamknięcia | SM | 25 ~ 50 | |
13 | Całkowity czas łamania | ≤100 | ||
14 | Czas łuku | ≤20 | ||
15 | Trwałość mechaniczna | Czasy | 10 000 | |
16 | Znamionowa moc wejściowa silnika zasobnika energii | W | 40 | |
17 | Znamionowe napięcie robocze i napięcie znamionowe obwodu wtórnego | V | DC220 110 24 | |
AC220 110 24 | ||||
18 | Magazyn energii Zbyt niskie napięcie znamionowe | S | ≤10 | |
19 | Wydanie nadprądowe | Prąd znamionowy | ZA | 5 |
Stopień dokładności prądu wyzwalania | % | ± 10 |
Główne parametry techniczne
Zarys i rozmiar instalacji
