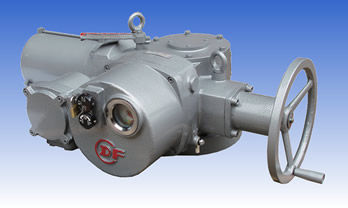

ZC (B) Z-type jako całość (integracja) Intelligence Electric Actuator Motor 60 Hz

ZC (B) Z-type jako całość (integracja) Intelligence Electric Actuator Motor 60 Hz

Dane techniczne

1, zasilacz
Silnik 380 V, 50 Hz 60 Hz, 60 Hz na specjalne zamówienie
Zdalne sterowanie: 24 V DC, minimalna wartość dla bramki sygnału sterującego wynosi 20 V, a maksymalna wartość dla wyłączenia wynosi 1,5 V; prąd sterujący sygnałem sterującym wynosi 15 mA (przybliżone obciążenie 1,6kΩ, 0,36W)

2, Środowisko usług
(1) Typ ognioszczelny: zgodnie z normą, siłowniki te są wyposażone w klasę dI (jako urządzenie elektryczne dla kopalni) oraz klasę dIIBT4 (dla instalacji i zakładów). Klasa dIIBT4 jest odpowiednia dla atmosfery wybuchowej mieszaniny gazów określonej przez grupy T1 ~ T4 klasy IIA i klasy IIB. Klasa dIICT4 jest na specjalne zamówienie (szczegółowe informacje znajdują się w Std GB3836.12000 APARTAMENTY ELEKTRYCZNE DLA ATMOSFERY GAZU WYBUCHOWEGO I: WYMOGI OGÓLNE)
(2) Typ normalny: brak mediów korozyjnych, łatwopalnych lub wybuchowych
(3) Temperatura otoczenia: -20 ~ 60
(4) Wilgotność względna: ≤90% (przy 25)
(5) Ochrona: IP55

Opis:

Ogólna liczba, całkowita liczba obrotowych urządzeń elektrycznych przeciwwybuchowych przez zawór ZC45 ~ 250 (B) elektryczne urządzenia sterujące zaworem dołączone komponenty elektryczne i ZC350 ~ ZC1000BZ przez ZC180 ~ 250BZ powolne elementy układania w stosy. Ta seria modułów sterowania zaworami wbudowanych urządzeń elektrycznych, o dużej pojemności styków, nie może już korzystać z elektronicznej skrzynki sterującej, ma małą, pełną funkcjonalność (z dodatkiem automatycznej identyfikacji i braku sekwencji z zabezpieczeniem, zdalne sterowanie na cztery sposoby: Plus, funkcja awaryjnego otwierania zaworu), proste instalowanie okablowania (tylko dostęp do trójfazowych linii energetycznych może działać na scenie), w celu ułatwienia konserwacji (obwód elektryczny napięcia DC24V poprzez sterowanie komponentami elektrycznymi używanymi między podłączonymi urządzeniami Connecto r) itp.

Produkt perfekcyjnie zgodny z JB / T8528-1997 "common-valve electric device technology", wskaźnik odporności na wybuchy w wykonaniu przeciwwybuchowym osiągnął GB3836.1-83 "środowisko wybuchowe z wymaganiami ogólnymi sprzętu elektrycznego w wykonaniu przeciwwybuchowym", GB3836.2 - 83 , "środowisko wybuchowe z przeciwwybuchowymi urządzeniami elektrycznymi zabezpieczonymi przed wybuchem" d "" i JB / T8529-1997 "przeciwwybuchowa technologia zaworów elektrycznych". Produkty odporne na wybuchy: standardowa klasyfikacja, urządzenie ma d (kopalnia z urządzeniami elektrycznymi) i dBT4 (instalacja z) dwa. Specjalne o rders mogą być dCT4. Zdalne sterowanie: DC24V, próg sygnału sterującego dla "włączenia" minimum 20V; "wyłączone" do maksimum 1,5V; sygnał sterujący do wyciągania prądu 15mA (odpowiednik 1.6k, obciążenie 0.36W). Można dostarczyć urządzenie zasilające DC24V, użytkownicy mogą również przynieść własne (dostępny wybór na miejscu i zmienić faktyczną wartość domyślną maszyny) .450Nm z wyjściowego sygnału wyjściowego do 10000N m (pięć foteli lotniczych), prędkość wyjściowa 12, 18, 24, 30, 36, 42, 48, 60 r / mi osiem do wyboru. (Mo na przekierowanie sygnału wyjściowego o małej prędkości), aby odpowiednio skalibrować i przesunąć rozmiar dwóch połączeń, zgodnie ze standardami i normą JB2920 ISO5210. Przetwornik położenia zaworu (prąd wyjściowy 4 ~ 20mA) jako załącznik do wyboru
