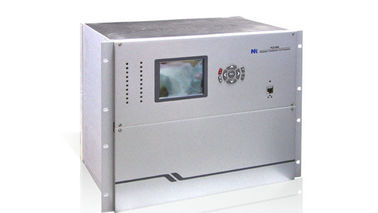

Przekaźnik ochronny transformatora generatora PCS-985 87g Zabezpieczenie różnicowe

PCS-985 Przekaźnik zabezpieczeniowy generatora transformatora 87g Zabezpieczenie różnicowe, Zabezpieczenie nadprądowe, Zabezpieczenie przed przeciążeniem w czasie rzeczywistym, Zabezpieczenie przed przeciążeniem w czasie

PCS-985 zapewnia pełną ochronę główną i awaryjną zespołów generatora-transformatora, który zwykle obejmuje generator, główny transformator, transformator pomocniczy i wzbudnicę lub transformator wzbudzający. Obsługuje połączenia z konwencjonalnymi przekładnikami prądowymi / VT i elektronicznymi przekładnikami prądowymi / VT i jest szeroko stosowany w turbosprężarce dużej mocy, turbinie gazowej i generatorze energii jądrowej z różnymi trybami połączeń.

W przypadku istotnej jednostki generatora-transformatora można użyć dwóch zestawów PCS-985 w celu uzyskania zduplikowanej konfiguracji ochrony. Dwa PCS-985 używają różnych grup CT, a ochrona główna i zapasowa w jednym PCS-985 współdzieli jedną grupę CT.

Zabezpieczenie generatora

Zabezpieczenie różnicowe. (87G)
Zabezpieczenie różnicowe DPFC. (87G)
Wysoka czułość poprzeczna ochrona różnicowa. (87G)
Zabezpieczenie przeciwprzepięciowe podłużnej sekwencji zerowej w przypadku zakłóceń w czasie. (59N / 60)
Ochrona kierunkowa DPFC w przypadku zwarcia międzyobrotowego. (67)
Zabezpieczenie nadprądowe sterowane napięciem. (50)
Ochrona impedancji międzyfazowej. (21G)
Funkcja blokady prądu ekstremalnego na terminalu generatora.
Podstawowa ochrona napięcia zerowego napięcia w przypadku zwarcia doziemnego stojana. (64S)
Trzecia harmoniczna ochrona przed przepięciami dla zwarcia doziemnego stojana. (64S)
Trzecia harmoniczna zabezpieczenie przed różnicą napięcia dla zwarcia doziemnego stojana. (64S)
100% ochrona ziemnozwarciowa stojana z wtryskiem napięciowym. (64R)
Wirnik jednopunktowego zabezpieczenia ziemnozwarciowego. (64R1)
Dwupunktowe zabezpieczenie ziemno-wirnikowe. (64R2)
Określona ochrona przed przeciążeniem stojana. (50 S)
Odwrotna ochrona przed przeciążeniem stojana. (51 S)
Defensywna ochrona przed ujemną sekwencją w czasie rzeczywistym. (50Q)
Zabezpieczenie przed przeciążeniem z ujemną sekwencją czasu. (51Q)

typowe aplikacje
Ochrona przed utratą wzroku. (40)
Zabezpieczenie poza etapem. (78)
Ochrona przed wysokim napięciem. (59)
Ochrona przed nadmiernym pobudzeniem w czasie rzeczywistym. (24)
Ochrona przed nadmiernym wzbudzaniem w czasie odwrotnym. (24)
Ochrona przed odwrotną mocą. (32R)
Ochrona małej mocy. (37G)
Sekwencyjne zabezpieczenie przed odwrotną mocą. (32R)
Ochrona przed zbyt niską częstotliwością. (81U)
Ochrona przed przepięciami. (81O)
Zabezpieczenie przed uruchomieniem / wyłączaniem prądu różnicowego.
Zabezpieczenie przed uruchomieniem / wyłączaniem zer zerowego napięcia.
Zabezpieczenie nadprądowe o małej częstotliwości. (50)
Nieumyślna ochrona energetyzująca. (50/27)
Zabezpieczenie przed uszkodzeniem wyłącznika. (50BF)
Funkcja równoważenia napięcia. (60)
Nadzór obwodu VT. (VTS)
Nadzór obwodu CT. (CTS)

Wzmocnienie transformatora / ochrona ekscytującego

Zabezpieczenie różnicowe. (87ET)
Zabezpieczenie nadprądowe. (50)
Określona ochrona przed przeciążeniem. (50)
Zabezpieczenie przed przeciążeniem w czasie. (51)

Główna ochrona transformatora
Zabezpieczenie różnicowe jednostki transformatora generatora. (87 GTU)
Zabezpieczenie różnicowe. (87T)
Zabezpieczenie różnicowe DPFC. (87T)
Ograniczona ochrona ziemnozwarciowa. (64REF)
Ochrona impedancji międzyfazowej po stronie WN. (21P)
Zabezpieczenie nadprądowe sterowane napięciem po stronie WN. (50)
Alarm przeciążenia. (49)
Inicjowanie chłodzenia. (49)
Directional zero-sequence overcurrent protection po stronie WN. (67G)
Zabezpieczenie nadprądowe zerowej sekwencji w czasie zerowym po stronie WN. (51G)
Zabezpieczenie przed napięciem o zerowej sekwencji po stronie WN.
Zabezpieczenie prądem zerowym o zerowej sekwencji po stronie WN.
Alarm napięcia o zerowej sekwencji po stronie LV.
Ochrona przed nadmiernym pobudzeniem w czasie rzeczywistym. (24)
Ochrona przed nadmiernym wzbudzaniem w czasie odwrotnym. (24)
Zabezpieczenie przed niezgodnością biegunów po stronie WN. (62PD)
Zabezpieczenie przed rozbiciem.
Nadzór obwodu VT. (VTS)
Nadzór obwodu CT. (CTS)

Pomocniczy transformator
Zabezpieczenie różnicowe. (87T)
Zabezpieczenie nadprądowe sterowane napięciem po stronie WN. (50P)
Zabezpieczenie nadprądowe sterowane napięciem oddziału 1 po stronie niskiego napięcia. (50P)
Zabezpieczenie nadprądowe sterowane napięciem oddziału 2 po stronie niskiego napięcia. (50P)
Zabezpieczenie nadprądowe przed odgałęzieniem oddziału 1 po stronie niskiego napięcia. (50G)
Zabezpieczenie nadprądowe przed odgałęzieniem dla odgałęzienia 2 po stronie niskiego napięcia. (50G)
Alarm przeciążenia. (49)
Inicjowanie chłodzenia. (49)
Blokowanie zmiany zaczepów przy obciążeniu. (OLTC)
Nadzór obwodu VT. (VTS)
Nadzór obwodu CT. (CTS)

Różne
Ochrona mechaniczna.
Automatyczna regulacja napięcia i prądu dryftu.
Autodiagnostyka.
Synchronizacja zegara GPS.
Fault Recorder.
