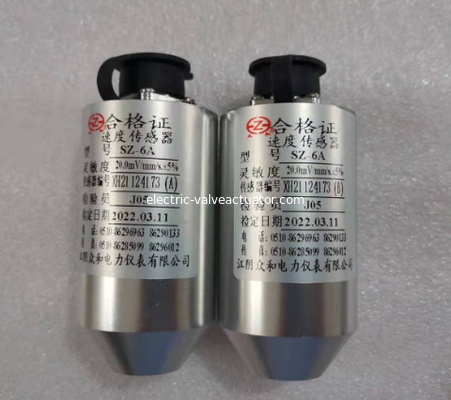

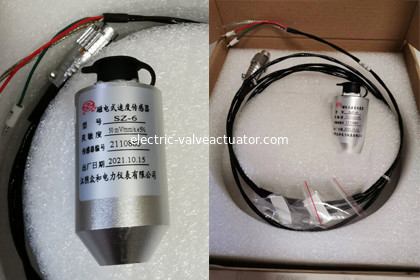

Elektromagnetyczny czujnik prędkości serii SZ Zhonghe SZ-6 SZ-6A SZ-6G

1. PRZEGLĄD
Elektromagnetyczny czujnik prędkości serii SZ służy do pomiaru drgań pokrywy łożyska maszyn wirujących, takich jak turbiny, sprężarki, wentylatory i pompy.Jest to czujnik elektromagnetyczny wyprowadzający napięcie przez ruchomą cewkę przecinającą linie magnetyczne, dzięki czemu nie wymaga zasilania podczas pracy i łatwej instalacji.

2 GŁÓWNE FUNKCJE
2.1 Jego sygnał wyjściowy jest proporcjonalny do prędkości drgań i może uwzględniać pole pomiaru drgań o wysokiej częstotliwości, częstotliwości pośredniej i niskiej częstotliwości.

2.2 Czujniki serii SZ mają niższą impedancję wyjściową i lepszy stosunek sygnału do szumu.Bez specjalnych wymagań dotyczących wtyczek wyjściowych i kabli jest łatwy w użyciu.

2.3 Ten czujnik anulował elementy cierne w projekcie, więc jego elastyczność jest dobra, można zmierzyć niewielkie wibracje (0,0 lmm).

2.4 Czujnik ma pewną zdolność przeciwdziałania wibracjom bocznym (nie więcej niż 10 g szczytowo).

2.5 Może być wykorzystany do pomiaru drgań obudowy łożyska, obudowy lub konstrukcji (względem drgań bezwzględnych przestrzeni bezwładności).Można go zamontować bezpośrednio na zewnątrz maszyny, a konserwacja jest niezwykle łatwa.

3 SPECYFIKACJE

3.1 Czułość:

SZ-2: 30mV/mm/s, błąd: +5%;

SZ-6: 50mV/mm/s, błąd 5%;

SZ-4V SZ-4H: 28,5mV/mm/s, okror+5%;

3.2 Warunki badania: temperatura 20C+5C (80Hz, prędkość 10mm/s)3.3 Amplituda: < 2000um (PP);

3.4 Pasmo przenoszenia: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3.5 Maksymalne przyspieszenie: 10g;

3.6 Kierunek pomiaru: SZ-2 (pionowo lub poziomo) SZ-6 (pionowo lub poziomo) SZ-4V (pionowo) SZ-4H (poziomo)

3.7 Użyj środowiska: (-30 ~ 120) C.

3.8 Wilgotność względna <95% (bez kondensacji);

3.9 Środowisko pracy: Brak korozyjnego, silnego pola magnetycznego w otoczeniu:

3.10 Wymiary: 35x77 (mm).

3.11 Waga: około 200g.

3.12 Zainstaluj: elektromagnetyczne serii SZczujnik prędkości typu jest mocowany w dolnej części otworu centralnego czujnika za pomocą śrub M10x1.
