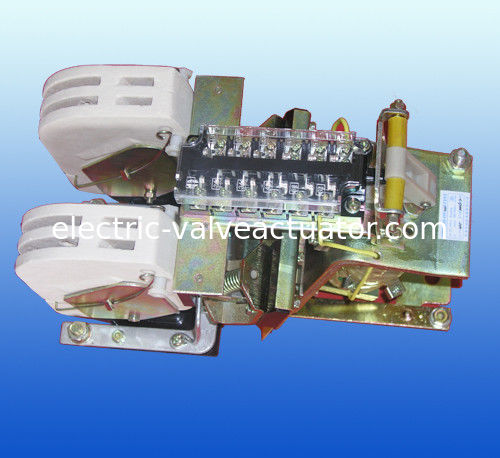

Certyfikat CE, UL, TUV i ROHS Stycznik 660 V DC dla różnych silników prądu stałego CZ0-250 / 20

Certyfikat CE, UL, TUV i ROHS Stycznik 660 V DC dla różnych silników prądu stałego CZ0-250 / 20

• Zakres aplikacji

Stycznik DC z serii CZO służy głównie do zdalnego wytwarzania i rozłączania linii prądu stałego o znamionowym napięciu prądu stałego do 660 V i znamionowym prądzie roboczym do 1500A, nadaje się do różnych rozruchów, zatrzymań, komutacji i hamowania prądem stałym silników prądu stałego .

Produkty są zgodne z krajowymi standardami GB / T14048.1 i GB14048.4 .

• Opis modelu

• Specyfikacja

Struktura dla produktów o prądzie znamionowym 150A poniżej to formuła przestrzenna ułożona z górną i dolną dwiema warstwami. Główny system styków typu mostkowego z podwójną podziałką połączony jest z magnetycznym zdmuchnięciem z gliny porcelanowej oraz z dwupozycyjnego styku pomocniczego dwubiegunowego typu NC z podwójnym zestykiem, o znamionowym prądzie roboczym 5A, wszystkie są zamocowane na tylnej części łopoczącego układu elektromagnetycznego .

Struktura dla produktów o prądzie znamionowym powyżej 250A i powyżej to układ płaski, to znaczy, że układ styków z połączeniowo magnetyczną gwoździami typu mostkowego z pojedynczym pęknięciem, z wydmuchem magnetycznym, są zsypami, a także z trzepotanym układem elektromagnetycznym, który obraca się wraz z hartowanym, trated edge edge są zamocowane na ramie w trybie trandem. Podwójny styk pomocniczy o podwójnym zerwaniu, o znormalizowanym prądzie grzewczym 10A i pięciu parach NO i NC, które mogą być łączone losowo, jest zamocowany z tyłu układu magnetycznego. Główny stycznik NC o prądzie znamionowym 100-150A oraz cewka wciągająca o prądzie znamionowym 250-1500A są uzwojeniem dupleksowym z funkcją oszczędzania energii. cewka ma A. B i C trzy zaciski łączące, C jest używany do samego stycznika, A i B są używane do podłączenia sterowania zasilaniem .

Czołówka CZ0-250 ~ 1500 przyjmuje postać konstrukcyjną styku pomocniczego napędzającego drążek, dzięki czemu produkt jest bardziej elastyczny i ma dłuższą żywotność .
