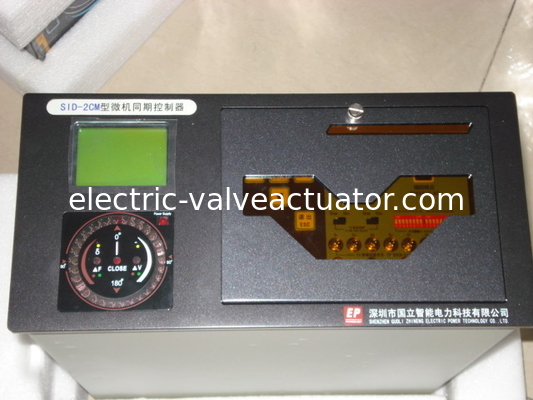

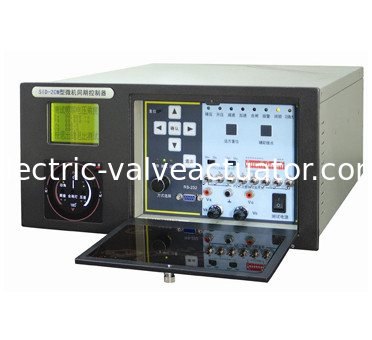

Urządzenie synchronizacji mikrokomputerów wielokrotnego wielokrotnego wykorzystania linii generatora SID-2CM

Główną funkcję:

1 Istnieje dwanaście kanałów do wykorzystania dla 1-12 jednostek generatora energii lub

linii energetycznych równoległych w urządzeniu, można odróżnić typ i atrybut równoległości.

2 Parametry ustawień: czas wyłączenia; dopuszczalna różnica napięcia; wartość zabezpieczająca przed nad napięciem;

dopuszczalna wartość różnicy częstotliwości; współczynnik regulacji częstotliwości; współczynnik regulacji napięcia;

dopuszczalny kąt mocy; napięcie znamionowe telewizora przychodzącego i przychodzącego; kąt fazy telewizora przychodzącego;

Wskaźniki zamknięcia niskiego napięcia po obu stronach punktu równoległego; działanie bez napięcia z jednej strony lub z obu stron; funkcja synchroskopu; szerokość impulsu sterowania dla tej samej częstotliwości; nazwa przełącznika.

3 Urządzenie może zapewnić, że pierwszy różnik fazy zerowej wydaje się być zajęty podczas równoległego

(pomiędzy generatorem a prętem prądu lub dwoma liniami synchronicznymi) i wykonują równoległe układy bez uderzenia;

4 Urządzenie może przeprowadzić szybkie równoległość generatorów poprzez sposób, w jaki może prowadzić różnicę częstotliwości i

różnicę napięcia w zakresie dopuszczalnym zgodnie z teorią kontroli rozmytej;

5 Podczas równoległego uruchamiania rozpocznie się jednocześnie tylko wtedy, gdy kąt mocy i różnica napięcia są mniejsze niż

dopuszczalne wartości w przypadku równoległego przejazdu między liniami synchronicznymi, w przeciwnym razie musi wystąpić oczekiwanie i sygnał,

urządzenie może automatycznie odróżnić, czy chodziło o różnicę częstotliwości, czy identyczną częstotliwość;

6 Urządzenie może przeprowadzać samodzielne testy w czasie biegu i automatycznie, może również alarmować i wyświetlać w przypadku błędu;

7 Alarmowanie podczas otwarcia obwodu telewizora i blokowania operacji synchronizacji i zamknięcia bez napięcia;

8 Instrukcja sterowania przyspieszeniem może być udzielana automatycznie, gdy częstotliwość jest identyczna w trakcie

proces równoległego układania generatorów w celu anulowania stanu identycznej częstotliwości.

Równoległe anty-moc nigdy nie pojawi się na pewno, jeśli to konieczne;

9 Urządzenie będzie wyświetlać te dane w czasie rzeczywistym pomiaru czasu trwania obwodu wyłącznika przy zamknięciu i

ostatnie osiem rzeczywistych wartości pomiarowych zarejestrowanych w każdym kanale po wykonaniu równoległości w

w celu zapewnienia dokładności czasu potrzebnego do zamknięcia przełącznika.

Czas zamknięcia przełączników nie będzie rejestrowany, gdy jest równoległy z identyczną częstotliwością.

10 Dostęp do komunikacji i umowy o komunikacji będą zapewnione między urządzeniem

i komputera hosta (RS-232, RS-485), w celu spełnienia wymogów urządzenie zostanie dopuszczone do systemu DCS.

11 Urządzenie może pracować nawet w okropnych warunkach ze względu na metody całkowitego

i ścisłe izolacje elektromagnetyczne i fotoelektryczne;

12 AC lub DC może służyć jako źródło zasilania urządzenia, a urządzenie może dostosować się do 48V ∼ 220V AC

lub zasilanie prądem stałym automatycznie;

13 Kontrola i badania mogą być wykonywane bezpośrednio bez żadnego innego urządzenia, ponieważ moduł

wymagane jest już w urządzeniu;

14 Z jednej lub obu stron może być wykonany bezprzewodowy przełącznik zamknięty zgodnie z instrukcjami komputera hosta;

lub obydwie strony bez napięcia zamknięcia przełącznika z uruchomieniem przedniego panelu.

15 Do użycia jako inteligentny synchroskop.

1Wprowadzanie drugorzędnego napięcia telewizora po obu stronach wyłącznika może być napięciem fazowym lub napięciem linii.Wykorzystane sygnały telewizyjne po obu stronach nie mają wspólnego punktu wnętrza urządzenia i są niezależne od tego, czy wtórne napięcie telewizora jest wspólnym punktem, czy nie.Każdy równoległy punkt może ustawić kąt napięcia wtórnego telewizora po stronie systemu oddzielnie, bez konieczności instalowania transformatorów izolacyjnych i transformatorów kątowych.

2. Wszystkie wartości przełącznika wejściowego (wybranie punktu równoległego, zdalny reset, uruchomienie pracy synchronicznej, potwierdzenie zamknięcia bez napięcia z jednej strony, potwierdzenie zamknięcia bez napięcia powietrza,kontakty pomocnicze wyłącznika, itp.) są zwykle kontaktami na otwartym powietrzu.

3. ilość przełącznika wyjściowego (przyspieszenie, opóźnienie, wzmocnienie, zamknięcie, kąt mocy przekraczający limit, alarm, utrata mocy itp.)) sygnał sterowania wykorzystuje małe przekaźnik elektromagnetyczny zwykle kontakt powietrza otwartego ("straty mocy" jest zwykle zamknięty), o pojemności stykowej 220V AC, 5A lub 220V DC, 0,5A. W przypadku stosowania bezstykowych przekaźników MOSFET o izolacji optycznej w obwodzie zamkniętym jest to 600V DC, 6A.

4Jeden RS-232 i jeden RS-485 interfejs komunikacyjny każdy.

5Zasilanie robocze może wynosić 110-220 woltów AC/DC, przy zużyciu energii nieprzekraczającym 30 woltów amperów.

6Wytrzymałość izolacyjna: słaby obieg prądu do uziemienia: 500V 50Hz 1 min

Silny obieg prądu do uziemienia: 2000V 50Hz 1 min

Między silnymi i słabymi obwodami elektrycznymi: 1000V 50Hz 1 min

7Środowisko pracy: temperatura pracy: -10 °C~55 °C

Temperatura przechowywania: -20 °C~70 °C

Temperatura względna: nie większa niż 90%.
