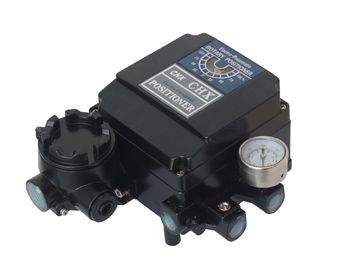

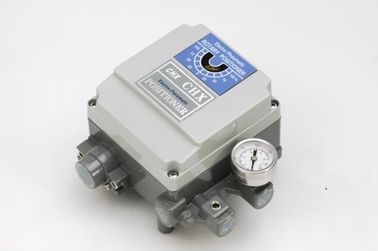

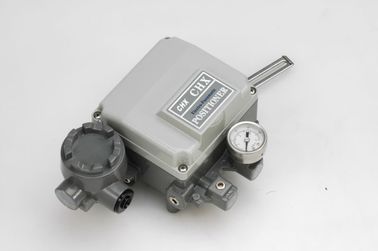

CHX-1000 Elektryczny nastawnik zaworu

Elektryczny pneumatyczny ustawnik pozycyjny CHX -1000R służy do pracy obrotowej pneumatycznych siłowników zaworu obrotowego za pomocą elektrycznego sterownika lub układów sterowania z analogowym sygnałem wyjściowym od 4 do 20 MA lub przedziałami podziału

Podsumowanie

Lokalizator elektryczny zaworu elektrycznego CHX-1000, który jest niekompatybilny z siłownikami, i odbiór 4 ~ 20mA sygnału prądu stałego ze sterownika lub układu sterowania, a następnie przekazanie do ciśnienia powietrza, co przekazuje do siłownika, który się z nim łączy, w celu kontrolowania pozycji wartości.

cechy

1. Bez koeracji w 5 ~ 200Hz

2. Można go łatwo przekształcić między działanie bezpośrednie i reakcję, pojedyncze działanie i podwójne działanie

3. W przypadku małych siłowników, które mogą być przepuszczane przez zwężające się dławienie lokalizatora, aby zapobiec drganiom

4. Niskie zużycie powietrza, lepsza ekonomiczność

5. 1/2 przedziału zakresów dostępnych poprzez prostą wymianę części

Parametr techniczny
Błąd podstawowy: ± 1% (pojedyncze działanie); ± 2% (podwójne działanie)
Różnica różnicowa: 1% (pojedyncze działanie), 2% (podwójne działanie)
Pasmo nieczułe: 0,4% (pojedyncze działanie), 0,8% (podwójne działanie)

Skok znamionowy: 0 ~ (10 ~ 100) mm [jazda kątowa (jazda po skosie) 0 ~ (50 ° ~ 90 °)]

Ciśnienie powietrza: 0,14 ~ 0,55Mpa
Sygnał wejściowy: 4 ~ 20mA.DC (rutynowy); 0 ~ 10mA.DC, 4 ~ 12mA.DC, 12 ~ 20mA.DC, 0 ~ 5mA.DC, 5 ~ 10mA.DC
Ciśnienie wyjściowe: 0,02-0,5 MPa
Zużycie gazu: siłownik jednostronnego działania: 3 l / min (zasilanie powietrzem: 0,14Mpa), siłownik dwustronnego działania: 15 l / min (zasilanie powietrzem: 0,55Mpa)
Charakterystyka wyjściowa: liniowa
Temperatura otoczenia: samoistnie 40 ~ + 60 ° C, ognioodporność -20 ~ + 60 ° C
Wilgotność względna: 5% -100%
Typ Ex (stopień): ognioodporny (Exd II BT6), iskrobezpieczny typ I (Exia II CT6)
Impedancja wejściowa: 4 ~ 20 mA DC / 280 ± 10Ω (przy 20 ° C)
0 ~ 10mA.DC / 950 ± 30Ω (przy 20 ° C)
Przyłącze powietrza: ZG1 / 4
Interfejs zasilania: G1 / 2 Wejście kablowe dla serii ECN -G1 / 2 (GYB02569u)
Materiał obudowy: stop aluminium. Proces natryskiwania
Wielkość konspektu: 221 × 166,5 × 117,5 (mm) przesunięcie proste 221 × 166,5 × 113,5 (mm) przesunięcie kątowe (długość × szerokość × wysokość)
Waga: 2,8 kg
