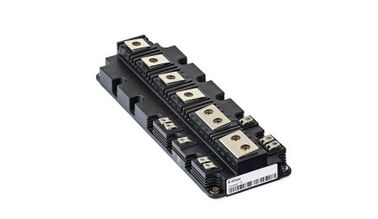

PrimePACK ™ 3 + modulewithTrench / FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Potencjalne aplikacje
• Systemy UPS
• Konwertery dużej mocy
• Aplikacje solarne
• Napędy silnikowe
Funkcje elektryczne
• T vj op = 175 ° C
• Rozszerzona temperatura robocza T vj op
• Niezrównana wytrzymałość
• Trench IGBT 5
• Wysoka zdolność zwarciowa
Funkcje mechaniczne
• Pakiet z CTI> 400
• Wysoka gęstość mocy
• Wysoka moc i możliwość cyklu termicznego
• Wysoka droga upływu i odległości
Inwerter IGBT
Maksymalne wartości znamionowe
| Napięcie kolektora-emiter | Tvj = 25 ° C | VCES | 1200 | V |
| Ciągły prąd kolektora DC | TC = 100 ° C, Tvj maks. = 175 ° C | IC nom | 1500 | ZA |
| Repetitive peak collector current | tP = 1 ms | ICRM | 3000 | ZA |
| Napięcie szczytowe emiter bramy | VGES | +/- 20 | V |
Wartości charakterystyczne min. typ. maks.
| Napięcie nasycenia kolektora-emitora | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | VCE sat | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
| Bramka napięcia progowego | IC = 41,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | V |
| Opłata za bramę | VGE = -15 V ... +15 V, VCE = 600V | QG | 7,15 | μC | ||
| Wewnętrzny rezystor bramki | Tvj = 25 ° C | RGint | 0,6 | Ω | ||
| Pojemność wejściowa | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | nF | ||
| Odwrotna pojemność transferu | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | nF | ||
| Prąd odcinający kolektor-emiter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mama | ||
| Prąd upływowy emiter bramy | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
| Czas opóźnienia włączenia, obciążenie indukcyjne | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td na | 0,26 0,28 0,28 | μs μs μs | ||
| Czas narastania, obciążenie indukcyjne | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | tr | 0,16 0,17 0,18 | μs μs μs | ||
| Czas opóźnienia wyłączenia, obciążenie indukcyjne | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td off | 0,51 0,56 0,59 | μs μs μs | ||
| Czas opadania, obciążenie indukcyjne | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | tf | 0,09 0,11 0,13 | μs μs μs | ||
| Włącz strata energii na impuls | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, di / dt = 7900 A / μs (Tvj = 175 ° C) RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | Wieczność | 120 180 215 | mJ mJ mJ | ||
| Wyłącz stratę energii na impuls | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, du / dt = 2750 V / μs (Tvj = 175 ° C) RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | Eoff | 155 195 220 | mJ mJ mJ | ||
| Dane SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 175 ° C | ISC | 5600 | ZA | ||
| Opór cieplny, skrzyżowanie z obudową | Każdy IGBT / na IGBT | RthJC | 19,5 | K / kW | ||
| Opór cieplny, w przypadku radiatora | każdy IGBT / na IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 12,5 | K / kW | ||
| Temperatura w warunkach przełączania | Tvj op | -40 | 175 | DO |
