Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | Infineon |
Numer modelu: | FF1200R12IE5 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Drewniane pudełko do pakowania |
Czas dostawy: | 25 dni po podpisaniu umowy |
Zasady płatności: | T/T |
Możliwość Supply: | 1000SETS |
VCES: | 1200V | IC nom: | 1200A |
---|---|---|---|
ICRM: | 2400A | ||
High Light: | moduł igbt o dużej mocy,moduł igdt eupec |

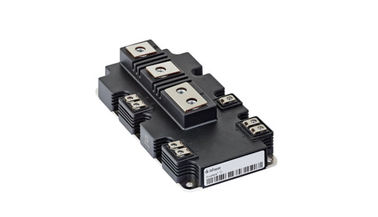

Infineon Technologies Automotive Moduły IGBT Przekształtniki dużej mocy FF1200R12IE5 Napędy silnikowe
typowe aplikacje
• Konwertery dużej mocy
• Napędy silnikowe
• Systemy UPS
Funkcje elektryczne
• Rozszerzona temperatura robocza T vj op
• Wysoka zdolność zwarciowa
• Niezrównana wytrzymałość
• T vj op = 175 ° C
• Trench IGBT 5
Funkcje mechaniczne
• Pakiet z CTI> 400
• Wysoka gęstość mocy
• Wysoka moc i możliwość cyklu termicznego
• Wysoka droga upływu i odległości
Inwerter IGBT
Maksymalne wartości znamionowe
Napięcie kolektora-emiter | Tvj = 25 ° C | VCES | 1200 | V |
Ciągły prąd kolektora DC | TC = 80 ° C, Tvj max = 175 ° C | IC nom | 1200 | ZA |
Repetitive peak collector current | tP = 1 ms | ICRM | 2400 | ZA |
Napięcie szczytowe emiter bramy | VGES | +/- 20 | V |
Wartości charakterystyczne min. typ. maks.
Napięcie nasycenia kolektora-emitora | IC = 1200 A, VGE = 15 V Tvj = 25 ° C IC = 1200 A, VGE = 15 V Tvj = 125 ° C IC = 1200 A, VGE = 15 V Tvj = 175 ° C | VCE sat | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
Bramka napięcia progowego | IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | V |
Opłata za bramę | VGE = -15 V ... +15 V, VCE = 600V | QG | 5,75 | μC | ||
Wewnętrzny rezystor bramki | Tvj = 25 ° C | RGint | 0,75 | Ω | ||
Pojemność wejściowa | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 65,5 | nF | ||
Odwrotna pojemność transferu | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 2,60 | nF | ||
Prąd odcinający kolektor-emiter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mama | ||
Prąd upływowy emiter bramy | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
Czas opóźnienia włączenia, obciążenie indukcyjne | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | td na | 0,20 0,23 0,25 | μs μs μs | ||
Czas narastania, obciążenie indukcyjne | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | tr | 0,16 0,17 0,18 | μs μs μs | ||
Czas opóźnienia wyłączenia, obciążenie indukcyjne | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | td off | 0,48 0,52 0,55 | μs μs μs | ||
Czas opadania, obciążenie indukcyjne | IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | tf | 0,08 0,11 0,13 | μs μs μs | ||
Włącz strata energii na impuls | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6000 A / μs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C | Wieczność | 80,0 120 160 | mJ mJ mJ | ||
Wyłącz stratę energii na impuls | IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / μs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C | Eoff | 130 160 180 | mJ mJ mJ | ||
Dane SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 175 ° C | ISC | 4000 | ZA | ||
Opór cieplny, skrzyżowanie z obudową | IGBT / na IGBT | RthJC | 28,7 | K / kW | ||
Opór cieplny, obudowa radiatora | IGBT / na IGBT λPaste = 1W / (m · K) / λgrease = 1W / (m · K) | RthCH | 22,1 | K / kW | ||
Temperatura w warunkach przełączania | Tvj op | -40 | 175 | DO |
