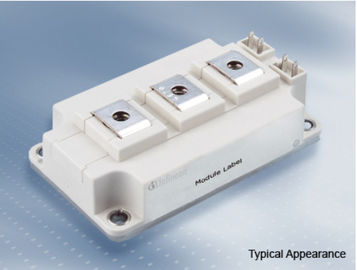

Moduł półprzewodnikowy IGBT półprzewodnikowy C, 1200V 450A Moduł podwójny IGBT FF450R12KT4 Turbiny wiatrowe

Moduł półprzewodnikowy IGBT półprzewodnikowy C, 1200V 450A Moduł podwójny IGBT FF450R12KT4 Turbiny wiatrowe

Nazwa marki: Infineon
Numer modelu: FF450R12KT4
MOQ: 1 zestaw
Warunki płatności: T/T
Zdolność do zaopatrzenia: 1000SETS
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
VCES:
1200V
IC nom:
450A
ICRM:
900A
Aplikacje:
Napędy silnikowe
Funkcje elektryczne:
Niskie straty przełączania
Szczegóły pakowania:
Drewniane pudełko do pakowania
Możliwość Supply:
1000SETS
Podkreślić:

moduł igbt o wysokiej mocy

,

motoryzacyjny igbt

Opis produktu
pół-most 62mm seria C 1200 V, 450 A podwójne moduły IGBT FF450R12KT4 Turbiny wiatrowe

typowe aplikacje

• Konwertery dużej mocy

• Napędy silnikowe

• Systemy UPS

• Turbiny wiatrowe

Funkcje elektryczne

• Rozszerzona temperatura pracy Tvj op

• Niskie straty przełączania

• Niski VCEsat

• Niezrównana wytrzymałość

• VCEs z dodatnim współczynnikiem temperaturowym

Funkcje mechaniczne

• Izolacja 4 kV AC 1min

• Pakiet z CTI> 400

• Wysokie drogi upływu i odległość odprawy

• Wysoka gęstość mocy

• Izolowana płyta bazowa

• Standardowa obudowa

IGBT, Inverter

Maksymalne wartości znamionowe

Napięcie kolektora-emiter Tvj = 25 ° C VCES 1200 V
Ciągły prąd kolektora DC

TC = 100 ° C,

Tvj max = 175 ° C
TC = 25 ° C,

Tvj max = 175 ° C

IC nom
IC

450

580

ZA

ZA

Repetitive peak collector current tP = 1 ms ICRM 900 ZA
Całkowite rozpraszanie mocy

TC = 25 ° C,

Tvj max = 175 ° C

Ptot 2400 W
Napięcie szczytowe emiter bramy VGES +/- 20 V

Charakterystyczne wartości

Napięcie nasycenia kolektora-emitora IC = 450 A, VGE = 15 V Tvj = 25 ° C
IC = 450 A, VGE = 15 V Tvj = 125 ° C
IC = 450 A, VGE = 15 V Tvj = 150 ° C
VCE sat 1,75
2,05
2,10
2,15 V
VV
Bramka napięcia progowego IC = 17,0 mA, VCE = VGE, Tvj = 25 ° C VGEth 5,2 5,8 6,4 V
Opłata za bramę VGE = -15 V ... +15 V QG 3,60 μC
Wewnętrzny rezystor bramki Tvj = 25 ° C RGint 1,9 Ω
Pojemność wejściowa f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V Cies 28,0 nF
Odwrotna pojemność transferu f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V Cres 1,10 nF
Prąd odcinający kolektor-emiter VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C ICES 5,0 mama
Prąd upływowy emiter bramy VCE = 0 V, VGE = 20 V, Tvj = 25 ° C IGES 400 nA
Czas opóźnienia włączenia, obciążenie indukcyjne IC = 450 A, VCE = 600 V Tvj = 25 ° C
VGE = ± 15 V Tvj = 125 ° C
RGon = 1,0 Ω Tvj = 150 ° C
td na 0,16 0,17
0,18
μs
μs
μs
Czas narastania, obciążenie indukcyjne IC = 450 A, VCE = 600 V Tvj = 25 ° C
VGE = ± 15 V Tvj = 125 ° C
RGon = 1,0 Ω Tvj = 150 ° C
tr 0,045 0,04
0,05
μs
μs
μs
Czas opóźnienia wyłączenia, obciążenie indukcyjne IC = 450 A, VCE = 600 V Tvj = 25 ° C
VGE = ± 15 V Tvj = 125 ° C
RGoff = 1,0 Ω Tvj = 150 ° C
td off 0,45 0,52
0,54
μs
μs
μs
Czas opadania, obciążenie indukcyjne IC = 450 A, VCE = 600 V Tvj = 25 ° C
VGE = ± 15 V Tvj = 125 ° C
RGoff = 1,0 Ω Tvj = 150 ° C
tf 0,10 0,16
0,18
μs
μs
μs
Włącz strata energii na impuls IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C
VGE = ± 15 V, di / dt = 9000 A / μs (Tvj = 150 ° C) Tvj = 125 ° C
RGon = 1,0 Ω Tvj = 150 ° C
Wieczność 19,0
30,0
36,0
19,0
30,0
36,0
Wyłącz stratę energii na impuls IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C
VGE = ± 15 V, du / dt = 4500 V / μs (Tvj = 150 ° C) Tvj = 125 ° C
RGoff = 1,0 Ω Tvj = 150 ° C
Eoff 26,0
40,0
43,0
mJ
mJ
mJ
Dane SC VGE ≤ 15 V, VCC = 800 V
VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 150 ° C
ISC 1800 ZA
Opór cieplny, skrzyżowanie z obudową IGBT / na IGBT RthJC 0,062 K / W
Opór cieplny, obudowa radiatora KAŻDY IGBT / na IGBT
λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K)
RthCH 0,03 K / W
Temperatura w warunkach przełączania Tvj op -40 150 DO
