Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | Infineon |
Numer modelu: | FF200R12KT4 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Drewniane pudełko do pakowania |
Czas dostawy: | 25 dni po podpisaniu umowy |
Zasady płatności: | T/T |
Możliwość Supply: | 1000SETS |
VCES: | 1200V | IC IC IC: | 200A |
---|---|---|---|
IC: | 320A | ICRM: | 400A |
High Light: | moduł igbt o wysokiej mocy,motoryzacyjny igbt |

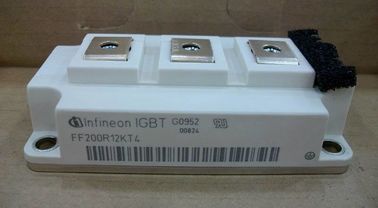

półmostek 62mm Seria C 1200 V, falownik podwójny moduły IGBT FF200R12KT4 moduł napędowy
Maksymalne wartości znamionowe
Napięcie kolektora-emiter | Tvj = 25 ° C | VCES | 1200 | V |
Ciągły prąd kolektora DC | TC = 100 ° C, Tvj maks. = 175 ° C TC = 25 ° C, Tvj max = 175 ° C | IC nom IC | 200 320 | ZA ZA |
Repetitive peak collector current | tP = 1 ms | ICRM | 400 | ZA |
Całkowite rozpraszanie mocy | TC = 25 ° C, Tvj max = 175 ° C | Ptot | 1100 | W |
Napięcie szczytowe emiter bramy | VGES | +/- 20 | V |
Charakterystyczne wartości
Napięcie nasycenia kolektora-emitora | IC = 200 A, VGE = 15 V Tvj = 25 ° C IC = 200 A, VGE = 15 V Tvj = 125 ° C | VCE sat | 1,75 2,05 2,10 | 2,15 | V VV | |
Bramka napięcia progowego | IC = 7,60 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,2 | 5,8 | 6,4 | V |
Opłata za bramę | VGE = -15 V ... +15 V | QG | 1,80 | μC | ||
Wewnętrzny rezystor bramki | Tvj = 25 ° C | RGint | 3,8 | Ω | ||
Pojemność wejściowa | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 14,0 | nF | ||
Odwrotna pojemność transferu | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 0,50 | nF | ||
Prąd odcinający kolektor-emiter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 5,0 | mama | ||
Prąd upływowy emiter bramy | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
Czas opóźnienia włączenia, obciążenie indukcyjne | IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C | td na | 0,16 0,17 0,18 | μs μs μs | ||
Czas narastania, obciążenie indukcyjne | IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C | tr | 0,045 0,04 0,50 | μs μs μs | ||
Czas opóźnienia wyłączenia, obciążenie indukcyjne | IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C | td off | 0,45 0,52 0,54 | μs μs μs | ||
Czas opadania, obciążenie indukcyjne | IC = 200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C | tf | 0,10 0,16 0,16 | μs μs μs | ||
Włącz strata energii na impuls | IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 4000 A / μs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 2,4 Ω Tvj = 150 ° C | Wieczność | 10,0 15,0 17,0 | 19,0 30,0 36,0 | ||
Wyłącz stratę energii na impuls | IC = 200 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 4500 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 2,4 Ω Tvj = 150 ° C | Eoff | 14,0 20,0 23,0 | mJ mJ mJ | ||
Dane SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 150 ° C | ISC | 800 | mJ mJ mJ | ||
Opór cieplny, skrzyżowanie z obudową | IGBT / na IGBT | RthJC | 0,135 | K / W | ||
Opór cieplny, obudowa radiatora | KAŻDY IGBT / na IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0,034 | K / W | ||
Temperatura w warunkach przełączania | Tvj op | -40 | 150 | DO |
