Nazwa marki: | Infineon |

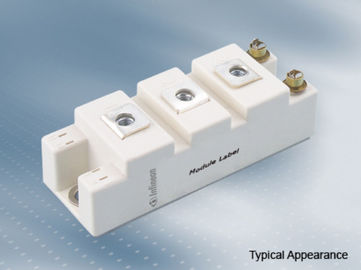

Numer modelu: | FF50R12RT4 |
MOQ: | 1 zestaw |
Warunki płatności: | T/T |
Zdolność do zaopatrzenia: | 1000SETS |
Typowe zastosowania
• Konwertery dużej mocy
• Napędy silnikowe
• Systemy UPS
Funkcje elektryczne
• Rozszerzona temperatura pracy Tvj op
• Niskie straty przełączania
• Niski VCEsat
• Tvj op = 150 ° C
• VCEs z dodatnim współczynnikiem temperaturowym
Funkcje mechaniczne
• Izolowana płyta bazowa
• Standardowa obudowa
IGBT, Inverter
Maksymalne wartości znamionowe
Napięcie kolektora-emiter | Tvj = 25 ° C | VCES | 1200 | V |
Ciągły prąd kolektora DC | TC = 100 ° C, Tvj maks. = 175 ° C | IC nom | 50 | ZA |
Repetitive peak collector current | tP = 1 ms | ICRM | 100 | ZA |
Całkowite rozpraszanie mocy | TC = 25 ° C, Tvj max = 175 ° C | Ptot | 285 | W |
Napięcie szczytowe emiter bramy | VGES | +/- 20 | V |
Charakterystyczne wartości
Napięcie nasycenia kolektora-emitora | IC = 50 A, VGE = 15 V Tvj = 25 ° C IC = 50 A, VGE = 15 V Tvj = 125 ° C IC = 50 A, VGE = 15 V Tvj = 150 ° C | VCE sat | 1,85 2,15 2,25 | 2,15 | V VV | |
Bramka napięcia progowego | IC = 1,60 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,2 | 5,8 | 6,4 | V |
Opłata za bramę | VGE = -15 V ... +15 V | QG | 0,38 | μC | ||
Wewnętrzny rezystor bramki | Tvj = 25 ° C | RGint | 4,0 | Ω | ||
Pojemność wejściowa | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | nF | ||
Odwrotna pojemność transferu | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | nF | ||
Prąd odcinający kolektor-emiter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ICES | 1.0 | mama | ||
Prąd upływowy emiter bramy | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 100 | nA | ||
Czas opóźnienia włączenia, obciążenie indukcyjne | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | td na | 0,13 0,15 0,15 | μs μs μs | ||
Czas narastania, obciążenie indukcyjne | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | tr | 0,02 0,03 0,035 | μs μs μs | ||
Czas opóźnienia wyłączenia, obciążenie indukcyjne | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | td off | 0,30 0,38 0,40 | μs μs μs | ||
Czas opadania, obciążenie indukcyjne | IC = 50 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | tf | 0,045 0,08 0,09 | μs μs μs | ||
Włącz strata energii na impuls | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 1300 A / μs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ° C | Wieczność | 4,50 6,50 7,50 | 19,0 30,0 36,0 | ||
Wyłącz stratę energii na impuls | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 3800 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ° C | Eoff | 2,50 4,00 4,50 | mJ mJ mJ | ||
Dane SC | VGE ≤ 15 V, VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 150 ° C | ISC | 180 | mJ mJ mJ | ||
Opór cieplny, skrzyżowanie z obudową | IGBT / na IGBT | RthJC | 0,53 | K / W | ||
Opór cieplny, obudowa radiatora | KAŻDY IGBT / na IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0,082 | K / W | ||
Temperatura w warunkach przełączania | Tvj op | -40 | 150 | DO |
