| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | ROTORK |
| Numer modelu: | Seria IQM |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Szczegóły pakowania: | Drewniane pudełko do pakowania |
| Czas dostawy: | 35 dni po podpisaniu umowy |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 zestawów |
| High Light: | silniki elektryczne trójfazowe,silniki elektryczne prądu przemiennego |
||
|---|---|---|---|
Pneumatyczne siłowniki zaworów i hydrauliczne siłowniki zaworów, siłowniki Rotork IQ3 siłowniki elektryczne
Podsumowanie

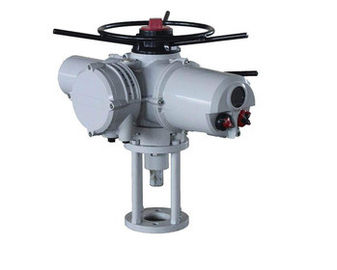

Modulowana wersja trójfazowego siłownika elektrycznego IQ ma półprzewodnikowy rozrusznik cofający zamiast styczników elektromechanicznych. Posiada szybkie obwody zdalnego sterowania do szybkiego sterowania. Aby zoptymalizować kontrolę położenia, półprzewodnikowy rozrusznik dodaje również funkcję elektronicznego hamowania silnika.
IQM nadaje się do 1200 uruchomień na godzinę (S4 / klasa C). Zakres wyjściowego momentu obrotowego dla bezpośredniego siedzenia od 10 do 544 Nm (7 do 400 funtów / stopę). Z przekładniami drugiego stopnia, wyjściowy moment obrotowy siedzenia do 3600 Nm (2655 funt-stopa) i częściowy obrót do 77.000 Nm (56.790 funt-stopa).
Siłownik elektryczny wieloobrotowy ON-OFF:
IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95
IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95
IA10, IA12, IA18, IA20, IA25, IA35, IA40, IA70, IA90, IA91, IA95
Wieloobrotowy modulator siłownika elektrycznego
Zarówno sygnał wejściowy, jak i wyjściowy: 4-20ma
IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95
IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95
cechy
Parametry serii ROTORK IQ, IQC, IQM, IM: | |
Model nr.: | IQ IQC IQM IM |
Znamionowy moment obrotowy: | 100 nm - 3000 nm |
Prędkość obrotowa: | 18r / min 24r / min 36r / min 72r / min |
Zasilacz: | trójfazowy 380 V (± 10%) faza sygnałowa 220 V. |
Moc znamionowa: | 0,05 kW 0,07 kW 0,12 kW 0,17 kW |
Częstotliwość: | 50 Hz 60 Hz |
Waluta nominalna: | 0,45A 0,6A 1,3A 0,85A2,1A 3,6A 16,5A 35A 88A |
Rozpocznij walutę: | 0,45 A. |
Instalacja: | montowane bezpośrednio |
Metoda kontroli: | typ włącz / wyłącz lub typ modulacji (zarówno sygnał wejściowy, jak i wyjściowy 4-20ma) |
Klasa ochrony: | IP 55-IP68 |
Waga: | 25 kg-165 kg |
Kąt skuteczny | 0-360 ° (zakres regulacji 0 ° -105 °) |
Kontrola podstawowa: | błąd podstawowy ± 10%; różnica powrotu ≤1%; strefa martwa ≤1% |
Wilgotność środowiska: | brak żrącego gazu |
Kod kołnierza ISO5210 | |
Bezpośrednio zamontowany: | Kod kołnierza ISO5210: F16 |
Średnica otworu wału (mm): maks. 70 | |
