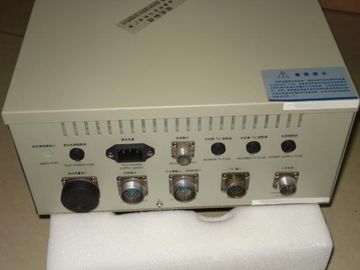

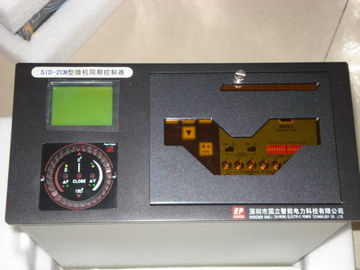

Przekaźnik zabezpieczeniowy transformatora, SID - 2CM Automatyczny quasi - synchronizator

Główna funkcja :

1 Istnieje dwanaście kanałów, które mogą być użyte dla agregatów prądotwórczych 1-12 jednostek lub

Można wyróżnić równoległe linie energetyczne w urządzeniu, typ i atrybut równoległości.

2 Ustawianie parametrów: czas wyłączania; Dopuszczalna różnica napięcia; zabezpieczenie przed przepięciami;

Dopuszczalna wartość różnicy częstotliwości; współczynnik kontroli częstotliwości; współczynnik kontroli napięcia;

Dopuszczalny kąt mocy; napięcie znamionowe w odbiorniku i szynie zbiorczej; przesunięcie fazy fazowej szyny zbiorczej;

wartości blokady niskiego napięcia po obu stronach punktu równoległego; praca jednostronna lub obustronna bez napięcia, funkcja synchroscope; Kontroluj szerokość impulsu dla tej samej częstotliwości, nazwę wyłącznika.

3 Urządzenie może zapewnić pojawienie się pierwszej różnicy fazy zerowej, która zostanie zajęta podczas równoległego różnicowania

(między generatorem a szyną zbiorczą lub dwiema liniami synchronicznymi) i dokonać równoległego bez uderzenia;

4 Urządzenie może szybko łączyć generatory poprzez sposób, w jaki może prowadzić różnicę częstotliwości i

różnica napięcia w zakresie dopuszczalnym zgodnie z teorią sterowania rozmytego;

5 Gdy równoległość rozpocznie się od razu tylko wtedy, gdy kąt mocy i różnica napięcia są mniejsze niż

dopuszczalne wartości podczas równoległości między liniami synchronicznymi, w przeciwnym razie musi być oczekiwanie i sygnał,

czy częstotliwość różnicowa lub identyczna częstotliwość może być automatycznie odróżniana przez urządzenie;

6 Urządzenie może wykonać autotest po uruchomieniu na czas i automatycznie, może również alarmować i wyświetlać w przypadku błędu;

7 Alarmujący, gdy telewizor otwiera obwód i blokuje działanie synchronizacji i zamykania bez napięcia;

8 Instrukcja sterowania przyspieszeniem może być podana automatycznie, gdy częstotliwość jest identyczna podczas

proces równoległości generatorów w celu anulowania identycznego warunku częstotliwości.

Równoległość antyprzemocy nigdy nie pojawi się na pewno w razie potrzeby;

9 Urządzenie wyświetli te dane - rzeczywisty czas pomiaru, jaki ma obwód wyłącznika podczas zamykania i

ostatnich osiem rzeczywistych wartości pomiarowych zarejestrowanych w każdym kanale po osiągnięciu równoległości

aby uzyskać dokładność czasu potrzebnego do zamknięcia wyłącznika.

Czas zamknięcia wyłączników nie zostanie zarejestrowany, gdy jest identyczny z równoległością częstotliwości.

10 Pomiędzy urządzeniami zostaną udostępnione połączenia komunikacyjne i porozumienia komunikacyjne

i komputer-host (RS-232, RS-485), w celu spełnienia wymagań urządzenie zostanie dopuszczone do systemu DCS.

11 Urządzenie może działać nawet w okropnych warunkach dzięki swoim kompletnym metodom

i ścisłe sposoby izolacji na elektromagnesie i fotowoltaice;

12 AC lub DC może być źródłem zasilania urządzenia, a urządzenie może się przystosować do napięcia 48 V - 220 V AC

lub zasilanie DC automatycznie;

13 Sprawdzanie i testowanie może odbywać się bezpośrednio, bez innych urządzeń, ponieważ moduł

żądanie jest już w urządzeniu;

14 Z jednej strony lub z obu stron odłącznik beznapięciowy można zrealizować zgodnie z instrukcjami komputera głównego;

lub po obu stronach wyłącznika beznapięciowego przed włączeniem przełącznika na panelu przednim.

15 Do użycia jako inteligentny synchroskop.

1 wartości napięcia wtórnego TV po obu stronach wyłącznika do równoległego

powinno wynosić 100 V lub 100 / √3 v lub napięcie z linii na drugie napięcie fazowe;

Napięcie TV po stronie systemu można ustawić pod kątem fazy we wszystkich równoległych punktach, odpowiednio

nie są potrzebne oddzielne transformatory do izolacji i obrotu kątów fazowych.

2 Wszystkie wejścia cyfrowe są zwykle punktami przyłączenia typu otwartego, takimi jak wybór punktu równoległego,

zdalne resetowanie, pomocniczy styk wyłączników, i tak dalej;

3 Zestyk normalnie otwarty małych przekaźników elektromagnesów może być używany do sterowania

sygnały wyjściowe cyfrowe, pojemność styku wynosi 220 V AC 5A lub 220 V DC 0,5A;

4 Dwa porty komunikacyjne, jeden to RS-232, a drugi to RS-485;

5 Zasilanie powinno wynosić 48-220 V AC lub DC, maksymalne zużycie energii wynosi 20 W;

6 Izolowanie:

słaby obwód prądu do ziemi: 500 V 50 Hz przez jedną minutę;

obwód prądu do ziemi: 2000 V 50 Hz przez jedną minutę;

między obwodem słabego prądu i obwodem prądu zasilania: 1000 V 50/60 Hz przez jedną minutę;

7 Atmosfera działania:

A: zakresy temperatur:

(1) działanie: od 0 do + 50 ℃;

(2): transport / przechowywanie: -20 do + 70 ℃;

B: maksymalna wilgotność: 90%;
