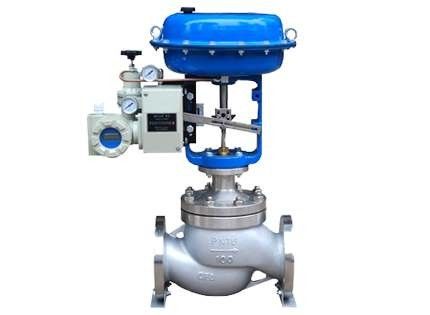

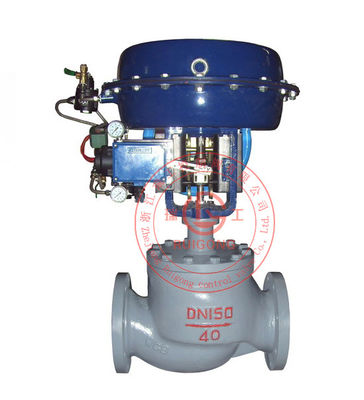

ANSI125 Zawór regulacyjny z pojedynczym gniazdem 25 mm ZHLS 6,4 MPa

Mała jednomiejscowa konstrukcja zaworu regulacyjnego ZHLS jest zwarta, ma opływowy kanał S, sprawia, że ​​utrata spadku ciśnienia jest mała, duży przepływ, regulowany zakres i charakterystyka przepływu o wysokiej precyzji, norma IEC534-1-1976.

Nieszczelność zaworu regulacyjnego jest zgodna z normą ANSI B16.104.Zawór regulacyjny ze sprężynowym siłownikiem cienkowarstwowym, zwarta konstrukcja, duża siła wyjściowa.

Ten produkt jest zgodny z GB / T4213-92

Parametry techniczne i wydajność

Korpus zaworu

Styl: przez zawór kulowy odlewany z pojedynczym gniazdem

Rozmiar nominalny: 20, 25 mm

Ciśnienie nominalne: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1,6, 4,0, 6,4 MPa

Typ połączenia: połączenie kołnierzowe: FF, RF, RJ, LG, typ rowkowy, typ osadzony

Standard kołnierza, JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94 itp.

Połączenie spawane: spawanie szalikowe SW

Materiał: staliwo (ZG230-450), odlew ze stali nierdzewnej (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), tytan itp.

Na okładce: model normalny (P): 17 ~ + 230 ℃

Wydłużenie typu I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

Wydłużenie typu II (EII): - 100 ~ 45 ℃

Wydłużenie typu III (EIII): 196 - - 196 ℃

Uwaga: temperatura pracy może przekroczyć dozwolony zakres różnych materiałów.

Typ dławika: zacisk śrubowy

Pakowanie: ptfe typu V, zawierające ługowany tkany azbest ptfe, azbest, grafit

Komponenty w zaworze

Typ rdzenia zaworu, pojedynczy typ rdzenia zaworu nurnikowego

Charakterystyka przepływu: gniazdo metalowe: procent (% CF) i właściwości liniowe (LCF), patrz rysunek 1 i rysunek 3

Cv od 0,4-14 bardzo precyzyjna charakterystyka przepływu, norma IEC534-2-1976

Miękkie siedzenie: procent% (TF) i właściwości liniowe (LTF), patrz rysunek 2 i rysunek 3

Uwaga: o temperaturze roboczej siedzenia ptfe i różnicy ciśnień, patrz rysunek 5

Materiał: stal nierdzewna (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), stop tytanu, firma spawalnicza ze stali nierdzewnej i stop odporny na korozję itp.

Organy ścigania

Styl: HA więcej siłowników z folią sprężynową

Materiał membrany: tkanina nylonowa z kauczuku etylenowo-propylenowego, klips z kauczuku butadienowo-nitrylowego do tkaniny nylonowej

Zakres sprężyn: 20 ~ 100, 80 ~ 240 kPa

Ciśnienie zasilania gazem: od 140 do 400 kpa

Interfejs radiowy: Rc1 / 4 "

Temperatura otoczenia: - 30 ~ + 70 ℃

Typ zaworu: zawór z siłownikiem o działaniu wymuszonym lub reakcyjnym z zamknięciem gazowym lub typu otwartego

Mocowanie: ustawnik pozycyjny, filtr powietrza i ogranicznik ciśnienia, zawór, wyłącznik skoku, nadajnik położenia zaworu, pokrętło ręczne itp.

wydajność

Wyciek zaworu: gniazdo metalowe: mniej niż 0,01% pojemności znamionowej, zgodnie z normą ANSI B16.104-1976, poziom iv

Miękkie siedzisko: mniej niż nośność znamionowa 10-7, zgodne z normą ANSI B16.104-1976 poziom iv

Przywróć biednym: lokalizator mały przez cały 1% podróży,

Bez lokalizatora małe ponad 3% skoku (typ LHAI mały 5% całego skoku)

Błąd podstawowy: przynieś mały lokalizator podróży plus minus 1%

Bez lokalizatora mały w trakcie podróży plus lub minus 5% (VPE za plus lub minus 3%, LHAI z HEP wynosi +/- 2%)

Uwaga: standard pakowania ptfe typu V.

Zakres regulacji: 50: 1 Cv 14 lub mniej lub mniej (0,25) lub spake (Cv 0,16 lub mniej)
