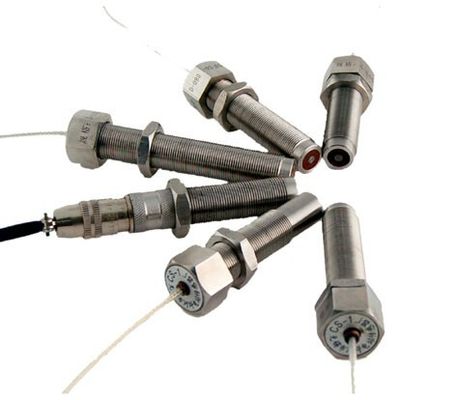

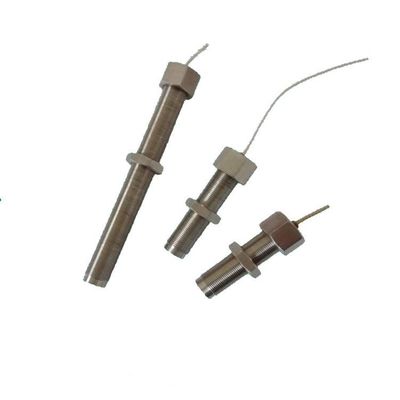

Magnetoelektryczny czujnik prędkości LVDT 10000 obr./min CS-1 CS-2 CS-3

Czujnik przemieszczenia LVDT serii TD CS-1 CS-2 CS-3 czujnik prędkości

Magnetoelektryczny czujnik prędkości serii CS-1 wykorzystuje zasadę indukcji elektromagnetycznej do zamiany wejściowej prędkości obrotowej na indukowany potencjał elektryczny w cewce.
Bezpośrednio konwertuje energię mechaniczną badanego obiektu na wyjście sygnału elektrycznego, podczas pracy nie jest wymagane zewnętrzne zasilanie, a sygnał jest stabilny i niezawodny.Jest mały i ma prostą konstrukcję i może być używany w różnych trudnych warunkach, takich jak woda, olej, para i wilgoć.Jest szeroko stosowany do pomiaru i kontroli prędkości obrotowej wału różnych maszyn wirujących, takich jak pompy wodne i turbiny parowe.
Służy do monitorowania i sterowania prędkością turbin parowych, turbin wodnych i różnych maszyn wirujących.Główne parametry pracy  Rezystancja: niska rezystancja (250Ω), wysoka rezystancja (500Ω) ± 10%; rezystancja izolacji: ≥500MΩ; długość przewodu: 2 metry; temperatura pracy: normalna temperatura typ -40 ℃ -120 ℃;odporny Typ temperatury -40 ℃ -240 ℃  Sygnał wyjściowy: (Poniżej podano dane testowe czujnika 500 Ω) Prędkość 1000 obr / min, moc większa niż 5 Vp-p;Prędkość 2000 obr / min, moc wyjściowa większa niż 10 Vp-p;Prędkość 3000 obr / min, moc wyjściowa jest większa niż 15 Vp-p; Wybierz pasujący profil zęba: ewolwentowy profil zęba.(Moduł koła zębatego: 2-4, szerokość zębów b jest większa niż 5 mm) d da pm = = = = h = 2,25 × m (m: moduł z: liczba zębów p: liczba węzłów) Z z + 2 π Produkty powiązane  Inteligentny obrotomierz 3C-1.
