IP66 30Vdc przetwornik ochrony przed wibracjami RS485 JM-B-39

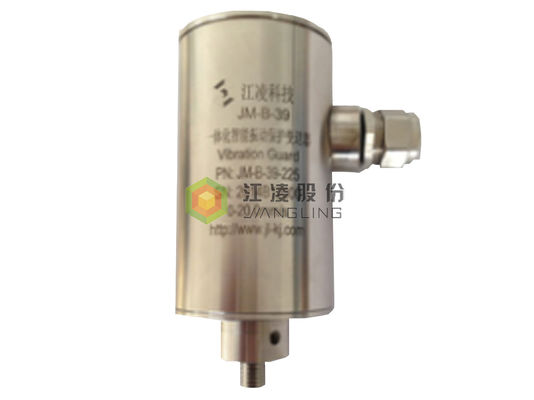

JM-B-39 Zintegrowany inteligentny przetwornik ochrony przed drganiami

一,Generał

Zintegrowany inteligentny nadajnik do ochrony przed drganiami JM-B-39 to zintegrowany, inteligentny nadajnik zapewniający ochronę przed drganiami o wysokim stopniu ochrony.Może zapewnić wyjście sygnału prądowego 4-20 mA, który jest proporcjonalny do prędkości drgań lub amplitudy tulei łożyskowej lub gniazda łożyska maszyny wirującej.Jednocześnie może również zapewniać dwupoziomowe wyjście przełączające, wyjście sygnału TDM itp. Automatycznie zbiera sygnały wibracyjne na maszynie i wykorzystuje przetworzone sygnały analogowe w systemach PLC, DCS, DEH itp.

二,Funkcjonować

1. Z wysokim stopniem inteligencji ustawienie parametrów realizuje działanie płyty.

2. Jest wysoce zintegrowany, łatwy w instalacji i debugowaniu, nadaje się do długoterminowego monitorowania online i nie wymaga konserwacji na miejscu.

3. Głównie używany do pomiaru drgań maszyn wirujących (tj. Drgań płytek).

4. Wyjście wtórnego przełącznika alarmu.

5. Z prądowym wyjściem analogowym 4-20 mA.

6. Z wyjściem interfejsu TDM.

7. Dowolnie ustaw alarm i niebezpieczne wartości.

8. Z funkcją samokontroli.

9. Z funkcją samoblokowania alarmu.

10. Z automatyczną pamięcią o dużej wartości i funkcjami zapytań.

11. Nadaje się do stosowania w miejscach wymagających ochrony przeciwwybuchowej i wysokiej ochrony.

三, Parametry techniczne

1．Tryb wyświetlania: cyfrowy wyświetlacz LED

2．Kanał pomiarowy: pojedynczy kanał

3．Zakres pomiarowy: 0 ~ 20,0 mm / s (domyślnie), 0 ~ 100,0 mm / s można dostosować w zakresie

4．Czułość: 0,0 do 20,0 mm / s (domyślnie) ± 5%, szerokopasmowy rms (średnia kwadratowa)

[4 mA jest równe 0,0 mm / s, a 20 mA jest równe 20,0 mm / s (domyślnie)]

5．dokładność pomiaru: ± 1% FS @ 25 ℃

6．Zakres częstotliwości: 10 Hz ~ 1 KHz

7．port wyjściowy: (1) wyjście prądowe: 4 ～ 20mA (obciążenie ≤1KΩ)

(2) Wyjście przełącznika pomocniczego: 2 A 30 V DC lub 0,5 A 125 V AC

(3) Wyjście złącza TDM

(4) Wyjście interfejsu komunikacyjnego RS485 (opcjonalnie)

8．temperatura pracy: -25 ℃ ~ + 70 ℃

9．zasilanie: 18 ~ 30 V DC (typowe 24 V DC)

10．Poziom ochrony: IP66

11．Pobór mocy: << span = ""> 8W

12．Waga: 0,5 kg

13．Wymiary: 60 mm (DIA) × 113 mm (H)

14 Materiał: SS

15． Gwint montażowy: M10 Otwór z gwintem wewnętrznym

四,Przewodnik po zamówieniach:

Numer zamówienia.	Mzakres pomiaru ZA	Mscew b	mixpand kabel do
JM-B-39-	1: 10,0 mm / s 2: 20,0 mm / s * 3:40,0 mm / s 4: 50,0 mm / s 5: 25,0 mm / s 6: 30,0 mm / s n: specjalne wymaganie	1: M10 × 1,0 × 10 (L) 2: M10 × 1,5 × 10 (L) * n: specjalne wymaganie	Metalowa osłona 1: 2 m Metalowa osłona 2: 5m Ekranowanie metalowe 3:10 m Ekran niemetalowy 4: 2m 5: 5m bez metalowego ekranowania * Ekran niemetalowy 6:10 m n: specjalne wymaganie

Uwaga: Należy podać szczegółowe wymagania dotyczące specjalnego wyboru modelu
