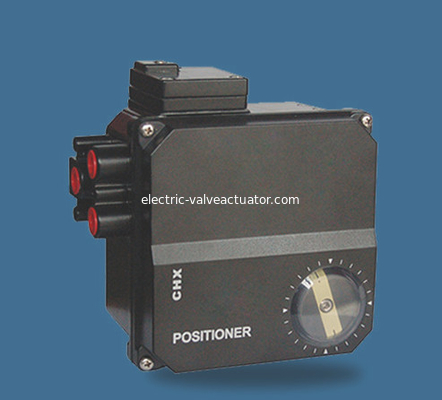

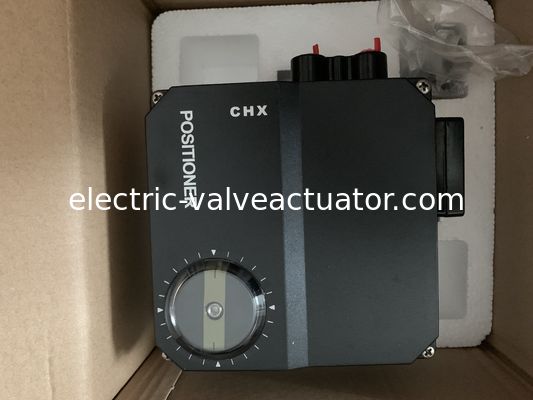

Elektryczny pozycjoner zaworu 20mA DC IP66 CHX-724 Stop aluminium

Elektryczny pozycjoner zaworu NE724/SI CHX pozycjoner CHX-724 ELEKTRO-PNEUMATYCZNY POZYCJONER

Elektryczny pozycjoner zaworu Chx700 przekształca sygnał prądu stałego 4-20 mA z regulatora lub portu IO komputera na siłę aerodynamiczną i napędza zawór regulacyjny za pomocą cylindra jednostronnego lub dwustronnego działania, aby uzyskać przemieszczenie kątowe lub przemieszczenie liniowe.Sterowanie w pętli zamkniętej jest realizowane przez system sprzężenia zwrotnego krzywki, dzięki czemu zawór regulacyjny może osiągnąć dokładne przemieszczenie kątowe lub przemieszczenie liniowe proporcjonalne do sygnału wejściowego.

- standardowy sygnał wejściowy 4 ~ 20 mA DC 0 ~ 20 mA DC

- podział zakresu 4 ~ 12 mA DC 12 ~ 20 mA DC

- impedancja wejściowa 220 Ω± 10 Ω

- Maksymalny kąt sprzężenia zwrotnego 95 °

- skok prosty 20-140mm

- pozytywna i negatywna reakcja kierunku sterowania

- liniowa zależność między skokiem a sygnałem

- ciśnienie zasilania gazem 0,14 ~ 0,8 MPa

- wpływ ciśnienia nawiewu ＜ 0,2%/10KPA

- temperatura otoczenia - 25 ~ + 85 ℃

- wpływ temperatury otoczenia ≤ 0,05% ℃

- stopień ochrony IP54

- zużycie gazu 0,5m3n/h

Zasuwa serwo dopasowana do siłownika 4, φ sześć

Wydajność przy względnie stabilnym obciążeniu siłownika:

- strefa martwa ≤ 0,4%

- histereza ＜ 0,7%

- liniowość ＜± 1%

Wpływ wibracji (1.5g – 100Hz) ≤ 1%

Powłoka z materiału konstrukcyjnego to stop aluminium z kwasem glutaminowym i elektrostatyczną powłoką proszkową na powierzchni zewnętrznej, pokrywa jest poliwęglanem, a części wewnętrzne ze stali nierdzewnej i stopu aluminium, które są materiałami odpornymi na korozję i podlegają technice powierzchni leczenie.

Interfejs przychodzący G1 / 2 lub M20 × jeden przecinek pięć

Odpowiedni kabel φ 5 – φ dziesięć

Interfejs przewodu powietrza ZG 1/4"

Waga: około 2,3 kg
