Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | OEM |
Numer modelu: | GT52 GT160 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Drewniane pudełko do pakowania |
Czas dostawy: | 15 dni po podpisaniu umowy |
Zasady płatności: | T/T |
Możliwość Supply: | 1000SETS |
Aktorstwo typu: | jednostronnego działania i podwójnego działania. | Napędy pneumatyczne: | Napędy pneumatyczne serii AT / GT |
---|---|---|---|
Blok cylindrów: | Wysokiej jakości blok cylindrów ze stopu aluminium | Nazwa handlowa: | OEM |
High Light: | electro hydraulic actuator,electromagnetic brakes |

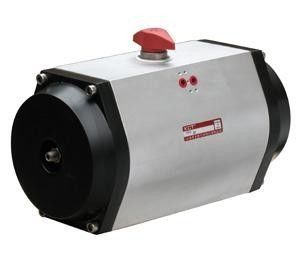

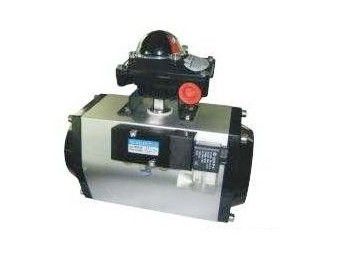

Siłownik zaworu pneumatycznego GT52 o dużej mocy wyjściowej
Pneumatic Device Siłownik pneumatyczny GT52 o podwójnym działaniu
1.jedno działanie i podwójne działanie.
2. długi okres użytkowania.
3. wysoka jakość i rozsądna cena.

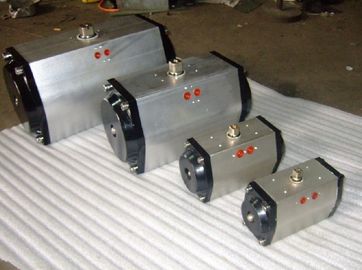

Napędy pneumatyczne serii AT / GT. Napędy pneumatyczne DA i SR są przeznaczone do współpracy z zaworami motylkowymi i zaworami kulowymi.
1. podwójny tłok z zębatką o symetrycznych strukturach, szybki i płynny ruch, wysoka precyzja, wysoka moc wyjściowa, po prostu zmieniając pozycję zespołu tłoka w stosunku do kierunku obrotu.
2. Wytłaczanie wysokiej jakości bloku cylindrów ze stopu aluminium, poprzez precyzyjną obróbkę wewnętrznego otworu i zewnętrznej powierzchni twardego anodyzowanego (utlenianie anodowe w specjalnych warunkach + powłoka owa), dłuższą żywotność, niski współczynnik tarcia.
3. Zintegrowana konstrukcja, cała podwójna rola i jedna rola modeli siłowników mają ten sam cylinder i zaślepki, które można łatwo usunąć instalując sprężynę lub sprężynę, aby zmienić sposób działania.
4. Połączone, wstępnie bezpieczne zespoły sprężyn, zarówno w procesie montażu, jak i na miejscu w wygodnej i bezpiecznej instalacji lub zmianie liczby sprężyn.
pozycja | Moment wyjściowy (Nm) | |||
0,4 MPa | 0,5 MPa | 0,6 MPa | 0,7 MPa | |
GT52 | 15.6 | 19,5 | 23.4 | 27.3 |
GT63 | 23.2 | 29 | 34,8 | 40,6 |
GT83 | 56 | 70 | 84 | 98 |
GT110 | 112,8 | 141 | 169,2 | 197,4 |
GT127 | 220 | 275 | 320 | 385 |
GT160 | 440 | 550 | 660 | 770 |
GT190 | 734 | 917 | 1101 | 1284 |
GT210 | 948 | 1185 | 1422 | 1659 |
GT254 | 1740 | 2175 | 2610 | 3045 |
Rozmiar mm |
| wątek | |||||||||||||||||||||||
Rodzaj | ZA | b | do | re | ΦE | ΦF | ΦG | ΦH | ja | ΦJ | □ K | L | M | N | O | P | Q | R × Q | ΦS | T | U | ||||
NA | NA | 90 ° | 120 ° | 180 ° | |||||||||||||||||||||
GT52 | 50 | 59 | 74 | 94 | 104 | 12 | 12 | ISO FO3 | ISO FO5 | M5 × 8 | 23.8 | CH.11 | 125 | 146 | 191 | CH.10 | 80 | M6 × 10 | 2 | 18 | 812 | 12 | 40 | 114 | 1/8 "G |
GT63 | 60 | 70 | 88 | 108 | 118 | 12 | 12 | ISO FO5 | ISO FO7 | M6 × 10 | 23.8 | CH.14 | 140 | 151 | 196 | CH.10 | 80 | M8 x 13 | 2 | 18 | 1015 | 16 | 40 | 128 | 1/8 "G |
GT83 | 65 | 91 | 108 | 128 | 138 | 14 | 18 | ISO F05 | ISO FO7 | M6 × 10 | 32,3 | CH.17 | 182 | 207 | 270 | CH.10 | 80 | M8 x 13 | 2 | 19 | 1015 | 16 | 40 | 148 | 1/8 "G |
GT110 | 90 | 120 | 140 | 160 | 170 | 19,5 | 25 | ISO FO7 | ISO F10 | M8 x 13 | 40.3 | CH.22 | 222 | 252 | 323 | CH.14 | 80 | M10 × 16 | 2.5 | 24.5 | 1422 | 22 | 40 | 180 | NAMR |
GT127 | 103 | 137 | 160 | 180 | 190 | 28 | 40 | ISO FO7 | ISO F10 | M8 x 13 | 53,3 | CH.22 | 284 | 350 | 450 | CH.20 | 80 | M10 × 16 | 3 | 25 | 2025 | 30 | 40 | 200 | NAMR |
GT160 | 110 | 172 | 198 |
| 228 | 36 | 40 | ISO F10 | ISO F12 | M10 × 16 | 66.3 | CH.27 | 378 | 442 | 568 | CH.28 | 130 | M12 × 20 | 3 | 29 | 2830 | 42 | 50 | 248 | NAMR |
GT190 | 125 | 224 | 255 |
| 285 | 47 | 60 |
| ISO F14 |
| 79,3 | CH.36 | 412 | 485 | 632 | CH.32 | 130 | M16 × 25 | 4 | 40 | 3234 | 48 | 50 | 305 | NAMR |
GT210 | 135 | 224 | 255 |
| 285 | 47 | 60 |
| ISO F14 |
| 79,3 | CH.36 | 452 | 526 | 676 | CH.32 | 130 | M16 × 25 | 4 | 40 | 3234 | 48 | 50 | 305 | NAMR |
GT254 | 159 | 272 | 302 |
| 332 | 47 | 60 |
| ISO F14 |
| 105,3 | CH.46 | 603 | 705 | 905 | CH.32 | 130 | M20 × 28 | 4 |
