Czujnik drgań ZHJ-2

Zasada działania

Czujnik drgań ZHJ-2 może przekazywać sygnały wibracji do sygnałów elektrycznych za pomocą zasady indukcji magnetycznej.

Składa się głównie z obwodu magnetycznego, elementów cewki, elementów tłumiących sprężynę itp. W obudowie czujnika znajdują się sztywno zamocowane elementy cewki holowniczej oraz magnes zawieszony na powłoce przez sping. Gdy czujnik działa w zakresie częstotliwości, byłby względnym ruchem między cewkami a magnesem, cewki przecięłyby linie magnetyczne i wytworzyłyby idącą siłę elektromotoryczną (napięcie indukcyjne), to napięcie jest proporcjonalne do szybkości wibracji powłoki czujnika.

Teahnical Parameters

1.Sensja: 30 mV / mm / s 2. Obciążenie: 8g

3. Zakres pomiarowy: 2 mm

4. Odpowiedź częstotliwościowa: 10 ~ 300Hz

5. Temperatura środowiska: -10 ~ 100 ℃ (wilgotność pelna, ≤90%)

6. Metody pomiarowe: pionowe, poziome.

7. Waga: 250g

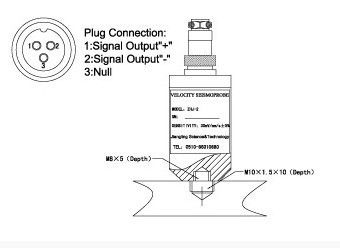

8. Naprawiony otwór: M10 × 1,5 × 10 (głębokość)

9. Wymiar elektryczny: φ35 × 60mm
