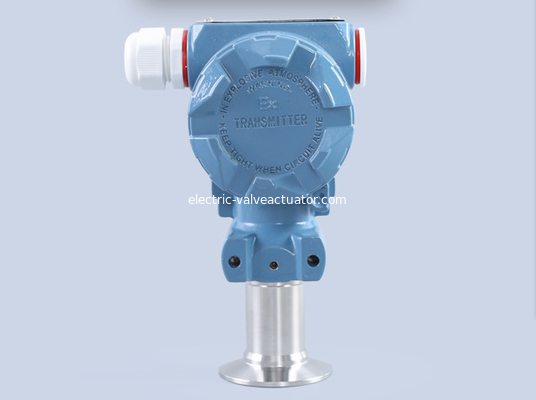

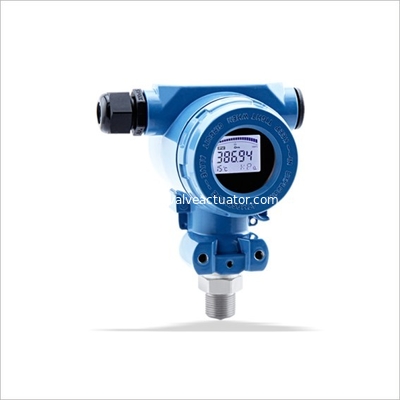

Mechaniczny czujnik ciśnienia różnicowego przetwornika poziomu serii SWP-T20X

Ekonomiczny przetwornik ciśnienia serii SWP-T20X Mechaniczny czujnik ciśnienia


Sstreszczenia

Ekonomiczny przetwornik ciśnienia serii Swp-t20x przyjmuje importowany ceramiczny czujnik piezorezystancyjny o międzynarodowym poziomie zaawansowanym, współpracuje z precyzyjnymi elementami elektronicznymi i jest montowany w ścisłym procesie.Przyjęta jest technologia suchego pomiaru ciśnienia bez cieczy pośredniej, która w pełni wykorzystuje zalety techniczne ceramicznego czujnika oporowego, dzięki czemu przetwornik ciśnienia serii swp-t20x ma doskonałe parametry techniczne.Wysoka stabilność i wysoka dokładność pomiaru.

Ekonomiczny przetwornik ciśnienia serii Swp-t20x ma różnorodne modele, zakresy i formy przyłączy procesowych.Może być szeroko stosowany w wielu dziedzinach przemysłu, takich jak ropa naftowa, przemysł chemiczny, elektroenergetyka, metalurgia, farmacja, żywność itp. może być dostosowany do różnych okazji i mediów pomiarów przemysłowych.Jest idealnym produktem modernizacyjnym tradycyjnego manometru i tradycyjnego przetwornika ciśnienia oraz idealnym przyrządem do pomiaru ciśnienia w dziedzinie automatyki przemysłowej.

Mw cechach

◆ wysoka stabilność, lepsza niż 0,1% pełnej skali rocznie.

◆ małe wahania temperatury dzięki wyeliminowaniu cieczy pośredniej w elemencie pomiarowym, czujnik nie tylko uzyskuje wysoką dokładność pomiaru, ale także jest mniej podatny na wpływ temperatury.

◆ Przyjęto układ scalony o dobrej niezawodności na dużą skalę, z dobrą niezawodnością obwodu i silnym działaniem przeciwzakłóceniowym.

◆ szerokie zastosowanie produkt ma różnorodne modele, formy przyłączy procesowych i materiały produkcyjne, które można dostosować do różnych mediów w pomiarach przemysłowych.

◆ łatwa instalacja i konserwacja.Produkt ma rozsądną strukturę, małą objętość i niewielką wagę.Może być montowany bezpośrednio w dowolnej pozycji.

Wzasada działania

Przyrząd zamienia sygnał temperatury na sygnał elektryczny przez czujnik temperatury, a następnie przedwzmacniacz wzmacnia i filtruje sygnał elektryczny, który jest wysyłany do modułu konwersji analogowo-cyfrowej procesora w celu konwersji analogowo-cyfrowej.Wreszcie, procesor wykonuje przetwarzanie danych, wyświetlanie i wyjście PWM.Podstawowy schemat blokowy wygląda następująco:

Ciśnienie mierzonego medium działa bezpośrednio na ceramiczną membranę czujnika powodując, że membrana wytwarza niewielkie przemieszczenie proporcjonalne do ciśnienia medium.W normalnych warunkach pracy maksymalne przemieszczenie membrany nie przekracza 0,025 mm.Po wykryciu tego przemieszczenia przez obwód elektroniczny, przekształca to przemieszczenie na standardowy przemysłowy sygnał pomiarowy odpowiadający temu ciśnieniu.W przypadku nadciśnienia membranę mocuje się bezpośrednio do litego podłoża ceramicznego.Ponieważ szczelina między membraną a podłożem wynosi tylko 0,1 mm, maksymalne przemieszczenie membrany w przypadku nadciśnienia może wynosić tylko 0,1 mm.Dlatego konstrukcja zapewnia, że ​​membrana nie będzie powodować nadmiernego odkształcenia.Czujnik ma dobrą stabilność i wysoką niezawodność.

Tparametr techniczny

◆ poziom dokładności: 0,5

◆ różnica zwrotu 0.1%fs

◆ wpływ temperatury ± 0,1%/10 ℃

◆ napięcie robocze DC 13V ~ 30V

◆ stabilność roczna ± 0,2%

◆ wyjście sygnału 4 ~ 20mA

◆ dopuszczalny zakres przepięć 150%

(całkowity wymiar 120 × sześćdziesiąt × 100 max)

◆ maksymalny zakres ciśnienia 200%

◆ dopuszczalna temperatura medium -20 ~ 70 ℃ środowisko -20 ~ 80 ℃
