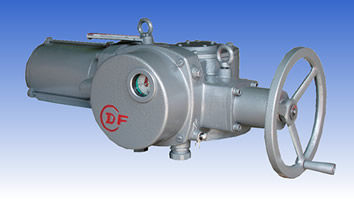

Bramka sygnalizacyjna ISO5210 Siłowniki elektryczne 20V do zaworu kulowego, zasuwa, przepustnica

Bramka sygnalizacyjna ISO5210 Siłowniki elektryczne 20V do zaworu kulowego, zasuwa, przepustnica

Dane techniczne

1, Silnik zasilający 380 V, 50 Hz 60 Hz, 60 Hz na specjalne zamówienie
Zdalne sterowanie: DC 24V, minimalna wartość dla bramki sygnału sterującego wynosi 20 V, a maksymalna wartość dla wyłączenia wynosi 1,5 V; prąd sterujący sygnałem sterującym wynosi 15 mA (przybliżone obciążenie 1,6kΩ, 0,36W)

2, Środowisko usług
(1) Typ ognioszczelny: zgodnie z normą, siłowniki te są wyposażone w klasę dI (jako urządzenie elektryczne dla kopalni) oraz klasę dIIBT4 (dla instalacji i zakładów). Klasa dIIBT4 jest odpowiednia dla atmosfery wybuchowej mieszaniny gazów określonej przez grupy T1 ~ T4 klasy IIA i klasy IIB. Klasa dIICT4 jest na specjalne zamówienie (szczegółowe informacje znajdują się w Std GB3836.12000 APARTAMENTY ELEKTRYCZNE DLA ATMOSFERY GAZU WYBUCHOWEGO I: WYMOGI OGÓLNE)
(2) Typ normalny: brak mediów korozyjnych, łatwopalnych lub wybuchowych
(3) Temperatura otoczenia: -20 ~ 60
(4) Wilgotność względna: ≤90% (przy 25)
(5) Ochrona: IP55

Opis
Napędy elektryczne serii ZC są przeznaczone do zaworów dwupołożeniowych i nadają się do zaworów, których pędy poruszają się liniowo, takich jak zawór kulowy, zasuwa, przepustnica i zawór przeponowy. W połączeniu z dwustopniowym reduktorem można je również stosować do obsługi zaworów, których trzpienie poruszają się obrotowo, takich jak zawór kulowy i przepustnica.

450N m od wyjścia do skrętu do 10000 N m (pięć foteli lotniczych), prędkość wyjściowa 12, 18, 24, 30, 36, 42, 48, 60 r / mi osiem do wyboru. (Mo na przekierowanie sygnału wyjściowego o małej prędkości), aby odpowiednio skalibrować i przesunąć rozmiar dwóch połączeń, zgodnie ze standardami i normą JB2920 ISO5210. Przetwornik położenia zaworu (prąd wyjściowy 4 ~ 20mA) jako załącznik do wyboru
