Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | OEM |
Numer modelu: | DZW5 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Drewniane pudełko do pakowania |
Czas dostawy: | 35 dni po podpisaniu umowy |
Zasady płatności: | T/T |
Możliwość Supply: | 300 zestawów |
High Light: | electromagnetic brakes,electro hydraulic machinery |
---|

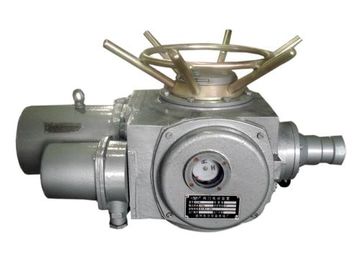

IP65 Wodoodporny zewnętrzny siłownik pneumatyczny DZW10A, DZW15A, DZW20A do metalurgii
Dane techniczne
Model | Nominalny moment obrotowy | Maksymalny moment obrotowy sterowania | Minimalny moment obrotowy sterowania | Wydajność obroty wału | Pozwolenie na przekazanie średnica trzpienia zaworu | podręcznik prędkość | Wydajność prędkość | Moc silnika |
DZW5 | 50 | 75 | ≤25 | 150 | 28 | 1:1 | 18 | 0.12 |
DZW10A | 100 | 150 | ≤50 | 160 | 24, 36 | 0,25 0,37 | ||
DZW15A | 150 | 225 | ≤75 | |||||
DZW20A | 200 | 300 | ≤100 | 40 | 0,55 | |||
DZW20A (Ⅰ) | 28 | |||||||
DZW30A | 300 | 450 | ≤ 150 | 40 | 24 | 0,75 | ||
DZW30A (Ⅰ) | 28 | |||||||
DZW45A | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | |
36 | 1.5 | |||||||
DZW60A | 600 | 900 | ≤300 | 24 | 1.5 | |||
36 | 2.2 | |||||||
DZW90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | ||
DZW90 (Ⅰ) | 48 | 36 | 3.0 | |||||
DZW120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | ||
DZW120 (Ⅰ) | 48 | |||||||
DZW180 | 1800 | 2160 | ≤900 | 140 | 70 | 25:1 | 24 | 4.0 |
36 | 5.5 | |||||||
DZW250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | |||
DZW350 | 3500 | 4200 | ≤ 1750 | 75 | 13:1 | 18 | 7.5 | |
DZW500 | 5000 | 6000 | ≤2500 | 10 | ||||
DZW800 | 8000 | 9600 | ≤ 4000 | 120 | 80 | 90:1 | 12 | 13 |
DZW1000 | 10000 | 12000 | ≤5000 | 100 | 15 |
Warunki techniczne
1. Temperatura otoczenia: -20 ℃ ~ +60 ℃;
2. Względna wilgotność: nie więcej niż 95% (25 ℃ pm);
3. Środowisko pracy: Brak łatwopalnych, wybuchowych i silnie korozyjnych mediów;
4. Stopień ochrony: IP55, IP65 (zamówienia specjalne)
5. Moc: 380 V 50 HZ (przy zamawianiu można wprowadzić specjalne wymagania).
Opis
Napędy serii DZW stosowane są w technice procesowej do pracy ON / OFF zaworu, takiego jak zasuwa, zawór odcinający itp. Stopień ochrony wynosi IP55 (maksymalny stopień to IP65). Zakres wyjściowego momentu obrotowego wynosi 50-10000 Nm, a zakres prędkości wyjściowej to 12-36 obr./min. Rodzaj siłownika jest zaprojektowany przez samą fabrykę i jest używany najbardziej.
Seria DZW zewnętrznych siłowników elektrycznych zaworów to elektryczne siłowniki zaworów do sterowania otwieraniem i zamykaniem zaworu. Urządzenia wieloobrotowe serii DZW na zaworze zasuwowym, zawór kulowy, przepustnica, zawór przeponowy. Potrafi dokładnie kontrolować instrukcje przez działanie, jest wszelkiego rodzaju zaworami, przepustnicami, aby osiągnąć zdalne sterowanie, scentralizowaną kontrolą i automatyczną kontrolą niezbędnego napędu. Seria nie tylko dla elektrowni, może być również wykorzystywana w petrochemii, metalurgii, użyteczności publicznej i tak dalej.
1. Urządzenie pyłoszczelne, wodoodporne, lekkie korozję, stopień ochrony IP55, IP65 (zamówienia specjalne);
2. Ruchy korpusu sterowania momentem obrotowym, niezawodne, wygodne ustawienie, powtarzalność wysokiego momentu obrotowego;
3. Mechanizm kontroli skoku regulujący wysoką dokładność i powtarzalność, otwarty i może być wyposażony w
wszystko wyłączone na 2-4 mikroprzełącznik;
4. Korzystanie z półautomatycznych instytucji przełączania rąk - prosta, niezawodna, łatwa obsługa;
5. Stosowanie siłowników zaworów z trójfazowym silnikiem asynchronicznym, momentem rozruchowym, momentem bezwładności jest mały;
6. Z mechanicznym wskaźnikiem położenia zaworu.
