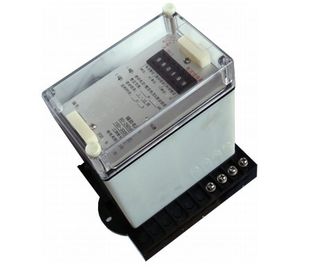

Funkcja zapobiegania zakłóceniom JL-8D SERIA DEFINITE TIME CURRENT Protection RELAY (JL-8D / 5X2)

Funkcja zapobiegania zakłóceniom JL-8D SERIA DEFINITE TIME CURRENT Protection RELAY (JL-8D / 5X2)

Seria JL-8D przekaźnik prądu upływu ograniczającego czas jest wykorzystywana jako część rozruchowa ochrony przekaźnika, ponieważ obwód prądu przemiennego układu zasilania jest przeciążony lub krótki, podać znak ostrzegawczy lub odciąć części usterki

Wpisz nazwę

JL-8D / □ X □□□□□

Typ muszli: 3 widoczne i ruchome zaciski terminali; 4 JK-1; 5 CJ-1

Zasilanie pomocnicze: A 110V-220VAC DC (inne według zamówienia)

Styki sygnalizacyjne: 1 bez sygnału styku 2 ze stykiem sygnałowym

Zakres czasowy: 1 0,01 s-0,99 s, 2 0,1 s-9,9 s

Zakres prądu: 1 0.1A-9.9A; 2 1A-30A (inne według zamówienia)

Kombinowany kod przekaźnika

Formularz łączony: 2 kombinacja przekaźnika prądowego,

przekaźnik czasowy i przekaźnik sygnału

Specjalny rodzaj Jiang Ying Xinchangjiang Relay CO., LTD

Przekaźnik prądu IC

Główne parametry techniczne:

1 Zakres prądu 0.1A-9.9A, jednostka 0.1A; 1A-30A, jednostka 1A (inne według zamówienia)

Zakres czasowy 0,01 s-0,99 s, jednostka 0,01 s; 0.1s-9.9s, jednostka 0.1s (inne według zamówienia)

2 Zasilanie pomocnicze: 110V-220VAC DC (inne na zamówienie)

3 Zresetuj współczynnik 0,9 ~ 0,97

4 Błędy modyfikacji ≤2%

5 Zużycie energii <4W.

6 Pojemność styków

Zestyk sygnału: 30VDC 5A; 250VAC 5A

Główny kontakt: 250VAC COSФ = 1,0 5A

250VDC przy 5A

250VDC τ = 5mS zerwanie 500W

8 Rezystancja izolacji

Wszystkie przekaźniki elektryczne są połączone ze sobą. Do części metalowej poza elektryfikacją

lub powłoka, jego rezystancja izolacji jest mniejsza niż 300MΩ mierzona za pomocą suwaka, a napięcie otwarcia wynosi 500V.

9 Średnie natężenie

Wszystkie przekaźniki elektryczne są połączone ze sobą. Może wytrzymać prąd zmienny o napięciu 2000V i 50Hz

napięcie (wartość wirtualna) na nieelektryczną metalową powłokę zewnętrzną. Nie ma izolowanego podziału

lub zjawisko rozbłysków

10 Zabezpieczenie przed zakłóceniami Przekaźniki anty-przeszkadzające są zgodne z DL478-92 (<< Static Relay Protection and Security Auto-device currency Tech >>)
