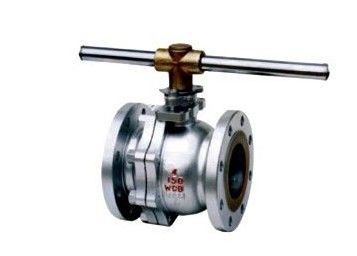

Klasa 150 ~ 300 wysokociśnieniowy zawór kulowy pływający ze stali nierdzewnej ASTM A216 WCB, A351 CF8

Materiały

NIE.

Częściowe imię

Materiał

13

Uchwyt

Stal węglowa

12

Nakrętka zabezpieczająca

Stal węglowa

11

Nakrętka dławika

Stal węglowa

10

Myjka ciśnieniowa

PTFE / NYLON

09

Gruczoł dławicowy

Stal nierdzewna

08

Trzon

Stal nierdzewna

NIE.

Częściowe imię

WCB

LCB

07

Stadnina i nakrętka

A193 Gr B7 / A194 Gr 2H

A320 Gr L7 / A194 Gr 4

06

Uszczelka

Grafit / ptfe

Grafit / ptfe

05

Siedzisko kulkowe

PTFE / RPTFE / NYLON

SPTFE / RPTFE / NYLON

04

Uszczelka

Grafoil / spiralna rana

Grafoil / spiralna rana

03

Piłka

A182 F6a

A182 F304

02

R-body

A216 Gr WCB

A352 Gr LCB

01

L-body

A216 Gr WCB

A352 Gr LCB

NIE.

Częściowe imię

CF8

CF8M

07

Stadnina i nakrętka

A193 Gr B16 / A194 Gr 4/7

A193 Gr B7 / A194 Gr 2H

06

Uszczelka

Grafit / ptfe

Grafit / ptfe

05

Siedzisko kulkowe

PTFE / RPTFE / NYLON

PTFE / RPTFE / NYLON

04

Uszczelka

Grafoil / spiralna rana

Grafoil / spiralna rana

03

Piłka

A182 F304

A182 F316

02

R-body

A351 Gr CF8

A351 Gr CF8M

01

L-body

A351 Gr CF8

A351 Gr CF8M

Wymiary

Klasa 150

Rozmiar

cal

1/2

3/4

1

1-1 / 2

2

2-1 / 2

3

4

6

8

L-RF

mm

108

117

127

165

178

191

203

229

394

457

L1-BW

mm

140

152

165

190

216

241

283

305

457

521

L2-RTJ

mm

-

-

140

178

191

203

216

241

406

470

b

mm

13

19

25

38

51

64

76

102

152

203

H

mm

65

70

80

95

110

135

145

170

235

275

K

mm

150

155

160

180

200

225

325

350

500

600

WT.

Kg

3

4

5

8

12

21

26

43

80

155

Wymiary

Klasa 300

Rozmiar

cal

1/2

3/4

1

1-1 / 2

2

2-1 / 2

3

4

6

8

L-RF

mm

140

152

165

190

216

241

283

305

403

502

L1-BW

mm

140

152

165

191

216

241

283

305

457

521

L2-RTJ

mm

151

165

178

203

232

257

298

321

419

518

b

mm

13

19

25

38

51

64

76

102

152

203

H

mm

70

85

90

105

120

145

160

195

250

290

K

mm

155

160

180

200

225

325

350

500

600

700

WT.

Kg

3

5

7

13

15

28

32

55

105

170
