PCS-9671 trzy uzwojenia mocy Transformator Zabezpieczenie różnicowe Przekaźnik mikroprocesorowy

Im Online Czat teraz
Chiny Hontai Machinery and equipment (HK) Co. ltd Certyfikaty
Chiny Hontai Machinery and equipment (HK) Co. ltd Certyfikaty
Nice cooperation with Hontai . Fast operation as we like .

—— Froza Sia

Reliable supplier and good service , it is good action for us to supply photo before shipping.

—— Wister CS

Both of us treat each other as brothers and systers.But we still work with principles.Products quality control well before sending to us.

—— R. Susai

PCS-9671 trzy uzwojenia mocy Transformator Zabezpieczenie różnicowe Przekaźnik mikroprocesorowy

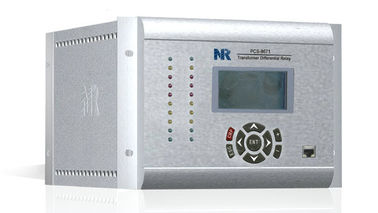

PCS-9671 three winding power Transformer Differential Protection Relay Microprocessor
PCS-9671 three winding power Transformer Differential Protection Relay Microprocessor

Duży Obraz :  PCS-9671 trzy uzwojenia mocy Transformator Zabezpieczenie różnicowe Przekaźnik mikroprocesorowy Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: OEM

Zapłata:

Minimalne zamówienie: 10 SZT.
Cena: contact
Szczegóły pakowania: Pudełko kartonowe
Czas dostawy: 10 dni
Zasady płatności: T/T
Możliwość Supply: 5000 sztuk / miesiąc
Szczegółowy opis produktu
High Light:

power panels electrical

,

electric control panels

PCS-9671 trzy uzwojenia mocy Transformator Zabezpieczenie różnicowe Przekaźnik Mikroprocesor Zabezpieczenie różnicowe prądu ograniczającego. (87T), wykrywanie nasycenia CT

PCS-9671 jest mikroprocesorowym przekaźnikiem przeznaczonym do ochrony transformatorów z dwoma uzwojeniami lub trzema uzwojeniami z maksymalnie trzema wejściami CT. Może również służyć do ochrony reaktorów lub stosowania jako ochrona różnicowa. Zapewniono zabezpieczenie różnicowe prądu ograniczającego, nieuzasadnioną ochronę różnicową i ograniczoną ochronę przed zwarciem doziemnym.


Przekaźnik może próbkować sygnały analogowe z konwencjonalnych transformatorów lub odbierać próbki z elektronicznych CT / VT przez połączone jednostki. Programowalną logikę, diody LED, wejścia i wyjścia binarne można skonfigurować zgodnie z określonymi wymaganiami za pomocą narzędzia programowego. Zapewnia interfejsy odpowiednio dla magistrali stacji i procesowej oraz obsługuje wartości próbkowania IEC 61850-8-1 MMS, GOOSE, IEC 61850-9-2.

Ochrona i kontrola
Ograniczenie ochrony różnicowej prądu. (87T)

Dla tej ochrony przewidziane są dwa etapy z niskim poziomem i wysokim ustawieniem. Stopień niskiego poziomu może zostać zablokowany przez nasycenie CT, prąd rozruchowy, przewzbudzenie i awarię obwodu CT. Również stopień wysokiego ustawienia może być zablokowany przez prąd rozruchowy i awarię obwodu CT.

Nieograniczona ochrona różnicowa prądu. (50 / 87UT) Służy do szybkiego usunięcia poważnej usterki wewnętrznej.

Ograniczona ochrona ziemnozwarciowa. (REF)

Zapewnione są do 3 zabezpieczeń REF w oparciu o element różnicowy prądu zerowego.

Zabezpieczenie nadprądowe fazy dla każdej strony. (50 / 51P)

Zapewniono do 3 zabezpieczeń nadprądowych.


Ochrona mechaniczna. (MT)

Zapewniono do 8 kanałów mechanicznych.

Nadzór obwodu CT. (CTS)

Nadzór obwodu CT składa się z dwóch elementów: nieprawidłowości w obwodzie CT bez odbioru detektora uszkodzeń i awarii obwodu CT z pobieraniem detektora uszkodzeń.


Blokada prądu rozruchowego przez 2. harmoniczną

Blokowanie segregowane, blokowanie krzyżowe i łączenie ze sobą są zapewnione do selekcji.

Blokada przewzbudzenia przez 5. harmoniczną

Nadmierne wzbudzenie wykrywane jest poprzez stosunek 5 prądu harmonicznego i prądu podstawowego.


Wykrywanie nasycenia CT

Nasycenie CT jest rozróżniane za pomocą złożonej drugiej i trzeciej harmonicznej.

Zarządzanie
64 raporty z operacji ochrony, 1024 zapisy alarmów nadzoru, 1024 zapisy operacji sterujących i 1024 zapisy operacji użytkownika. 64 Rejestry uszkodzeń i zakłóceń. 1024 najnowsze zapisy SOE, najnowsze zapisy następujących elementów zmieniają stan. Do czterech portów 10Base-T / 100Base-TX (RJ45) lub dwóch portów 100Base-FX z MMS IEC 61850-8-1 i GOOSE dla komunikatów niekrytycznych, IEC 60870 5-103 przez TCP / IP lub DNP 3.0 . Dwa tylne porty RS-485 z IEC 60870-5-103. Do sześciu portów 100Base-FX z próbkowaniem IEC 61850-9-2. Wartość i GOOSE dla wiadomości o znaczeniu krytycznym. Jeden tylny port RS-485 do synchronizacji zegara. Jeden tylny port RS-232 do drukarki. 1 port płyty czołowej RJ45 do testowania i ustawiania. Synchronizacja zegara za pomocą impulsu, IRIG-B i SNTP.

Pomocnicze funkcje testujące
Wirtualne generowanie raportów potyczkowych i testowanie komunikacji.

Wirtualny samokontrola generowania raportów i testowania komunikacji.

Wirtualne binarne wprowadzanie zmian stanu raportów i testowanie komunikacji.

Testowanie wyjścia binarnego.

Ręczne rejestrowanie błędów wyzwalania
