Nazwa marki: | OEM |
Numer modelu: | KP200A |
MOQ: | 2 zestawy |
Warunki płatności: | T/T |
Zdolność do zaopatrzenia: | 1000 zestawów |

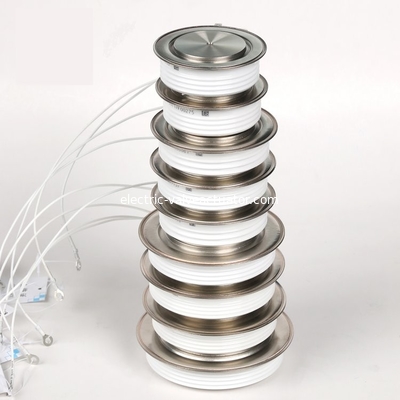

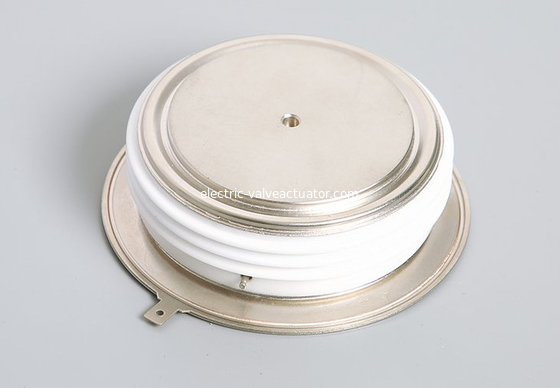

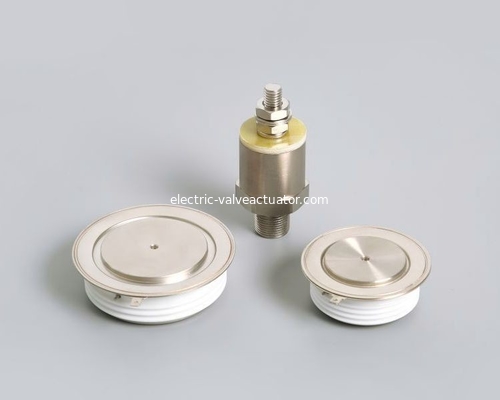

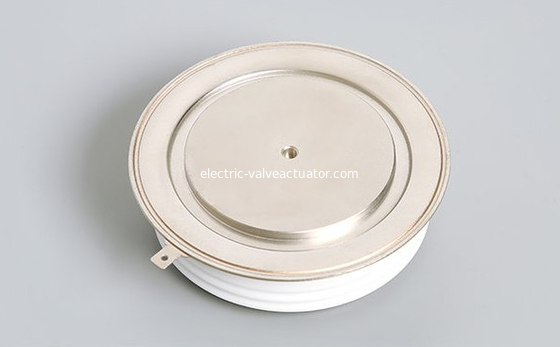

KP1500A1600V jednofazowy tyrystor płaski dużej mocy
Charakterystyka:
■ Warsztat produkcyjny Dziesięć tysięcy poziomów bezpyłowych warsztatów
■ Pełna struktura zaciskania, doskonałe właściwości temperaturowe i zdolność cyrkulacji mocy
■ W pełni automatyczne próżniowe napełnianie żelem silikonowym i podwójnym dozownikiem kleju epoksydowego
■ Moduły poniżej 350 A są chłodzone powietrzem wymuszonym, podczas gdy moduły powyżej 500 A mogą być chłodzone powietrzem lub wodą
■ Izolacja elektryczna chipa i płyty montażowej Napięcie AC 2500VAC
■ Opakowanie o wysokiej przewodności cieplnej
KP200A—500A tyrystor typu płaskiego
Rodzaj | VDRM VRRM |
IT(AV) @80℃ |
VTM @ITM (maks.) |
IGT (maks.) |
VGT (maks.) |
IDRM (maks.)
|
IH (maks.) |
Tjm |
ITSM @10ms |
I2t @10ms |
dv/dt (min) |
di/dt (min) |
Rthjc (maks.) |
Wymiar |
(V) | (A) | (V/A) | (mama) | (V) | (mama) | (mama) | ℃ | (KA) | (KA2S) | (V/μS) | (A/μS) | (℃/W) | ||
KP200-30KA2 | 500-1800 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3,8 | 31 | 200 | 100 | 0,055 | KA2 |
KP200-30KT1 | 500-2500 | 200 | 2.0/600 | 200 | 2.2 | 20 | 20-200 | 125 | 3,8 | 31 | 200 | 100 | 0,055 | KT1 |
KP200-30KT2 | 500-2500 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3,8 | 31 | 200 | 100 | 0,055 | KT2 |
*KP200-30KT3 | 2600-3400 | 200 | 2,4 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3,8 | 31 | 200 | 100 | 0,055 | KT3 |
KP300-35KA3 | 500-1800 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0,04 | KA3 |
KP300-35KT1 | 500-2000 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0,04 | KT1 |
KP300-35KT2 | 2000-2500 | 300 | 2,2 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0,04 | KT2 |
*KP300-30KT3 | 2600-3400 | 300 | 2,4 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 3,8 | 70 | 200 | 100 | 0,04 | KT3 |
*KP300-38KT4 | 3600-4200 | 300 | 2,6 /900 | 200 | 2.2 | 30 | 20-200 | 125 | 6,4 | 70 | 200 | 100 | 0,04 | KT4 |
KP500-40KA4 | 500-2200 | 500 | 2,2 /1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7,6 | 210 | 500 | 150 | 0,035 | KA4 |
KP500-40KT5 | 500-2200 | 500 | 2,2 /1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7,6 | 210 | 500 | 150 | 0,035 | KT5 |
KP500-45KT6 | 2400-3400 | 500 | 2,6/1500 | 220 | 2.2 | 30 | 20-250 | 125 | 10 | 210 | 500 | 150 | 0,030 | KT6 |
*KP500-50KT11 | 3600-6500 | 500 | 3,6 /1500 | 200 | 2.2 | 40 | 20-250 | 125 | 13 | 210 | 500 | 150 | 0,024 | KT11 |
