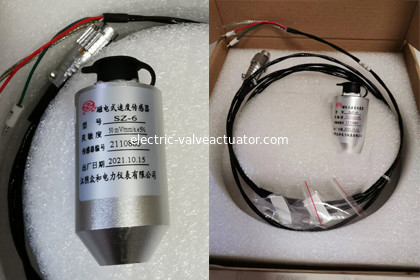

Magnetoelektryczny czujnik prędkości drgań serii SZ SZ-6 SZ-6A SZ-6G Zhonghe

Cechy systemu:

Magnetoelektryczny czujnik prędkości serii SZ jest czujnikiem bezwładnościowym.Wykorzystuje zasadę indukcji magnetoelektrycznej do przekształcania sygnału wibracyjnego na sygnał napięciowy, który jest proporcjonalny do wartości prędkości drgań.Może być wykorzystany do pomiaru drgań podstawy łożyska, obudowy lub konstrukcji (drgania bezwzględne względem przestrzeni bezwładności).Jest instalowany bezpośrednio na zewnątrz maszyny i wygodny w użyciu i konserwacji.

Główne cechy funkcjonalne:

◎ Sygnał wyjściowy jest proporcjonalny do prędkości drgań, co może uwzględniać pola pomiaru drgań o wysokiej, średniej i niskiej częstotliwości.

◎ Czujniki serii SZ mają niższą impedancję wyjściową i lepszy stosunek sygnału do szumu.Nie ma specjalnych wymagań dotyczących wtyczek wyjściowych i kabli, co jest wygodne w użyciu.

◎ Konstrukcja czujnika eliminuje ruchome elementy z tarciem, dzięki czemu ma dobrą elastyczność i może mierzyć niewielkie wibracje (0,01 mm).

◎ Czujnik ma pewną odporność na wibracje boczne (nie więcej niż 10 g wartości szczytowej).

◎ Może być używany do pomiaru drgań cokołu łożyska, obudowy lub konstrukcji (drgania bezwzględne względem przestrzeni bezwładności).Jest instalowany bezpośrednio na zewnątrz maszyny i wygodny w użyciu i konserwacji.

Parametry techniczne

1. Sygnał wyjściowy jest proporcjonalny do prędkości drgań, co może uwzględniać pola pomiaru drgań o wysokiej częstotliwości, średniej częstotliwości i niskiej częstotliwości.

2. Czujniki serii SZ mają niższą impedancję wyjściową i lepszy stosunek sygnału do szumu.Nie ma specjalnych wymagań dotyczących wtyczek wyjściowych i kabli, co jest wygodne w użyciu.

3. W konstrukcji czujnika wyeliminowano ruchomy element z tarciem, dzięki czemu ma dobrą elastyczność i może mierzyć małe wibracje (0,01 mm).

4. Czujnik ma pewną zdolność przeciwdziałania wibracjom bocznym (nie więcej niż 10 g wartości szczytowej).

5. Może być używany do pomiaru drgań cokołu łożyska lub obudowy lub konstrukcji (w stosunku do drgań przestrzeni bezwładności).Jest instalowany bezpośrednio na zewnątrz maszyny, co jest niezwykle wygodne w użytkowaniu i konserwacji.

6. Obudowa przyjmuje proces spawania laserowego powłoki ze stali nierdzewnej, a poziom ochrony może osiągnąć IP65.

Wrażliwość

SZ – 2:30mV/mm/s, błąd ± 5%;

SZ – 6: 50mV/mm/s, błąd wynosi ± 5%;

SZ-4V i SZ-4H: 28,5mV/mm/s, z błędem ± 5%;

SZ-6G: czułość opcjonalna (domyślnie: 50mV/mm/s, błąd: ± 5%);

Warunki testu: (temperatura 20 ℃ ± 5 ℃, mierzona przy 80 Hz, prędkość 10 mm/s)

■ granica amplitudy: ≤ 2000 μM (międzyszczytowa);

■ Pasmo przenoszenia: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V,SZ-4H:(4~1000)Hz;

■ Duże przyspieszenie: 10g;

■ Kierunek pomiaru: SZ-2 (pionowy lub poziomy), SZ-6 (pionowy lub poziomy), SZ-6G (pionowy lub poziomy) SZ-4V (typ pionowy), SZ-4H (typ poziomy)

■ Robocza temperatura otoczenia: (-30~120) ℃;

■ Wilgotność względna: ≤ 95% RH (bez kondensacji);

■ Środowisko pracy: w pobliżu nie ma silnego pola magnetycznego oraz korozyjnych gazów i cieczy.

■ Wymiary gabarytowe: Φ dwadzieścia osiem × 76 (mm);

■ Waga: ok. 200g.

■ Metoda instalacji: magnetoelektryczny czujnik prędkości serii SZ wykorzystuje śrubę M10 w środkowym otworze w dolnej części czujnika × 1 mocowanie śrubowe.
