| Kontakt: | 1 Formularz X, 2 Formularz A i 2 Formularz C Umowy o kontakcie | cewka: | Bez zatrzasku |
|---|---|---|---|
| Prąd cewki: | 75mA | Rezystancja izolacji: | 1000 MΩ |
| Typ kontaktu: | SPST(1formularzX) | Max. Maks. Current Aktualny: | 10 A |
| Władza: | 1,25 W | napięcie wymienne: | 150 V DC |

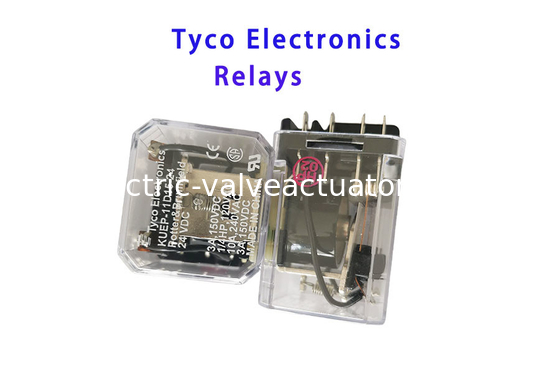

| High Light: | KUP-11A55-120,24VDC Tyco Electronics Relay,Szybkie podłączenie przekaźnika Tyco Electronics |
||
Relaje podłączone do paneli z serii KUEP
1 Formularz X, 2 Formularz A i 2 Formularz C
Prąd nominalny 10 ampera
Magnetyczny wystrzał
Różne opcje montażu
Światło wskaźnikowe dostępne
KUEP
Kontaktor:
Szybkie połączenie, lutowniku.
Kontakt - klasa prądu = klasa od 5A do 10AMniej niż 16A
Prąd kontaktowy (A) = 10
Kontakt - ograniczający prąd stały (A) 10
Kontakt - ograniczający prąd wytwarzający (A) = 10
Kontakt - prąd ograniczający przerwanie (A) = 10
Izolacja - Początkowy dielektryczny element pomiędzy cewką/kontaktową klasą = od 1500V do 2500VA
Izolacja - początkowy dielektryczny pomiędzy otwartymi kontaktami (V rms) = 1200
Siła dielektryczna - ciało kontaktu drutu (V rms) = 2200
Poziom napięcia nominalnego (vDC)
Kontakt - ograniczający prąd krótkotrwały (A) =10
Kontakt - przełączanie Zalecane obciążenie.Min.= 300mA przy 12V
napięcie przewodów (VDC) = 24
napięcie linii (2)= 472
Moc nominalna linii (mw) = 1250
Koła - klasa mocy znamionowej = klasa od 1W do 1,5W
Izolacja - początkowa odporność izolacyjna (MR= 100000)
Wielkość:
Klasa długości mechanicznej = 35 mm do 40 mm
Długość (mm) = 38,90[1,550]
Mechaniczne - klasa szerokości = od 30 mm do 40 mmklasa
Szerokość (mm [in]) = 35,70[1,405]
Mechaniczne - klasa wysokości = od 40 mm do 50 mmklasa 5
Wysokość (mm [in]) = 48,40[1.905]
Typ instalacji = Soket
Waga (g [oz]) = 85,00[2,988]
Materiał kontaktowy = AgCdO
Kontakt - liczba Polaków = 1
Kontakt - Specjalne cechy = MagneticBlowout
Formularz kombinacji kontaktów = 1 Formularz X ((NO,Bridging)
System pobudzenia cewki = monostabilny, prąd stały
Węzeł - cechy szczególne = UL Węzeł izolacyjnyKlasa B
Norma: RoHS/ELV
Uznane/zarejestrowane normy = CSA, UL
Środowiskowe - Kategoria ochrony = RTI Środowiskowe - Temperatura otoczenia, Max.(°c[F]) = 70[158]
Środowisko - klasa temperatury otoczenia = klasa od 50°C do 70°C
Akcesoria/rodzaj gniazda = gniazdko ścieżkowe, gniazdko włączone, gniazdko PCB, gniazdko DIN-rail, gniazdko gniazdko podwozia
| Nazwa | Elektroniczne przekaźniki sterowania |
|---|---|
| Siła dielektryczna | 2000VAC/1min |
| Napięcie cewki | 35 do 125VDC 6 do 240VAC |
| Odporność na izolację | 1000MΩ |
| napięcie | 12V/24V/220V |
| wilgotność | ≤ 85% RH |
| Aktualność | 10A/20A/30A |
| Temperatura pracy | -25°C-70°C |
| Odporność cewki | 50Ω-1000Ω |
| Długość życia | >=100 000 razy |
| Marka | Tyco Relays KUP-14A35-120 TE Connectivity, Tyco Relays KUP-11A55-120 TE Connectivity, Tyco Relays KUP-11A15-24 TE Connectivity |
Tyco Electronic Control Relays KUEP-3D35-24 firmy TE Connectivity są zaprojektowane w celu zapewnienia niezawodnego sterowania w różnych zastosowaniach.Zakres temperatury roboczej od -40°C do 85°C i wilgotność ≤ 85% RHZ takimi cechami jak pojemność kontaktu 5A/10A/15A/20A, napięcie 12V/24V/220V i rozmiar 38*35*48mm, jest idealny do sterowania obwodami w przemyśle,zastosowania komercyjne i mieszkanioweTen niezawodny produkt nadaje się do długotrwałego użytkowania i może być stosowany do sterowania silnikami, pompami, wentylatorami, magnetycznymi, zawodami i innymi zastosowaniami przemysłowymi.Jest również stosowany w systemach telekomunikacyjnychPonadto może być stosowany w systemach domowej automatyki i systemach bezpieczeństwa, takich jak zamki drzwi, światła i alarmy.
Nasz zespół inżynierów jest dostępny 24 godziny na dobę, aby zapewnić pomoc i porady.
Zapewniamy usługi naprawcze i konserwacyjne, aby zapewnić, że Twoje elektroniczne przekaźniki sterowania pozostają w optymalnym stanie.Oferujemy również części zamienne i komponenty, które pomogą Ci utrzymać prawidłowe działanie systemu..
Możemy zapewnić wsparcie i pomoc zdalnie lub na miejscu, w zależności od potrzeb..
Opakowanie i wysyłka elektronicznego przekaźnika sterowania:
