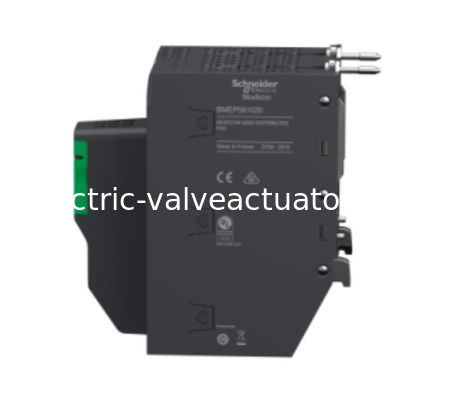

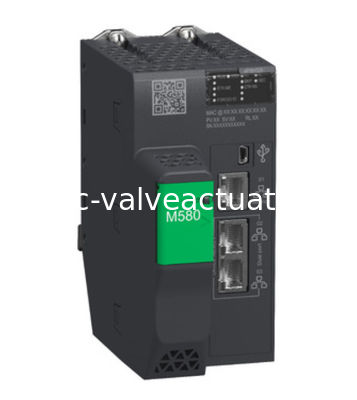

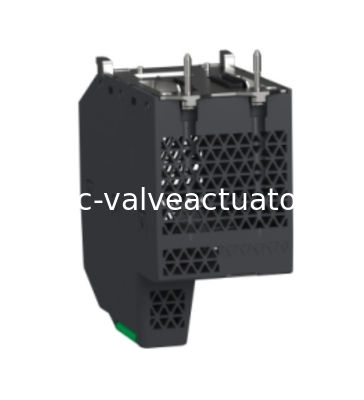

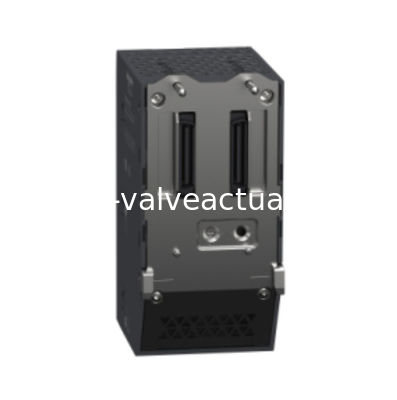

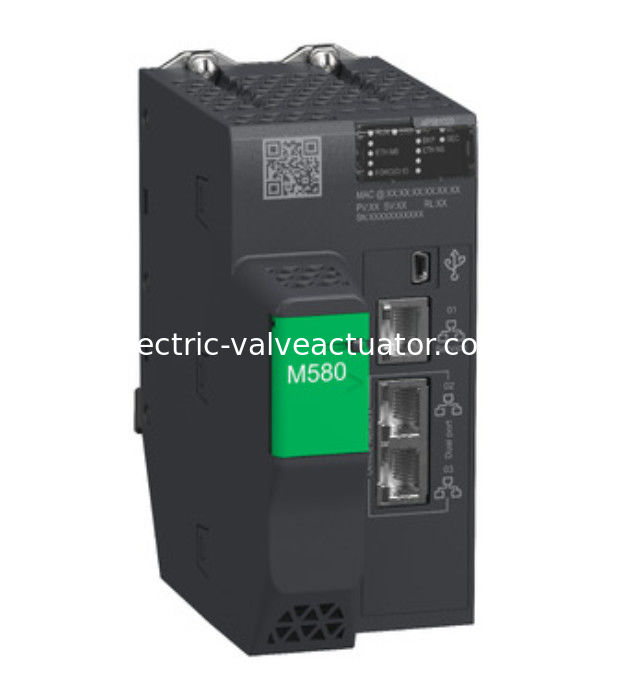

Serial Schneider M580 programowalny sterownik logiczny BMEP581020

Główny

Zakres produktów

Modicon M580

Rodzaj produktu lub elementu

Moduł redundantnego procesora

Dodatkowe

Liczba stojaków

1

Specyficzne dla zastosowania I/O

HART
Koder SSI
Połączenie seryjne
Sterowanie ruchem
Dokładne oznaczenie czasu
Przelicznik

Kontrole

Kontrola procesów

Kanały sterowania

Programuje się pętle

Typ połączenia zintegrowanego

1 port serwisowy Ethernet TCP/IP
2 Sieć urządzeń TCP/IP Ethernet
USB typu mini B
1 port Ethernet HSBY

Liczba zdalnych stacji I/O

16 - 2 X80 i kropli kwantowych

Liczba rozmieszczonych urządzeń

64

Pojemność procesora modułu łączności

8 Moduł AS-Interface
Moduł komunikacji Ethernet

Usługa komunikacji

Skaner RIO
Skaner DIO

Opis pamięci

Rozszerzalna pamięć błyskowa, 4 GB pamięci masowej
Zintegrowana pamięć RAM, pamięć systemowa 10 kB
Zintegrowana pamięć RAM, program 16 MB
Zintegrowana pamięć RAM, 2048 kB danych

Struktura aplikacji

1 cykliczne/okresowe zadanie główne
1 okresowe szybkie zadanie

Bezpieczeństwo cybernetyczne

Świadectwo Achilles
Zapobieganie DoS
IPSec
Zapisywanie SNMP
Wsparcie protokołu Syslog
Bezpieczeństwo warstwy transportowej
Śledź audytu
Wbudowana zapora
Podpis oprogramowania
Ochrona hasłem
Utwardzanie w porcie
Bezpieczna komunikacja (HTTPS)
Dziennik zabezpieczeń

Liczba instrukcji na ms

30 Kinst/ms 65 % Boolean + 35 % stała arytmetyka
40 Kinst/ms 100 % Boolean

Konsumpcja bieżąca

360 mA 24 V prądu stałego

Niezawodność MTBF

650000 H

Oznakowanie

CE

Środowisko

Odporność drgań

3 gn

Odporność na wstrząsy

30 gn

Temperatura powietrza otoczenia do pracy

32...140 °F (0...60 °C)

Temperatura powietrza otoczenia do przechowywania

-40...185 °F (-40...85 °C)

Wysokość operacyjna

0- Nie.65610,68 ft (0...2000 m)
2000...5000 m z współczynnikiem obniżenia

Względna wilgotność

5...95 % 131 °F (55 °C) bez kondensacji

Stopień ochrony IP

IP20

Dyrektywy

Dyrektywa 2014/35/UE - niskie napięcie
2014/30/UE - kompatybilność elektromagnetyczna

Dostępność

Wewnętrzne zasilanie poprzez stojak

LED stanu

1 procesor LED (zielony) w ruchu (RUN)
1 usterka procesora lub układu LED (czerwony) (ERR)
1 usterka modułu I/O LED (czerwony)
1 LED (zielony) pobierane w toku (DL)
1 usterka karty pamięci LED (czerwone) lub błysku CPU (BACKUP)
1 LED (zielony/czerwony) ETH MS (stan konfiguracji portu Ethernet)
1 LED (zielony/czerwony) Eth NS (stan sieci Ethernet)
1 LED (zielony) procesor równy (REMOTE RUN)
1 identyfikator procesora LED (zielony) ustawiony na A (A)
1 identyfikator procesora LED (zielony) ustawiony na B (B)
1 procesor LED (zielony) pełniący rolę PRIM
1 procesor LED (zielony) działający w stanie gotowości (STBY)
1 wartości I/O LED (zielone), które zostały przez użytkownika przerzucone (FORCED IO)
1 LED (zielony) stan łącza gotowego w trybie gorącym (Hsby Diag)

Waga netto

10,872 lb (USA) (0,849 kg)
