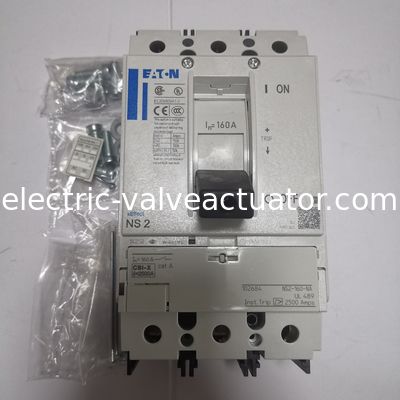

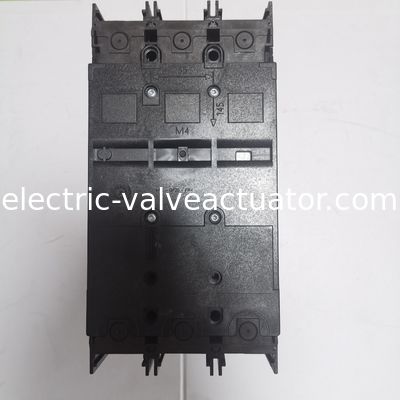

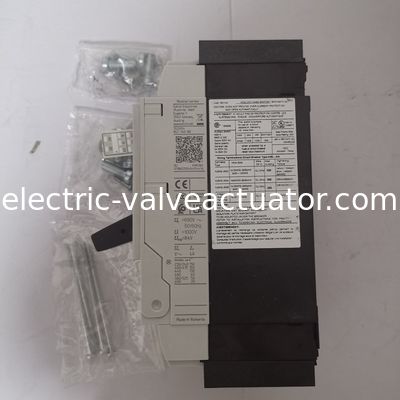

Eaton formowany przypadek przełącznik awaryjny akcesorium przełącznik izolacji przełącznik, formowany przypadek przełącznik NS2-160-NA

Numer katalogu

102684

Kod wzoru

NS2-160-NA

EAN

4015081025442

Długość/głębokość produktu

142 mm

Wysokość produktu

185 mm

Szerokość produktu

105 mm

Waga produktu

20,404 kg

Zgodności

Zgodność z RoHS

Certyfikaty

IEC 60947-2
CSA (dokument nr 22086)
certyfikat CSA
UL 489
Specjalnie zaprojektowane dla Ameryki Północnej
CSA-C22.2 nr 5-09
UL/CSA
CSA (nr klasy 4652-06)
UL (numer kontroli kategorii WJAZ)
UL (nr spisu E148671)
Oznakowanie CE
IEC
Lista UL

Katalog globalny

102684

Specyfikacja produktu

Wskaźnik amperażu

160 A

Włókno

690 V - 690 V

Rodzaj ramy wyłącznika

N2

Cechy

Jednostka ochronna
Napęd silnikowy opcjonalny

10.10 Wzrost temperatury

Producent paneli jest odpowiedzialny za obliczenie wzrostu temperatury.

10.11 Wskaźnik krótkofalowy

Należy przestrzegać specyfikacji urządzenia rozłącznikowego.

10.12 Kompatybilność elektromagnetyczna

Należy przestrzegać specyfikacji urządzenia rozłącznikowego.

10.13 Funkcja mechaniczna

Urządzenie spełnia wymagania, pod warunkiem przestrzegania informacji zawartych w ulotce instrukcyjnej (IL).

10.2.2 Odporność na korozję

Spełnia wymagania normy produktu.

10.2.3.1 Weryfikacja stabilności termicznej obudowy

Spełnia wymagania normy produktu.

10.2.3.2 Sprawdzanie odporności materiałów izolacyjnych na normalne ciepło

Spełnia wymagania normy produktu.

10.2.3.3 Odporność materiału na nieprawidłowe działanie ciepła/ognia przez wewnętrzne działanie elektryczne

Spełnia wymagania normy produktu.

10.2.4 Odporność na promieniowanie ultrafioletowe (UV)

Spełnia wymagania normy produktu

10.2.5 Podnoszenie

Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.

10.2.6 Uderzenia mechaniczne

Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.

10.2.7 Inskrypcje

Spełnia wymagania normy produktu.

10.3 Stopień ochrony zespołów

Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.

10.4 Przestrzenie wolne i odległości do przesuwania się

Spełnia wymagania normy produktu.

10.5 Ochrona przed porażeniem prądem

Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.

10.6 Włączenie urządzeń i komponentów przełącznikowych

Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.

10.7 Wewnętrzne obwody i połączenia elektryczne

To odpowiedzialność twórcy paneli.

10.8 Połączenia dla zewnętrznych przewodników

To odpowiedzialność twórcy paneli.

10.9.2 Moc elektryczna w zakresie częstotliwości mocy

To odpowiedzialność twórcy paneli.

10.9.3 Impulsowy napięcie

To odpowiedzialność twórcy paneli.

10.9.4 Badanie obudowy z materiału izolacyjnego

To odpowiedzialność twórcy paneli.

Stopień zanieczyszczenia

3

Metoda montażu

Zapewnione
Wymóg montażu szyny DIN (szyny czapki)
Wbudowane urządzenie, wbudowana technika

Rozpraszanie ciepła urządzenia, zależne od prądu

24.35 W

Temperatura pracy otoczenia - maksymalna

70 °C

Temperatura pracy otoczenia - min

-25 °C

Temperatura przechowywania otoczenia - maksymalnie

70 °C

Temperatura przechowywania otoczenia - min

-40 °C

Prąd nominalny (Iu)

250 A

Przegląd
Specyfikacje
Zasoby
102684
Numer seryjny STBN2250404054414
Eaton Moeller serii NZM - Formatowy przełącznik obwodni, 3p, 160A
Ogólne specyfikacje
Nazwa produktu
Eaton Moeller serii NZM formowane przełącznik przypadku
Numer katalogu
102684
Kod wzoru
NS2-160-NA
EAN
4015081025442
Długość/głębokość produktu
142 mm
Wysokość produktu
185 mm
Szerokość produktu
105 mm
Waga produktu
20,404 kg
Zgodności
Zgodność z RoHS
Certyfikaty
IEC 60947-2
CSA (dokument nr 22086)
certyfikat CSA
UL 489
Specjalnie zaprojektowane dla Ameryki Północnej
CSA-C22.2 nr 5-09
UL/CSA
CSA (nr klasy 4652-06)
UL (numer kontroli kategorii WJAZ)
UL (nr spisu E148671)
Oznakowanie CE
IEC
Lista UL
Katalog globalny
102684
Specyfikacja produktu
Wskaźnik amperażu
160 A
Włókno
690 V - 690 V
Rodzaj ramy wyłącznika
N2
Cechy
Jednostka ochronna
Napęd silnikowy opcjonalny
10.10 Wzrost temperatury
Producent paneli jest odpowiedzialny za obliczenie wzrostu temperatury.
10.11 Wskaźnik krótkofalowy
Należy przestrzegać specyfikacji urządzenia rozłącznikowego.
10.12 Kompatybilność elektromagnetyczna
Należy przestrzegać specyfikacji urządzenia rozłącznikowego.
10.13 Funkcja mechaniczna
Urządzenie spełnia wymagania, pod warunkiem przestrzegania informacji zawartych w ulotce instrukcyjnej (IL).
10.2.2 Odporność na korozję
Spełnia wymagania normy produktu.
10.2.3.1 Weryfikacja stabilności termicznej obudowy
Spełnia wymagania normy produktu.
10.2.3.2 Sprawdzanie odporności materiałów izolacyjnych na normalne ciepło
Spełnia wymagania normy produktu.
10.2.3.3 Odporność materiału na nieprawidłowe działanie ciepła/ognia przez wewnętrzne działanie elektryczne
Spełnia wymagania normy produktu.
10.2.4 Odporność na promieniowanie ultrafioletowe (UV)
Spełnia wymagania normy produktu.
10.2.5 Podnoszenie
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.
10.2.6 Uderzenia mechaniczne
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.
10.2.7 Inskrypcje
Spełnia wymagania normy produktu.
10.3 Stopień ochrony zespołów
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.
10.4 Przestrzenie wolne i odległości do przesuwania się
Spełnia wymagania normy produktu.
10.5 Ochrona przed porażeniem prądem
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.
10.6 Włączenie urządzeń i komponentów przełącznikowych
Nie ma zastosowania, ponieważ należy ocenić całe urządzenie rozdzielcze.
10.7 Wewnętrzne obwody i połączenia elektryczne
To odpowiedzialność twórcy paneli.
10.8 Połączenia dla zewnętrznych przewodników
To odpowiedzialność twórcy paneli.
10.9.2 Moc elektryczna w zakresie częstotliwości mocy
To odpowiedzialność twórcy paneli.
10.9.3 Impulsowy napięcie
To odpowiedzialność twórcy paneli.
10.9.4 Badanie obudowy z materiału izolacyjnego
To odpowiedzialność twórcy paneli.
Stopień zanieczyszczenia
3
Metoda montażu
Zapewnione
Wymóg montażu szyny DIN (szyny czapki)
Wbudowane urządzenie, wbudowana technika
Rozpraszanie ciepła urządzenia, zależne od prądu
24.35 W
Temperatura pracy otoczenia - maksymalna
70 °C
Temperatura pracy otoczenia - min
-25 °C
Temperatura przechowywania otoczenia - maksymalnie
70 °C
Temperatura przechowywania otoczenia - min
-40 °C
Prąd nominalny (Iu)
250 A
Prąd nominalny (Iu) (UL 489 csa 22.2 pkt 5.1)
250 A
Liczba kontaktów pomocniczych (kontaktów wymiany)
0
Liczba kontaktów pomocniczych (zwykle zamkniętych)
0
Liczba kontaktów pomocniczych (normalnie otwartych kontaktów)
0
Zmiana pozycji
I + 0
Stopień ochrony
W obszarze urządzeń HMI: IP20 (podstawowy typ ochrony)
IP20
Kierunek przychodzących dostaw
Zgodnie z wymaganiami
Rodzaj połączenia elektrycznego obwodów głównych
Połączenie śruby
Żywotność, mechaniczna
20000 operacji
Kategoria nad napięciem
III
Stopień ochrony (IP), przednia strona
IP66 (z obrotowym uchwytem sprzęgła drzwiowego)
IP40 (z izolacją otoczenia)
Stopień ochrony (zatrzymanie)
IP00 (okończenia, izolator fazowy i końcowy pasmo)
IP10 (terminal tunelu)
Liczba słupów
Trójpolarny
Pojemność terminala (przędza miedziana)
Min. 2 odcinki o wymiarach 16 mm x 0,8 mm przy tylnym połączeniu (perforowane)
Maksymalnie 10 odcinków o wymiarach 16 mm x 0,8 mm na końcowym polu skrzynki
Maksymalnie 10 odcinków o wymiarach 24 mm x 0,8 mm przy tylnym połączeniu (przekręconym)
Maksymalnie 8 odcinków o wymiarach 15,5 mm x 0,8 mm (2x) w skrzynce końcowej
Min. 2 odcinki o wymiarach 9 mm x 0,8 mm na końcowym rogu skrzynki
NA: maksymalnie 10 odcinków o wymiarach 16 mm x 0,8 mm przy tylnym połączeniu (przekręconym)
NA: min. 2 odcinki o wymiarach 16 mm x 0,8 mm przy tylnym podłączeniu (przekręcone)
Żywotność, elektryczna
10000 operacji przy 415 V AC-1
7500 operacji przy 690 V AC-1
10000 operacji przy 400 V AC-1
6500 operacji przy 400 V AC-3
5000 operacji przy 690 V AC-3
6500 operacji przy 415 V AC-3
Funkcje
Odłączacze/wyłączniki główne
Rodzaj
Odłączacz przełącznika
Szczegółowe cechy
IEC/EN 60947-2: wyłączniki bez prądu nadprężnego (CBI-X) o charakterystyce przełącznika głównego i charakterystyce izolacyjnej zgodnej z IEC/EN 60204.
Prąd nominalny = prąd nominalny nieprzerwany: 160 A
Zastosowanie
Pozostałe urządzenia elektryczne, z wyłączeniem tych objętych pozycją 8403
Pozycja połączenia dla obwodów prądu głównego
Strona przednia
Narysowany prąd roboczy dla określonego rozpraszania ciepła (In)
160 A
Utrata mocy
240,3 W
Całkowity czas przerwy w zwarciu
< 10 ms
Ustawienie nieopóźnionego otwierania zwarcia - maksymalnie
2500 A
Wymagania dotyczące ograniczenia emisji
2500 A
Pojemność terminala (miedziana prętka)
NA: min. 16 mm x 5 mm bezpośrednio przy tylnym połączeniu przełącznika
Maksymalnie 24 mm x 8 mm bezpośrednio przy tylnym połączeniu przełącznika
M8 przy tylnym złączu śruby
Min. 16 mm x 5 mm bezpośrednio przy tylnym połączeniu przełącznika
NA: M8 przy tylnym połączeniu śruby
NA: maksymalnie 20 mm x 5 mm bezpośrednio przy tylnym połączeniu przełącznika
Pojemność końcowa (przewodnik/kabel miedziany)
6 mm2 - 16 mm2 (2x) na końcowym polu skrzynki
NA: 6 AWG (1x) na terminalu tunelu
10 mm2 - 16 mm2 (1x) na końcowym polu skrzynki
4 mm2 - 16 mm2 (2x) bezpośrednio przy tylnym połączeniu przełącznika
10 mm2 - 16 mm2 (1x) bezpośrednio przy tylnym połączeniu przełącznika
16 mm2 (1x) w końcowym punkcie tunelu
NA: 12 - 6 AWG (1x) na terminalu skrzynki
NA: 12 - 6 AWG (1x) bezpośrednio przy przyłączeniu tylnej strony przełącznika
Pojemność końcowa (przewodnik/kabel z aluminium)
10 mm2 - 16 mm2 (2x) bezpośrednio przy tylnym połączeniu przełącznika
10 mm2 - 16 mm2 (1x) bezpośrednio przy tylnym połączeniu przełącznika
16 mm2 (1x) w końcowym punkcie tunelu
Pojemność końcowa (przewodnik/kabel miedziany)
6 mm2 - 25 mm2 (2x) przy końcowym polu skrzynki
25 mm2 - 185 mm2 (1x) bezpośrednio przy tylnym połączeniu przełącznika
10 mm2 - 70 mm2 (1x) na końcowym polu skrzynki
25 mm2 - 185 mm2 (1x) przy końcowym tunelu z jedną dziurą
NA: 4 - 350 AWG/kcmil (1x) na terminalu skrzynki
NA: 4 - 350 AWG/kcmil (1x) na terminalu tunelu 1-dołkowego
25 mm2 - 70 mm2 (2x) bezpośrednio przy tylnym połączeniu przełącznika
Pojemność końcowa (przewodnik/kabel aluminiowy)
25 mm2 - 185 mm2 (1x) przy końcowym tunelu z jedną dziurą
25 mm2 - 35 mm2 (2x) bezpośrednio przy tylnym połączeniu przełącznika
25 mm2 - 35 mm2 (1x) bezpośrednio przy tylnym połączeniu przełącznika
Rodzaj uchwytu
Ręcznik rowerowy
Ustawienie prądu krótkiego opóźnienia (Isd) - maksymalnie
0 A
Ustawienie prądu krótkiego opóźnienia (Isd) - min
0 A
Ustawienie prądu natychmiastowego (II) - maksymalnie
2500 A
Ustawienie prądu natychmiastowego (Ii) - min
2500 A
Liczba operacji na godzinę - maks
120
Ustawienie prądu przeciążenia (Ir) - maks
0 A
Ustawienie prądu przeciążenia (Ir) - min
0 A
Wymagania w odniesieniu do urządzeń, w których jest zastosowany system sterowania prądem
150 kA
Wymagania w odniesieniu do wprowadzania w życie niniejszego rozporządzenia
150 kA
Wymogi dotyczące przepływu prądu
130 kA
Wymagania dotyczące ograniczeń w zakresie mocy
370,5 kA
Wymogi dotyczące przepływu prądu
5 kA
Narysowa moc wytwarzania zwarcia Icm przy 400/415 V, 50/60 Hz
330 kA
Nominalna moc wytwarzania zwarcia Icm przy 440 V, 50/60 Hz
286 kA
Nominalna moc wytwarzania zwarcia Icm przy 525 V, 50/60 Hz
105 kA

Nominalna moc wytwarzania zwarć Icm przy 690 V, 50/60 Hz

53 kA

Standardowe terminale

Końcowy skrut

Opcjonalne terminale

Terminal skrzynki, połączenie z tyłu, terminal tunelu.

Nominalne napięcie robocze Ue (UL) - maksymalne

600 Y / 347 V

Nominalna moc wytwarzania zwarcia Icm przy 240 V, 50/60 Hz

330 kA

Nominalne napięcie impulsowe (Uimp) w kontaktach pomocniczych

6000 V

Nominalne napięcie impulsowe (Uimp) w głównych kontaktach

8 000 V

Nominalne napięcie izolacyjne (Ui)

1000 V prądu przemiennego
