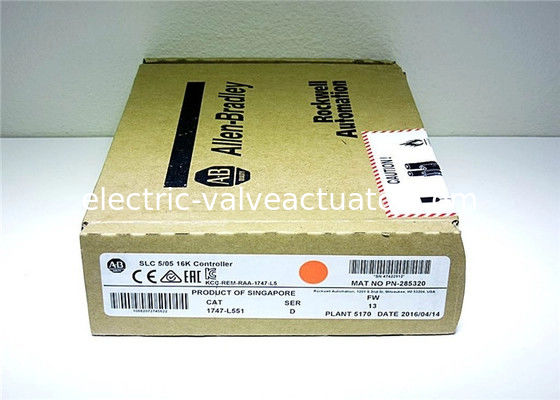

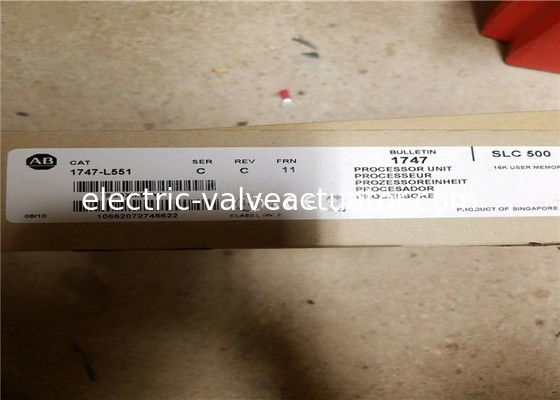

AB 1747-L551 SLC 5/05 Procesor 16K Series C

O 1747-L551:

Sprzęt procesora AB 1747-L551 SLC zapewnia rozmiar pamięci programu 16 KB. Jest to wysoka wydajność dzięki nowemu portowi dla szybszej komunikacji i krótszego czasu wykonywania. 1747-L551 może kontrolować do 4096 punktów wejścia i wyjścia. Moduł ten posiada funkcje programowania online (w tym edycję w czasie rzeczywistym). AB 1747-L551 posiada funkcje kanał-do-kanału, zdalne we/wy i DeviceNet pass-thru. Moduł ten posiada również wbudowany zegar czasu rzeczywistego i kalendarz. Moduł ten jest dostarczany z kanałem DH-485. Moduł ten zawiera również kanał RS-232. Kanał RS-232 obsługuje pełny dupleks DF1 do komunikacji punkt-punkt. Obsługuje również master półdupleksu DF1 i modem radiowy DF1. Posiada również wbudowany kanał Ethernet 10/100 Base-T do obsługi SNMP, BOOTP, rozszerzonych możliwości przesyłania wiadomości i szybkiej komunikacji. Do programowania zawiera zaawansowane instrukcje matematyczne i różne dodatkowe instrukcje. Zawiera również obsługę adresowania pośredniego. SLC 505 ma typowy czas skanowania programu na słowo kluczowe wynoszący 0,9 milisekundy i typowy czas skanowania we/wy wynoszący 0,225 milisekundy.

Moduł ten ma wytrzymałość dielektryczną 150 V AC w oparciu o normy UL 508, CSA C22.2 nr 142. Wibracje robocze 1747-L551 wynoszą 2,5G przy częstotliwości od 5 do 2000 Hz. Wibracje nierobocze wynoszą 5G przy częstotliwości od 5 do 2000 Hz. Izolacja między obwodami komunikacyjnymi tego modułu wynosi około 500 V DC. Izolacja między szyną tylną a we/wy tego modułu wynosi 1500 V AC. Przed instalacją i odinstalowaniem urządzeń we/wy należy odłączyć zasilanie od kontrolera i innych źródeł zasilania, które obsługują urządzenie we/wy. Temperatura robocza 1747-L551 wynosi od 32 do 140 stopni Fahrenheita, a temperatura przechowywania wynosi od -40 do 185 stopni Fahrenheita. AB 1747-L551 ma wstrząs roboczy 30G (3 impulsy, 11 milisekund). Wstrząs nieroboczy wynosi 50G (3 impulsy, 11 milisekund). Wilgotność względna wynosi od 5-95% bez kondensacji. Moduł ten ma czas skanowania zwykle około 0,9 milisekundy/K. Jego dioda LED wskaże kilka różnych sytuacji, w tym gdy moduł jest uruchomiony, gdy procesor doświadcza błędu, gdy bateria jest słaba, we/wy jest wymuszane lub gdy jego porty Ethernet/RS-232 są aktywne.

Specyfikacje techniczne:
