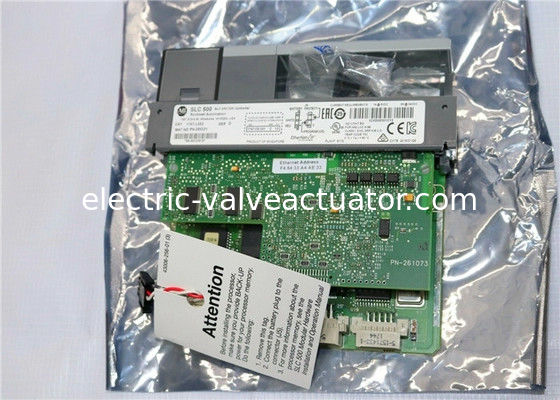

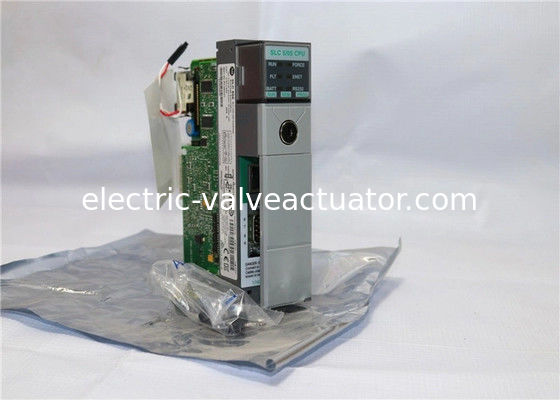

AB 1747-L552 SLC 500 Procesor SLC 5/05, 32K Pamięci, Porty Komunikacyjne Ethernet i RS-232

O 1747-L552:

Model AB 1747-L552 to modułowy procesor SLC 500. Moduł ten ma maksymalną pamięć użytkownika 32K słów, z 28K słów na dane lub program i 4K słów tylko na dane. Procesor ma również absolutną maksymalną liczbę we/wy na poziomie 4096 każdego, dla zarówno wejść, jak i wyjść. Ma również maksymalną liczbę analogowych lokalnych na poziomie 480. Sto siedem instrukcji programowania, a także trzy obudowy i trzydzieści gniazd, są dostępne z tym procesorem; ta jednostka ma maksymalny prąd 1A przy 5 V DC i 0A przy 24 V DC. Jest wyposażona w typowy czas skanowania programu wynoszący 0,9 milisekundy/K, czas skanowania we/wy wynoszący 0,225 milisekundy i wykonanie bitu XIC wynoszące 0,37 Ohmów. W zależności od obciążenia zasilacza, procesor ten ma czas podtrzymania skanowania programu od 20 milisekund do 3 sekund po utracie zasilania. Ma wibracje robocze 0,015 cala, przemieszczenie od szczytu do szczytu przy 5 do 57 Hz i przyspieszenie 2,5G przy 57 do 2000 Hz. Procesor ten ma również wstrząsy robocze 30G i wilgotność względną bez kondensacji od 5 do 95%. Zakres temperatur pracy tego procesora wynosi od 0 do 60 stopni Celsjusza, a zakres temperatur przechowywania od -40 do 85 stopni Celsjusza.

Jedynym kompatybilnym modułem pamięci dla tego procesora jest M13 dla serii C OS501 lub nowszej wersji oprogramowania układowego. Zasilanie musi być wyłączone podczas dodawania lub usuwania modułu. Diody LED stanu są dostępne dla tego procesora i pozwalają monitorować jego aktualny stan. Procesor 1747-L552 ma obudowę otwartego typu i jest montowany za pomocą obudowy. Cały procesor mierzy 145 x 35 x 142 milimetry. Połączenie EtherNet tego procesora jest włączone BOOTP i obsługuje do 48 przychodzących lub wychodzących połączeń. Możesz również skonfigurować procesor ręcznie za pomocą oprogramowania programistycznego RSLogix 500, oprócz żądania BOOTP/DHCP. Należy pamiętać, że połączenia wychodzące mogą ustanowić tylko jedno połączenie na węzeł docelowy. Wiele instrukcji MSG będzie współdzielić to samo połączenie, jeśli używają tego samego węzła docelowego. Procesor ten ma również port RS-232 i pamięć zapasową flash. Posiada wymienną przez użytkownika baterię litową, która wystarcza średnio na dwa lata. Procesor 1747-L552 ma kondensator, który pozwala procesorowi działać przez co najmniej 30 minut przy użyciu zapasowej baterii, podczas gdy sama bateria została odłączona. Bateria musi być podłączona do procesora w ciągu 30 minut, aby uniknąć utraty danych w pamięci RAM.

Specyfikacje techniczne:
