TVH-E20GNPM TOPWORX Emerson Monitor zaworu w twardo anodowanym aluminium lub stali nierdzewnej 316

TVH-E20GNPM TOPWORX Emerson w twardej powłokę Anodowany aluminium lub 316 stali nierdzewnej


Model TVH,
Podstawa i pokrywa ze stali nierdzewnej Autobus/czujnik (2) P&F NJ2-V3-N
Klasyfikacja obszarów Klasa 1, Dywizja 1, Grupy A, B, C i D; Klasa II, Dywizja 1, Grupy E, F i G; IP67, 4, 4X; Ex ia IIC T4
Wizualny wyświetlacz 90° Zielony otwarty / Czerwony zamknięty
Węzeł NAMUR, ze stali nierdzewnej 304
Wprowadzenie do przewodów (2) 1/2 ‰ NPT
O-kręgi Silikon Temperatura nominalna -20°C do 40°C
Instalacja na aktuatorze

Orientacje, normalne i odwrotne działanie

Normalne działanie jest pełne w kierunku wskazówek zegara, gdy zawór procesowy jest zamknięty, i w kierunku przeciwnym do wskazówek zegara, gdy zawór procesowy jest otwarty.Odwrotne działanie jest pełne w kierunku wskazówek zegara, gdy zawór procesowy jest otwarty i w kierunku przeciwnym do wskazówek zegara, gdy zawór procesowy jest zamknięty.

Zestawy kopuły wskaźnika 90° są zaprojektowane w taki sposób, aby mogły być zamontowane w dowolnym układzie montażu i można je w razie potrzeby regulować do 9° od osi.Zestawy kopuły wskaźnika 45° mogą pomieścić tylko normalne zastosowania działające, które są zamontowane równolegle ±9°W przypadku zastosowań odwrotnie działających w 45° lub montowanych prostopadło, należy skonsultować się z lokalnym dystrybutorem lub przedstawicielem fabryki.

Na zdjęciu po lewej znajduje się urządzenie TopWorxTM zamontowane równolegle do zaworu procesowego w pozycji zamkniętej.To jest standardowa orientacja i chyba że określono inaczej, wasza jednostka będzie fabrycznie ustawiona do działania w ten sposób.

Na zdjęciu po prawej stronie pokazany jest TopWorxTM zamontowany prostopadle do zaworu procesowego w pozycji zamkniętej.


Wstawianie

TopWorxTM oferuje wiele zestawów mocowania uchwytów, zarówno obrotowych, jak i liniowych, dostosowanych do konkretnego zastosowania.Ilustracja poniżej pokazuje bezpośredni NAMUR montaż na zaworów ćwierć obrotu. W celu uzyskania szczegółowych instrukcji montażu należy zapoznać się z dokumentacją zestawu montażowego.

Przechowywanie

Dopóki przewody, pokrywy przewodów i wszelkie stosowne połączenia z portami zaworów wałkowych nie zostaną prawidłowo zainstalowane, urządzenie TopWorxTM nie będzie wspierać klasyfikacji IP/NEMA, ponieważ urządzenie jest wyposażone w tymczasowe pokrywy.Upewnij się, że jest przechowywany w suchym środowisku o wilgotności względnej w zakresie od 10% do 95% i temperaturze od -40oF (-40oC) do 160oF (71oC)Po prawidłowym zainstalowaniu zakres temperatury podany na tablicy nazwy zastąpi ten zakres temperatury przechowywania.

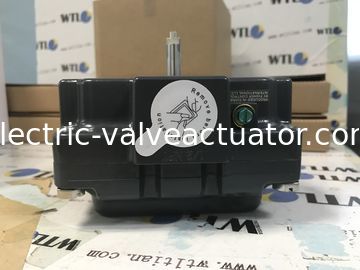

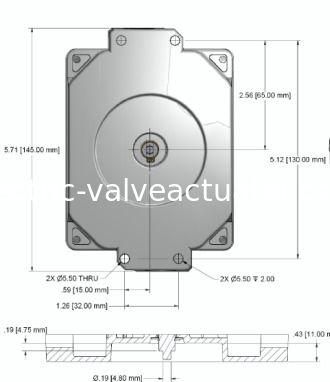

Zdjęcie:
