szczegóły dotyczące produktów

Do domu produkty

Urządzenia zabezpieczające przed niskim napięciem

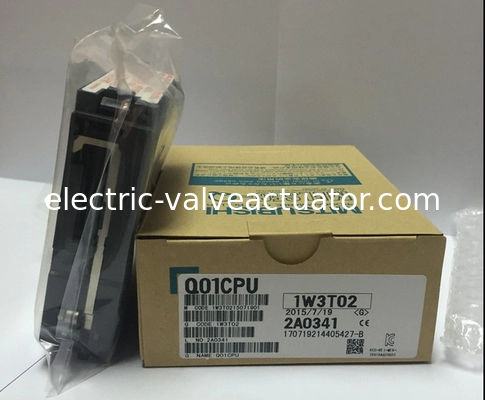

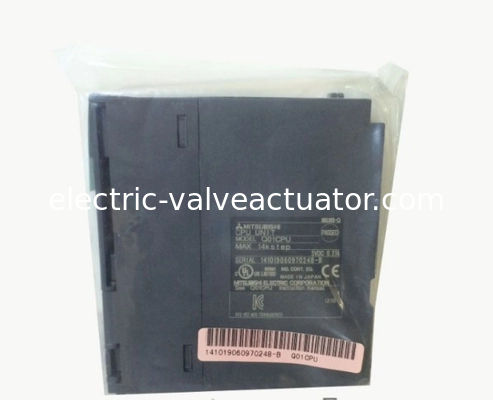

MITSUBISHI Programmable Logic Controller Q01CPU MELSEC-Q PLC 56 kB Pojemność programu

Name: MITSUBISHI Programmable Logic Controller Q01CPU MELSEC-Q PLC 56 kB Pojemność programu
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Mitsubishi
Price: 210.00 USD
Availability: InStock

Nazwa marki:	Mitsubishi
Numer modelu:	Mitsubishi
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	In Stock

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

Japan

Orzecznictwo:

Packaging Details:

New Original Box

Supply Ability:

In Stock

Opis produktu

Szczegółowy opis produktu

Kategoria:	Programowalny sterownik logiczny	Model:	Q01CPU
Marka:	Mitsubishi	Kraj pochodzenia:	Japonia
Typ:	Moduł zdalny	Seria:	MELSEC-Q
Pojemność programu:	56 KB	Napięcie:	5 V DC
Najważniejsze cechy:	kontrolery plc ethernet , automatyka przemysłowa z wykorzystaniem plc

Programowalny sterownik logiczny MITSUBISHI Q01CPU MELSEC-Q PLC 56 kB Pojemność programu

Specyfikacje

Atrybut	Wartość
Do użytku z	Seria MELSEC Q
Liczba wejść/wyjść	2048
Seria producenta	MELSEC Q
Typ wejścia	Analogowe, Cyfrowe
Kategoria napięcia	5 V dc
Typ wyjścia	Analogowe, Cyfrowe
Typ portu komunikacyjnego	RS232C
Pojemność programu	56 kB
Interfejs programowania	Komputer, Panel operatorski
Minimalna temperatura pracy	0°C
Podtrzymanie bateryjne	Tak
Typ montażu	Szyna DIN
Pamięć	94 kB
Głębokość	98mm
Wymiary	89.3 x 27.4 x 98 mm
Maksymalna temperatura pracy	+55°C
Długość	89.3mm
Maksymalna liczba wejść/wyjść	8192
Liczba portów komunikacyjnych	1
Szerokość	27.4mm

Cechy systemu MELSEC Q

Moduły CPU

System MELSEC Q oferuje szeroką gamę modułów CPU:

● Model podstawowy QCPU

– Q00JCPU

– Q00CPU

–Q01CPU

● Model o wysokiej wydajności QCPU

– Q02CPU

– Q02HCPU

– Q06HCPU

– Q12HCPU

–Q25HCPU

● Model uniwersalny QCPU

– Q00UJCPU

– Q00UCPU

– Q01UCPU

– Q02UCPU

– Q03UDCPU

– Q03UDECPU

– Q04UDHCPU

– Q04UDEHCPU

– Q06UDHCPU

– Q06UDEHCPU

– Q10UDHCPU

– Q10UDEHCPU

– Q13UDHCPU

– Q13UDEHCPU

– Q20UDHCPU

– Q20UDEHCPU

– Q26UDHCPU

– Q26UDEHCPU

● CPU procesowe

– Q02PHCPU

– Q06PHCPU

– Q12PHCPU

– Q25PHCPU

● CPU redundantne

– Q12PRHCPU

– Q25PRHCPU

Jednostki bazowe

Q00JCPU i Q00UJCPU zawierają zasilacz, CPU i główną jednostkę bazową z pięcioma gniazdami.

Wszystkie inne procesory muszą być zamontowane na głównej jednostce bazowej. Dodatkowo można zamontować jeden lub dwa zasilacze

i do dwunastu modułów.

Jednostki bazowe rozszerzeń można podłączyć do głównej jednostki bazowej za pomocą kabla magistrali. Jednostki bazowe rozszerzeń są dostępne z lub bez gniazd dla oddzielnego zasilacza i z gniazdami dla maksymalnie dwunastu modułów.

Q00JCPU i Q00UJCPU mogą adresować maks. 16 modułów na jednej głównej jednostce bazowej i dwóch

jednostkach bazowych rozszerzeń.

Moduły CPU Q00CPU, Q01CPU, Q00UCPU, Q01UCPU i Q02UCPU można rozszerzyć o maksymalnie cztery jednostki bazowe rozszerzeń i łącznie 24 moduły (36 modułów z Q02UCPU).

Z wyjątkiem Q12PRHCPU i Q25PRHCPU, wszystkie inne typy CPU można rozszerzyć o siedem jednostek bazowych rozszerzeń z maksymalnie 64 gniazdami łącznie. Maksymalna odległość między główną jednostką bazową a ostatnią jednostką bazową rozszerzenia wynosi 13,2 m, dzięki czemu jednostki bazowe mogą być montowane wewnątrz szafy w pewnej odległości od siebie.

Podłączanie jednostek bazowych rozszerzeń do redundantnego systemu PLC

Nie można podłączyć jednostki bazowej rozszerzenia do głównej jednostki bazowej z redundantnym procesorem CPU do numeru seryjnego 09012... Rozszerzenie można wykonać za pomocą zdalnej stacji I/O poprzez sieć MELSECNET/H.

Można podłączyć główną jednostkę bazową z redundantnym Q12PRHCPU lub Q25PRHCPU począwszy od numeru seryjnego 09012... do maksymalnie siedmiu jednostek bazowych rozszerzeń z łącznie 63 modułami.

Pierwsza jednostka bazowa rozszerzenia musi być typu Q65WRB, druga do siódmej jednostki może być typu Q68RB.

Do 8192 wejść i wyjść

Typy CPU Q02(H) do Q25H, uniwersalne procesory CPU od Q03UD(E)CPU w górę, wszystkie procesory CPU i redundantne procesory CPU mogą adresować do 4096 wejść/wyjść bezpośrednio na jednostce bazowej. Wraz ze zdalnymi we/wy te procesory CPU mogą adresować do 8192 punktów we/wy.

Q02UCPU może adresować do 2048 wejść/wyjść bezpośrednio i do 8192 we/wy łącznie.

Q00JCPU i Q00UJCPU adresują 256 punktów we/wy bezpośrednio. Q00CPU, Q00UCPU, Q01CPU lub Q01UCPU adresują 1024 punkty we/wy. Z tymi typami CPU liczba ta jest rozszerzana do 2048 punktów i do 8192 punktów z uniwersalnymi procesorami PLC przez zdalne we/wy.

Szybkie przetwarzanie programu

Typy CPU z dodatkowym „H” (jak Q12HCPU, Q25HCPU lub Q12PHCPU) wykonują szybsze przetwarzanie programu. Czas operacji dla instrukcji LD (ładowanie) przez Q02CPU wynosi 79 ns. Ta sama instrukcja jest wykonywana w 34 ns przez procesor typu H.

Uniwersalny procesor PLC CPU dodatkowo zwiększa prędkość przetwarzania. Czas operacji wyżej wymienionej instrukcji LD zajmuje tylko 20 ns z Q03UDCPU i tylko 9,5 ns z modułami CPU od Q04UDCPU w górę.

Z nowym systemem MELSEC

Główne jednostki bazowe Q z zintegrowaną pamięcią i procesorem, transfer danych do modułów we/wy, inteligentnych modułów funkcyjnych i modułów sieciowych jest znacznie szybszy w porównaniu z poprzednimi jednostkami bazowymi. Dostęp Q02HCPU do inteligentnego modułu funkcyjnego wynosi 20 μs na słowo, 7 razy szybciej niż z Q2ASHCPU. Cykl odświeżania sieci MELSECNET/10 jest około 4,3 razy szybszy w porównaniu z Q02HCPU i potrzebuje tylko 4,6 ms dla 8 k słów.

Podobne produkty

Q12PHCPU	Q25PHCPU	Q12PRHCPU	Q25PRHCPU	Q170MCPU	Q170MCPU-S1
Q03UDVCPU	Q04UDVCPU	Q06UDVCPU	Q13UDVCPU	Q26UDVCPU	Q172CPU
Q00JCPU	Q00JCPU-SET	Q00JCPU-S8-SET	Q00CPU	Q01CPU	Q02CPU
Q12HCPU	Q06HCPU	Q02HCPU	Q25HCPU	Q12PHCPU	Q25PHCPU
Q00UJCPU	Q00UJCPU-SET	Q00UJCPU-S8-SET	Q00UCPU	Q01UCPU	Q02UCPU
Q03UDCPU	Q04UDHCPU	Q06UDHCPU	Q10UDHCPU	Q13UDHCPU	Q20UDHCPU
QS001CPU	Q26UDHCPU	Q03UDECPU	Q04UDEHCPU	Q06UDEHCPU	Q10UDEHCPU
Q13UDEHCPU	Q20UDEHCPU	Q26UDEHCPU	Q50UDEHCPU	Q100UDEHCPU	Q02PHCPU
Q172CPUN	Q173CPU	Q173CPUN	Q172LX	Q172EX	Q173PX
Q173DV	Q170BAT	Q172HBCBL05M	Q172HBCBL1M	Q172HBCBL5M	Q172J2BCBL05M

Ogólna konfiguracja

Jakie są szczegóły naszych części Mitsubishi?

Wszystkie części Mitsubishi są nowe i oryginalne z opakowaniem.
Okres gwarancji: 180 lub 360 dni.

Dobra obsługa w WTL:

> Oferujemy wysoką jakość, szybką dostawę, konkurencyjną cenę dla serwonapędów i silników Mitsubishi.

> Prosimy o przesłanie zapytania ofertowego w celu uzyskania najnowszej ceny.

> Zazwyczaj wysyłamy produkty w ciągu 1-2 tygodni po otrzymaniu płatności.

> Możemy wysłać do Ciebie przez UPS/DHL//EMS/Fedex. Skontaktuj się z nami, a my użyjemy preferowanych przez Ciebie sposobów.

> Mamy duży stan magazynowy, a ceny są zmienne, więc czasami ceny, które publikujemy, są niedokładne. W razie potrzeby skontaktuj się z nami w celu uzyskania konkretnych cen.

Odpowiedzialność:

WTL nie ponosi odpowiedzialności za jakiekolwiek obrażenia ciała lub uszkodzenie mienia wynikające z użytkowania tego sprzętu. To jest

obowiązek kupującego w zakresie bezpiecznego obchodzenia się i obsługi tego sprzętu oraz weryfikacji zgodności sprzętu z

ich maszyną.
