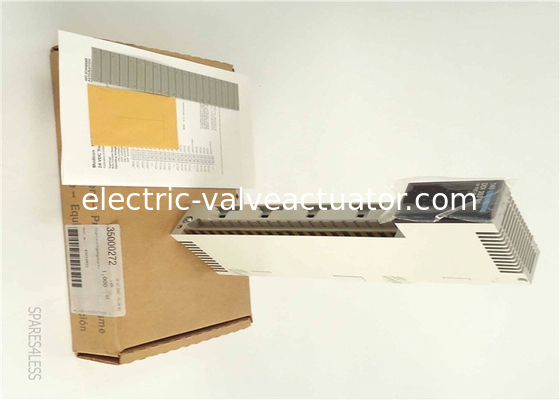

140DDI35300 Programowalny moduł wejść elektrycznych do sterownika maszyn TSX Quantum

Sterownik PLC Programmable Logic Controller 140DDI35300 Schneider Electric Moduł wejściowy TSX Quantum

Uzupełniające
Grupa kanałów 4
Wejście logiczne Dodatnie (sink)
Napięcie wejścia dyskretnego24 V DC
Granice napięcia wejściowego 19.2...30 V
Stan napięcia1 gwarantowane 15...30 V DC
Stan napięcia 0 gwarantowane -3...5 V DC
Stan prądu 1 gwarantowane >= 2 mA przy Us = 5.5 V i Uin = 0 V
Stan prądu 0 gwarantowane <= 0.5 mA
Wymagania dotyczące adresowania 2 słowa wejściowe
Impedancja wejściowa 2500 Ohm
Prąd upływu200 mA przy Us = 5.5 V i Uin = 4 V
Maksymalne napięcie wejściowe bezwzględne 56 V podczas impulsu zanikającego 1.3 ms
30 V ciągłe
Czas reakcji<= 1 ms ze stanu 1 do stanu 0
<= 1 ms ze stanu 0 do stanu 1
Typ ochrony Ochrona wejścia przez rezystor ograniczający
Rozpraszanie mocy 1.7 W + (0.36 x liczba punktów włączonych)
Izolacja między grupą a magistralą 1780 Vrms przez 1 minutę
Izolacja między grupą 500 Vrms przez 1 minutę
Lokalna sygnalizacja 32 diody LED zielony status wejścia
1 dioda LED czerwona wykryta usterka zewnętrzna (F)
1 dioda LED zielona komunikacja magistrali jest obecna (Aktywna)
Oznaczenie CE
Wymagany prąd magistrali330 mA
Format modułu Standardowy
Waga produktu 0.3 kg

Środowisko
Normy CSA C22.2 Nr 142 UL 508
Certyfikaty produktu ABS
BV
C-Tick
DNV
GOST
RINA
RMRS
Odporność na wyładowania elektrostatyczne 8 kV w powietrzu zgodne z IEC 801-2
4 kV kontakt zgodny z IEC 801-2
Odporność na pola elektromagnetyczne10 V/m 80...2000 MHz zgodne z IEC 801-3
Temperatura otoczenia podczas pracy 0...60 °C
Temperatura otoczenia podczas przechowywania -40...85 °C
Wilgotność względna95 % bez kondensacji
Wysokość eksploatacji <= 5000 m

Oferta zrównoważonego rozwoju
Status oferty zrównoważonego rozwojuProdukt Green Premium
RoHS Zgodny - od 0846 - deklaracja zgodności Schneider Electric
REACh Odniesienie nie zawierające SVHC powyżej progu
Profil środowiskowy produktu Dostępny Pobierz Środowiskowy Produkt
Instrukcje dotyczące utylizacji produktu Nie wymagają specjalnych operacji recyklingu
