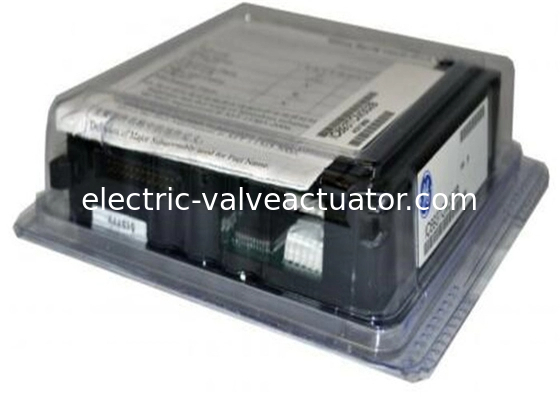

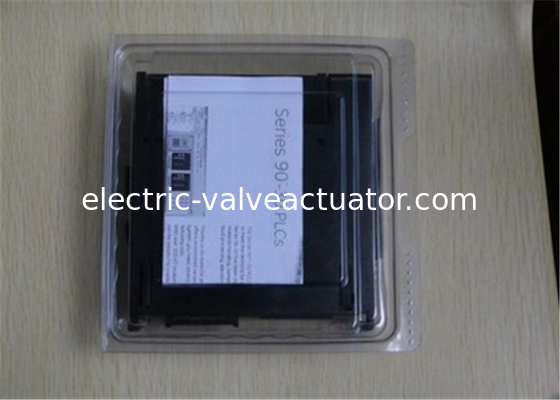

PRZETARZAŁY GE GENIUS IC693TCM302 (FANUC) MODUŁ KONTROLI TEMPERATURYRozszerzony moduł komunikacji Genius

Moduł Komunikacji Geniusza (GCM+), IC693CMM302,jest inteligentnym modułem zapewniającym automatyczną globalną komunikację danych pomiędzy sterownikiem PLC serii 90-30 a maksymalnie 31 innymi urządzeniami na autobusie GeniusGCM+ może być umieszczony w dowolnej standardowej płycie bazowej serii 90-30, płycie bazowej rozszerzenia lub płycie bazowej zdalnej.zaleca się, aby moduł został zainstalowany w bazie CPU, ponieważ czas uderzenia modulu GCM+ zależy od modelu sterownika i bazy, na której znajduje sięUwaga: jeżeli w systemie znajduje się moduł GCM, moduły GCM+ nie mogą być włączone do systemu.W systemie PLC serii 90-30 można zainstalować wiele modułów GCM +, przy czym każdy GCM + ma własny autobus Genius obsługujący do 31 dodatkowych urządzeń w autobusieNa przykład umożliwia to PLC serii 90-30 z trzema modułami GCM+ automatyczną wymianę danych globalnych z aż 93 innymi urządzeniami Genius.Moduł GCM+ może być wykorzystywany do różnych zastosowań, takich jak:: „ Monitoring danych przez komputer osobisty lub komputer przemysłowy. „ Monitoring danych z bloków Genius I/O (choć nie może kontrolować bloków Genius I/O).„ Komunikacja między urządzeniami w autobusie„ Komunikacja master-slave pomiędzy urządzeniami w autobusie (emuluje zdalne wprowadzanie/wyjście).

Światła LED z przodu GBC wskazują jego stan pracy i powinny być włączone podczas normalnej pracy.Ta dioda LED włącza się po zakończeniu diagnostyki zasilania. COM Wyświetla stan komunikacji Genius. Ta dioda LED jest włączona stale, gdy autobus działa prawidłowo. Błyska w przypadku przerywanych błędów autobusu i wyłącza się w przypadku awarii autobusu.Jest również wyłączony, gdy żadna konfiguracja nie została otrzymana z CPU PLC.
