GE FANUC IC693CHS393F Wzmocniony 10-slot REMOTE BASE EXPANSION EMI roczna gwarancja

GE FANUC IC693CHS393F Wzmocniony 10-slot REMOTE BASE EXPANSION EMI roczna gwarancja

Szybkie szczegóły

1. Marka:GE
2. Model:IC693CHS393F
3. Miejsce pochodzenia: USA

INNE PRODUKTY PRZYKRAJNE

Nie może być więcej niż 700 stóp kabla łączącego wszystkie płyty bazowe w systemie, który używa płyt bazowych zdalnych.Procesor może znajdować się w sterowniku PLC lub w komputerze osobistym wyposażonym w kartę interfejsu komputera osobistego (patrz rozdział 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion Interface. Izolacja pomaga zapobiec problemom związanym z nierównoważonymi warunkami podłoża. Maksymalna liczba zdalnych płyt bazowych dozwolonych na system zależy od rodzaju CPU, z którym są używane. 340Dla procesorów o numerze 350 i wyższym maksymalny wynosi 7.Każda zdalna płytka ma 25-pin kobiecy D-typ rozszerzenia złącza zamontowane na jego prawego końca do podłączenia do innych płytekPodstawowe płyty zdalnego sterowania dostępne są w dwóch rozmiarach: 5-slotowe (IC693CHS398) i 10-slotowe (IC693CHS392).Moduły te muszą być zamontowane w bazie CPUWszystkie pozostałe moduły I/O i opcjonalne mogą być montowane w dowolnym typie płyty bazowej.i obsługuje te same moduły I/O i opcjonalne jak płyty bazowe Expansion. Każda płyta bazowa zdalnego sterowania ma przełącznik DIP do wyboru numeru regału.

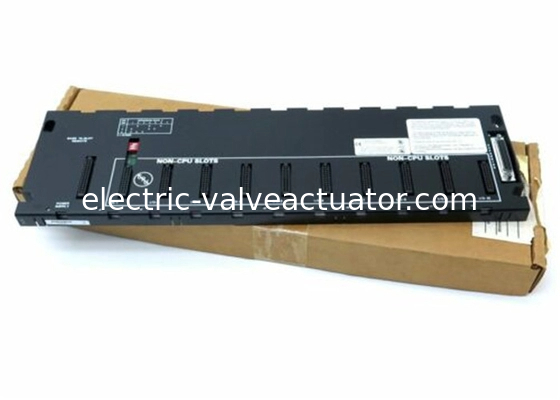

GE Fanuc IC693CHS393 to 10-slotowa zdalna podstawa.Ten komponent przeznaczony jest do systemu PLC serii 90-30 GE.Po pierwsze, w każdym systemie, który używa zdalnych płyt bazowych,całkowita ilość kabla łączącego wszystkie płyty podłoża musi być mniejsza niż 700 stóp. Ponadto zdalna płytka bazowa nie może być samodzielną jednostką. Zamiast tego musi być podłączona do systemu, który ma procesor. Ten procesor może być w programowalnym sterowniku logicznym (PLC) lub w komputerze.PC musi być wyposażony w kartę interfejsu komputera osobistego.

Odległa podstawa ma wbudowaną izolację.Jest to pomiędzy zasilaniem logicznym +5 woltów stosowanym przez moduły I / O znajdujące się w bazie zdalnej i zasilaniem obwodu interfejsu, który jest powiązany z interfejsem rozszerzania przycisku I / O.Niezrównoważone warunki na ziemi mogą prowadzić do problemów, dlatego ważne jest, aby mieć izolację, aby przeciwdziałać tym problemom. Typ procesora w systemie określa liczbę zdalnych płyt bazowych, które mogą być używane. Maksymalny wynosi 4 dla procesorów 331, 340 i 341.maksymalna liczba, którą można użyć, wynosi 7.





Istnieje kilka inteligentnych modułów opcji, które nie są obsługiwane przez zdalną płaszczyznę tylną - PCM, CMM, ADC i BEM330.Wszystkie pozostałe moduły I/O i opcjonalne moduły mogą być montowane w dowolnym typie płyty podłożowej. Podobnie jak w przypadku płyt bazowych rozszerzeniowych, zdalne płyty bazowe wykorzystują ten sam rodzaj zasilania i obsługują te same moduły I/O i moduły opcjonalne.Na prawym końcu każdej zdalnej płyty podłoża znajduje się 25-pinkowy kobiecy złącze rozszerzające typu D.Każda płyta bazowa zdalna posiada również przełącznik DIP do wyboru numeru rack.
