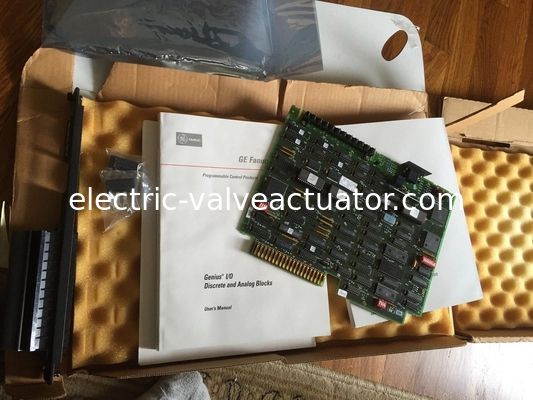

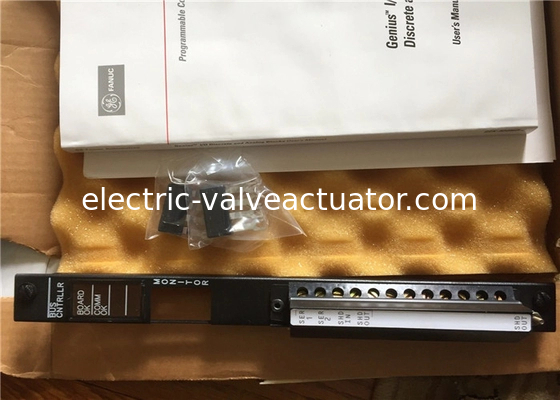

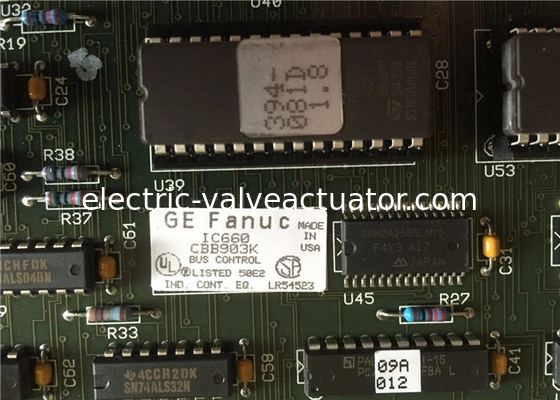

IC660CBB903K GE FANUC PLC Kontroler Logiczny Serii Six Kontroler Magistrali Wejść/Wyjść

Moduły sterowania BUS serii GE Fanuc IC660CBB90xx stanowią wymagany interfejs między sterownikiem PLC serii Six Plus a blokami I/O Genius, gdy są one zawarte w systemie I/O sterowników PLC.Moduł Bus Controller może być umieszczony w dowolnym gnieździe I/O w procesorze lub w wysokiej pojemności stojaku I/O zlokalizowanym w stacji CPU lub lokalnej stacji I/O do 2000 stóp (600 metrów) od procesora. W jednym rackie można umieścić wiele kontrolerów autobusowych. Ponieważ każdy kontroler autobusowy zużywa 20 jednostek obciążenia, do 5 modułów można umieścić w rackie CPU lub 10 modułów w rackie I / O o dużej pojemności.

Kontroler przenośnika może być umieszczony w rackie I/O w stacji zdalnego I/O, jeśli czas skanowania procesora jest większy niż 10 ms. Jednak ze względu na zmniejszoną pojemność łącza komunikacyjnego seryjnego I/O,polecenia okna nie są obsługiwaneKażdy sterownik przycisku może łączyć do 30 bloków Genius I/O z procesorem serii Six Plus za pomocą komunikacji skręconej pary do 2000 stóp (600 metrów).Jedynym ograniczeniem do liczby sterowników autobusu w jednym systemie PLC jest pojemność I / O serii sześciu Plus CPUKażdy sterownik przycisku, podobnie jak każdy moduł I/O, ma dostęp do wszystkich odniesień I/O w łańcuchu I/O.

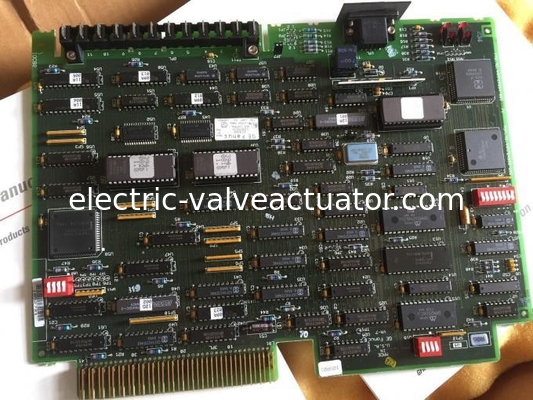

W celu umożliwienia wyboru kanału dla rozszerzonego adresowania I/O wykorzystuje się 4-segmentowy przełącznik DIP znajdujący się na modułach.W przypadku stosowania normalnego (nie rozszerzonego) adresowania lub wyboru kanału za pomocą modułów nadajnika I/O, nie jest konieczne ustawianie przełącznika.

Autobus Genius I/O musi być zakończony na sterowniku autobusu przez jego charakterystyczną impedancję.Trzy skakacze (JPI), JP2 i JP3) na moduł jest używany do wyboru jednej z wymienionych wartości lub do wyboru braku impedancji.
