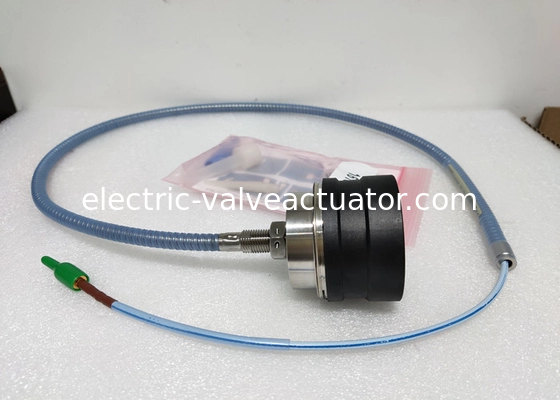

Sonda zbliżeniowa Bently Nevada 3300 XL 50 mm 330876-01-10-01-00 System przetwornika 1,0 metra

Bently Nevada 3300 XL 50 mm sonda zbliżeniowa 330876-01-10-01-00 System przetwornika 1,0 metra

Specyfikacje

O ile nie zaznaczono inaczej, poniższe specyfikacje dotyczą czujnika zbliżeniowego 3300 XL 50 mm, przedłużacza i sondy w zakresie od 0°C do +45°C (+32°F do +113°F), z zasilaniem -24 Vdc, obciążeniem 10 kΩ, celem ze stali AISI 4140 dostarczonym przez Bently Nevada o średnicy 102 mm (4,0 cala) lub większej. Specyfikacje dokładności i zamienności systemu nie mają zastosowania w przypadku korzystania z systemu przetwornika skalibrowanego do innego celu niż cel ze stali AISI 4140 firmy Bently Nevada.

Informacje dotyczące zamówienia

Sonda zbliżeniowa 3300 XL 50 mm:

330876-AXX-BXX-CXX-DXX

Opisy opcji

A: Opcja typu obudowy sondy

01 ½-20 Gwint prosty - wyjście proste
02 Gwint M14x1.5 - wyjście proste
03 Gładki 1,99 cala średnicy - wyjście boczne

B: Opcja długości całkowitej

10 1,0 metra (3,3 stopy)
50 5,0 metra (16,4 stopy)
90 9,0 metra (29,5 stopy)

C: Opcja pancerza

00 Kabel High Temperature FluidLoc
01 Kabel High Temperature FluidLoc z pancerzem

D: Opcja zatwierdzenia przez agencję

00 Brak zatwierdzeń
05 Wiele zatwierdzeń (w toku)

Modele:

Opis

System przetwornika 3300 XL 50 mm składa się z oddzielnej sondy 50 mm, przedłużacza i czujnika Proximitor 3300 XL 50 mm. Duża średnica cewki zapewnia temu systemowi maksymalny zakres liniowy 27,9 mm (1100 mils), najdłuższy zakres liniowy w linii przetworników prądów wirowych Bently Nevada. Ten zakres liniowy sprawia, że system przetwornika 3300 XL 50 mm jest idealny do pomiaru rozszerzalności różnicowej (DE) lub rozszerzalności wirnika (RX) dużych generatorów turbin parowych, która wynika z różnicy w tempie wzrostu między wirnikiem turbiny a statorem maszyny (obudową).

Pomiar rozszerzalności różnicowej Pomiar rozszerzalności różnicowej jest dokonywany za pomocą dwóch przetworników zbliżeniowych, które obserwują kołnierz lub rampę w pewnej odległości od łożyska oporowego. Typowe układy montażu przetworników, które wymagają długiego zakresu liniowego 3300 XL 50 mm, obejmują:
• Dwa przetworniki obserwujące tę samą stronę kołnierza.
• Dwa komplementarne przetworniki wejściowe obserwujące przeciwległe strony kołnierza, skutecznie podwajając mierzalny zakres DE.

Kryteria wyboru metody montażu to wielkość dostępnego celu, oczekiwana wielkość ruchu osiowego wirnika oraz rodzaj celu DE, który istnieje w maszynie. Jeśli wysokość kołnierza jest wystarczająca, a wymagany całkowity zakres pomiarowy jest mniejszy niż 1,1 cala (28 mm), preferowaną konfiguracją dla pomiarów redundantnych jest użycie dwóch przetworników obserwujących tę samą stronę kołnierza. Gdy wymagany jest zakres od 1,1 do 2,2 cala (28 mm do 56 mm), należy zainstalować przetworniki w sposób komplementarny po przeciwnych stronach wirnika.

Zgodność systemu

Sonda 3300 XL 50 mm jest dostępna w trzech konfiguracjach obudowy i gwintu, aby fizycznie zastąpić wszystkie standardowe systemy 7200 50 mm (w tym sondy z wyjściem bocznym i tylnym). Standardowe wsporniki montażowe w stylu 7200 są nadal dostępne jako akcesoria. Ponadto dostępny jest również nowy wspornik do adaptacji sondy do podstawy montażowej przesuwnej przetwornika DE Integral 50 mm. Czujnik Proximitor ma wyjście 0,394 V/mm (10 mV/mil), które jest identyczne z systemami 7200 i 50 mm DE Integral, co pozwala klientom na modernizację bez konieczności wprowadzania jakichkolwiek zmian w konfiguracji monitora. Podczas modernizacji ze starszych systemów, każdy element systemu przetwornika (sonda, przedłużacz i czujnik Proximitor) musi zostać zastąpiony elementami 3300 XL 50 mm.

Sonda zbliżeniowa i przedłużacz

Sonda 3300 XL 50 mm została zaprojektowana tak, aby przetrwać najtrudniejsze środowiska DE turbin parowych. Może nieprzerwanie pracować i zachowywać swoją dokładność w wysokich temperaturach do 200 °C (392 °F) i może wytrzymać okresowe wysokie temperatury do 250 °C (482 °F). Sonda 50 mm ma zarówno przednie, jak i tylne uszczelnienie, które w połączeniu z kablem High Temperature FluidLoc (standardowym we wszystkich sondach 50 mm) zapobiega przedostawaniu się wilgoci do końcówki sondy. Specjalne złącza ClickLoc do wysokich temperatur są również standardem w sondzie i przedłużaczu. Każda sonda i kabel są dostarczane z osłonami złączy i jednorazowym narzędziem do instalacji osłony złącza, aby zapewnić, że złącza pozostaną wolne od zanieczyszczeń. Złącze ClickLoc na przewodzie sondy posiada zdejmowany kołnierz, który ułatwia prowadzenie kabla przez ciasne przestrzenie.

Sonda 3300 XL 50 mm jest dostępna w stylach obudowy z prostym wyjściem z gwintami ½-20 cali lub gwintami metrycznymi M14x1.5, w tym nakrętka kontrująca z wstępnie wywierconymi otworami na drut zabezpieczający. Sonda z wyjściem bocznym ma dwa otwory montażowe ¼-20 z tyłu obudowy sondy. W przypadku sond z prostym i bocznym wyjściem, całkowita średnica obudowy wynosi 1,99 cala.

Czujnik Proximitor

Czujnik Proximitor 3300 XL 50 mm1 ma te same zaawansowane funkcje, co wszystkie czujniki Proximitor 3300 XL. Jego cienka konstrukcja pozwala na montaż w instalacji szynowej DIN o dużej gęstości lub w bardziej tradycyjnej konfiguracji montażu panelowego. Ulepszona odporność na RFI/EMI pozwala czujnikowi 3300 XL Proximitor uzyskać europejskie zatwierdzenia znakiem CE bez żadnych specjalnych uwag dotyczących montażu. Ta odporność na RFI zapobiega negatywnemu wpływowi na system przetwornika sygnałów radiowych o wysokiej częstotliwości w pobliżu. Listwy zaciskowe SpringLoc w czujniku Proximitor nie wymagają specjalnych narzędzi instalacyjnych i ułatwiają szybsze, bardzo solidne połączenia okablowania w terenie.

Modele :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
