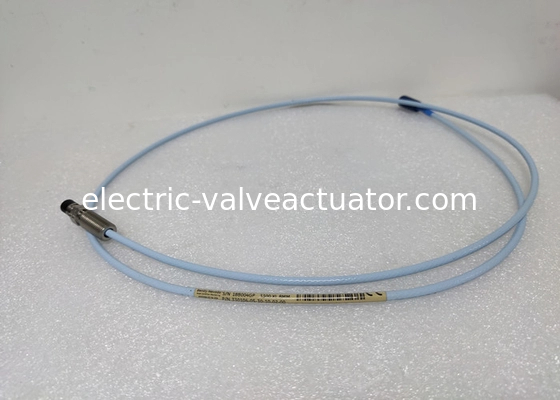

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00

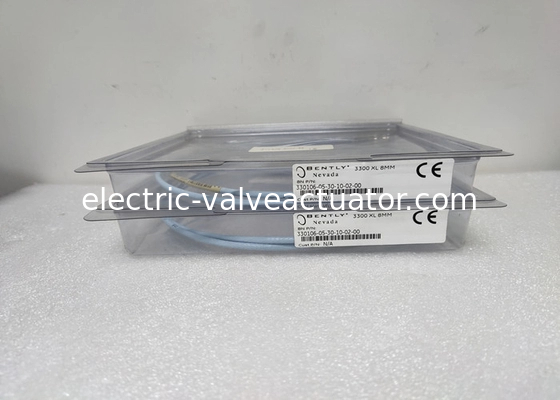

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00

Specyfikacje

O ile nie zaznaczono inaczej, poniższe specyfikacje dotyczą czujnika zbliżania 8 mm 3300 XL, kabla przedłużeniowego i sondy 8 mm w zakresie od +18 °C do +27 °C (+64 °F do +80 °F), z zasilaczem o napięciu -24 Vdc.,obciążenie 10 kilo Ω, stalowy cel AISI 4140 i sonda o odległości 1,27 mm (50 mils).Specyfikacje dokładności i wymienności systemu nie mają zastosowania w przypadku stosowania systemu przetwornika skalibrowanego na dowolny cel, z wyjątkiem celu stalowego Bently Nevada AISI 410..

Informacje o zamówieniu

3300 XL 8 mm sondy do montażu odwrotnego

330105-02-12-CXX-DXX-EXX, 3/8-24 Przędza UNF
330106-05-30-CXX-DXX-EXX, M10 x 1 nici

Opis opcji

C:Opcja całkowitej długości

050.5 m (1.6 stóp)
1010,0 metra (3,3 stopy)
1510,5 metra (4,9 stopy)
2020,0 metra (6,6 stopy)
5050,0 metra (16,4 stopy)
19090,0 metra (29,5 stopy)

D:Opcja złącza

02Miniaturowy łącznik koaksjalny ClickLoc
12Miniaturowy łącznik koaksjalny ClickLoc, kabel FluidLoc

Uwaga:Opcje kabli FluidLoc -10 i -12 nie są konieczne w zdecydowanej większości instalacji 330105 i 330106 ze względu na obecność osłony sondy.Dokładnie rozważyć aplikację przed zamówieniem opcji kabli FluidLoc

E:Opcja zatwierdzenia przez agencję

00Nie wymagane
05Wielokrotne zatwierdzenia

Opis

System przetwornika

System przetwornika bliskości 3300 składa się z:

• z sondą 3300 XL 8 mm lub 3300 5 mm
• kabel przedłużający 3300 XL
• czujnik zbliżeniowy 3300

System zapewnia napięcie wyjściowe bezpośrednio proporcjonalne do odległości między końcem sondy a obserwowaną powierzchnią przewodzącą.Jest zdolny do pomiarów statycznych (pozycji) i dynamicznych (wibracji), jest głównie stosowany do pomiaru wibracji i pozycji na maszynach zawierających płyn, a także do pomiaru prędkości i klawiszy.
System zapewnia dokładny, stabilny sygnał wyjściowy w szerokim zakresie temperatur.Wszystkie 3300 systemy przetwornika bliskości osiągają ten poziom wydajności, umożliwiając jednocześnie całkowitą wymianę sond.,przeciągacz i czujnik zbliżeniowy bez konieczności dopasowywania poszczególnych komponentów lub kalibracji na stanowisku.

Czujnik zbliżania

Czujnik zbliżania 3300 XL zawiera wiele ulepszeń w porównaniu z poprzednimi projektami.Można go również zamontować w tradycyjnej konfiguracji montażu paneli, gdzie ma identyczny ′′pocisk" z starszymi 4-dołkowymi konstrukcjami czujników zbliżeniowych.wyeliminowanie potrzeby oddzielnych płyt izolacyjnych.
Czujnik 3300 XL Proximitor jest wysoce odporny na zakłócenia częstotliwości radiowych, co pozwala na instalację w obudowach z włókna szklanych bez niekorzystnych skutków pobliskich sygnałów częstotliwości radiowych.Poprawiona odporność na RFI/EMI pozwala czujnikowi 3300 XL Proximitor Sensor uzyskać europejskie homologacje oznakowania CE bez konieczności specjalnego osłoniętego przewodu lub metalowej obudowy, co prowadzi do niższych kosztów montażu i złożoności.bardziej wytrzymałe połączenia kablowe pola poprzez wyeliminowanie mechanizmów zaciskania typu śruby, które mogą rozluźnić.

Sonda bliskości i kabel rozszerzający

3300 XL jest również wyposażony w probę i przewód przedłużeniowy, które odzwierciedlają ulepszenia w porównaniu z poprzednimi projektami.Kabel sondy zawiera opatentowaną konstrukcję CableLoc*, która zapewnia siłę ciągnięcia 330 N (75 lbf) do bezpieczniejszego przymocowania kabla sondy i końcówki sondyMożna również zamówić sondy 3300 XL 8 mm i przedłużające kable z opcjonalnym kablem FluidLoc*.Ta opcja zapobiega wyciekowi oleju i innych płynów z maszyny przez wnętrze kabla.

Inne informacje dotyczące zamówienia sond zbliżeniowych

3300 XL 8 mm sondy zbliżeniowe, metryczne:

3301033300 XL 8 mm sonda, M10 x 1 nici, bez opancerzenia3
3301043300 XL 8 mm sonda, M10 x 1 nitka, z pancerzem3

Numer części-AXX-BXX-CXX-DXX-EXX

Opis opcji

A: Opcja długości bez wątków

Uwaga: Długość nieprzepięta musi być co najmniej o 20 mm mniejsza niż długość obudowy.

Zamówienie w stopniach 10 mm.

Konfiguracja długości:

• Maksymalna długość bezprzewodowa: 230 mm
• Minimalna długość nieprzepięta: 0 mm

Przykład: 0 6 = 60 mm

B: Opcja całkowitej długości sprawy

Zamówienie w stopniach 10 mm.

Konfiguracje metryczne nitki:

• Maksymalna długość: 250 mm
• Minimalna długość: 20 mm

Przykład: 0 6 = 60 mm

C:Opcja całkowitej długości

050.5 m (1.6 stóp)
1010,0 metra (3,3 stopy)
1510,5 m (4,9 stóp)
2020,0 metra (6,6 stopy)
5050,0 metra (16,4 stopy)
9090,0 metra (29,5 stopy)

D:Opcja typu złącza i kabla

01Miniaturowy łącznik koaksjalny ClickLoc z ochroną łącznika, standardowy kabel
02Miniaturowy łącznik koaksjalny ClickLoc, standardowy kabel
11Miniaturowy łącznik koaksjalny ClickLoc z ochroną łącznika, FluidLoccable

12Miniaturowy łącznik koaksjalny ClickLoc, kabel FluidLoc

E:Opcja zatwierdzenia przez agencję

00Nie wymagane

05Wielokrotne zatwierdzenia
