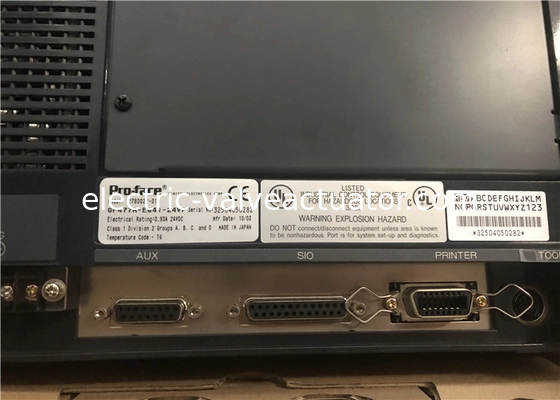

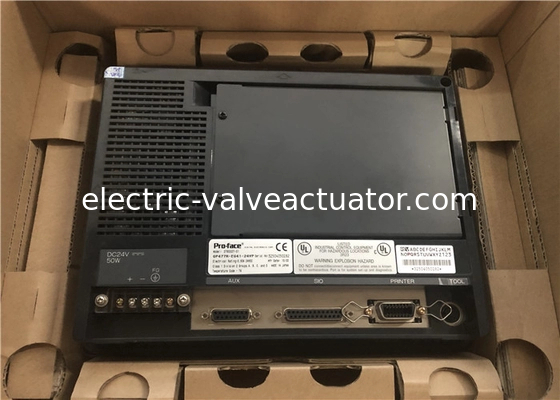

Oryginalny PANEL OPERATORSKI PROFACE QUICK PANEL 9 CALI 24VDC 93AMP GP477R-EG41-24VP

Oryginalny PROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Opis produktu
GP477R-EG41-24VP to interfejs panelu sterującego, który jest produkowany przez Pro-face.zużycie energii 50 W lub mniej (typu 20 W)Temperatura pracy otoczenia powinna wynosić od 0°C do 50°C. Temperatura przechowywania - od 10°C do 60°C. Wilgotność przechowywania wynosi od 20% do 85% wilgotności względnej bez kondensacji.Oporność drgań wynosi od 10 Hz do 25 Hz (XWymiary zewnętrzne tylko dla jednostki głównej GP wynoszą 274 mm (szerokość) x 216 mm (wysokość) x 56,5 mm (głębokość).Napięcie hałasowe wynosi 1200V p-p, długość impulsu wynosi 1 μs, a czas powstania wynosi 1 ns. Oceny są równoważne IP65f i NEMA #250 Typ 4x/12.

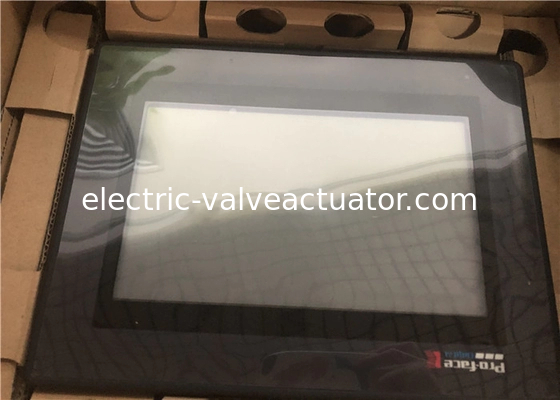

Cechami tego interfejsu operatora jest 9,1-calowy ekran dotykowy z kontrastowym żółtym LCD i rozdzielczością 640 x 400.Ta jednostka jest konfigurowalny port komunikacji RS-232/422 i oferuje obsługę czytnika kodów kreskowych. Interfejs operatora jest zasilany prądem stałym i ma port drukarki. Jest chroniony hasłem i ma 15 poziomów bezpieczeństwa. Interfejs umożliwia również trendy przepisów, zarządzanie alarmami / zdarzeniami,planowanie, i klawiatury wyskakujące. Aplikacja pamięci to 2 MB FLASH EPROM. Parytet jest zerowy, nieparzysty lub parzysty. Konektor narzędzia jest asynchroniczny. Długość danych wynosi 7 lub 8 bitów.Szybkość transmisji danych wynosi 2400 do 115.2 kbps.

Projektowanie systemu

• Nie twórz przełączników dotykowych GP, które mogłyby zagrażać bezpieczeństwu sprzętu i personelu.i inne powiązane urządzenia mogą powodować, że sygnał wyjściowy pozostaje ciągle włączony lub wyłączony i może spowodować poważny wypadek.W celu zapobiegania wypadkom związanym z nieprawidłowym wyjściem lub działaniem sygnału, należy zaprojektować wszystkie obwody monitorowania przy użyciu przełączników granicznych itp.wyłączenie wszystkich przełączników używanych do sterowania istotnymi czynnościami maszyny, tak aby były sterowane przez oddzielny system sterowania.

• Nie twórz przełączników używanych do sterowania bezpieczeństwem maszyny, takich jak przełącznik awaryjny, jako ikony ekranu dotykowego GP.w przeciwnym razie mogą wystąpić poważne obrażenia ciała lub uszkodzenie sprzętu.

• Zaprojektuj swój system w taki sposób, aby sprzęt nie miał awarii z powodu uszkodzenia komunikacji pomiędzy GP a jego kontrolerem.Aby zapobiec wszelkim możliwościom obrażeń ciała lub szkód materialnych

.• GP nie nadaje się do stosowania z urządzeniami sterującymi statkiem powietrznym, sprzętem lotniczym, urządzeniami przekazu danych (komunikacji) centralnego tronu, urządzeniami sterującymi energią jądrową,lub sprzętu medycznego wspierającego życie, ze względu na nieodłączną potrzebę bardzo wysokiego poziomu bezpieczeństwa i niezawodności tych urządzeń.

• W przypadku stosowania lekarza rodzinnego z pojazdami transportowymi (pociągami, samochodami i statkami), urządzeniami zapobiegania katastrofom i przestępczości, różnymi rodzajami sprzętu bezpieczeństwa, urządzeniami medycznymi niezwiązanymi z podtrzymywaniem życia itp.W celu zapewnienia odpowiedniego stopnia niezawodności i bezpieczeństwa należy stosować nadmierne i/lub zabezpieczone systemy..

• Nie używaj urządzenia GP jako urządzenia ostrzegawczego w przypadku alarmów krytycznych, które mogą spowodować poważne obrażenia operatora, uszkodzenie maszyny lub przerwę produkcji.Wskaźniki alarmu krytycznego oraz ich jednostki sterujące/aktywujące muszą być zaprojektowane przy użyciu samodzielnych urządzeń sprzętowych lub mechanicznych blokad..

• Po wypaleniu się podświetlenia GP, w przeciwieństwie do "Standby Mode" GP, panel dotykowy jest nadal aktywny.może wystąpić potencjalnie niebezpieczne błędne działanie maszynyW związku z tym nie należy używać przełączników dotykowych GP do sterowania mechanizmami bezpieczeństwa sprzętu, takimi jak przełączniki awaryjne itp., które chronią ludzi i sprzęt przed obrażeniami i uszkodzeniami./Jeśli nagle /światło z tyłu lekarza /wyłączy się, wykonaj następujące kroki, aby ustalić, czy podświetlenie jest faktycznie wypalone.1) Jeśli GP nie jest ustawione na "Standby Mode" i ekran jest pusty, podświetlenie jest wypalone.2) Albo,jeśli lekarz jest ustawiony w trybie gotowości, ale dotknięcie ekranu nie powoduje ponownego pojawienia się wyświetlenia, twoje podświetlenie jest wypalone. Ponadto, aby zapobiec przypadkowym błędom w pracy maszyny,Digital sugeruje użycie wbudowanej funkcji GP "UŻYTKOWANIE PANELU Dotykającego PO ZAPALENIU LAMPY", który automatycznie wykryje wypalenie i wyłączy ekran dotykowy.Instalacja

• Wysokie napięcie przepływa przez GP. Z wyjątkiem wymiany podświetlenia, nigdy nie demontować GP, w przeciwnym razie może wystąpić porażenie prądem.

• Nie zmieniaj urządzenia GP, ponieważ może to spowodować pożar lub porażenie prądem.

• Nie używaj GP w środowisku, w którym występują gazy łatwopalne, ponieważ działanie GP może spowodować eksplozję.

Panele sterowania (zwane dalej "jednostką GP").
Jednostki GP, z rozszerzoną funkcjonalnością użytkownika i zwiększoną ogólną wydajnością, są aktualizacją paneli serii GP70 firmy Digital.
Prosimy o uważne przeczytanie niniejszej instrukcji, która wyjaśnia krok po kroku, jak stosować
poprawnie i bezpiecznie.
Ponadto w przykładach zawartych w niniejszym podręczniku stosowany jest w miarę możliwości sterownik PLC z serii Mitsubishi MELSEC-AnA, połączony w stosunku jeden do jednego z GP.
Seria GP-477R i GP-577R odnosi się do następujących numerów modeli GP:
GP-477R serii GP477R-EG11 (jednostka standardowa)
GP477R-EG41-24VP (oznakowane CE, zgodne z cUL)
GP-577R Seria GP577R-TC11, GP577R-SC11 (jednostka standardowa)
GP577R-TC41-24VP (oznakowane CE, zgodne z cUL)
* W niniejszym przypadku "jednostka standardowa" odnosi się do jednostek, które nie otrzymały ani homologacji CE, ani UL.
Panele graficzne GP477R-EG41-24VP i GP577R-TC41-24VP są produktami oznaczonymi znakiem CE, które spełniają następujące odpowiednie dyrektywy EMC.
EN55011 klasa A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Uwaga:

1) Zakazane jest kopiowanie zawartości niniejszego podręcznika, w całości lub w części, z wyjątkiem do użytku osobistego użytkownika, bez wyraźnej zgody Digital Electronics
Korporacja Japonii.
2) Informacje zawarte w niniejszej instrukcji mogą ulec zmianie bez uprzedzenia.
3) Niniejsza instrukcja została napisana z dbałością i dbałością o szczegóły; jednakże, jeśli znajdziecie jakiekolwiek błędy lub pominięcia, prosimy o kontakt z Digital Electronics i poinformowanie ich o swoich ustaleniach.
4) Należy pamiętać, że nie ponosimy odpowiedzialności za jakiekolwiek szkody wynikające z wykorzystania naszych produktów, niezależnie od art. 3 powyżej.
