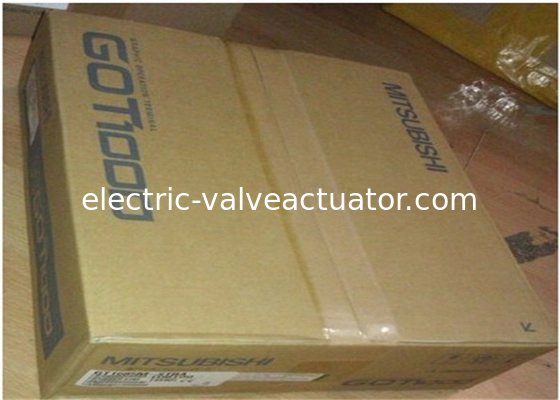

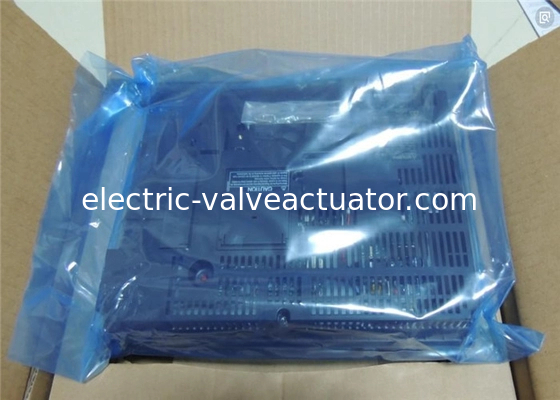

GOT1000 serii GT16 GT1685M-STBD Human Machine Interfaces Mitsubishi 800 x 600 ((SVGA)

GOT1000 serii GT16 GT1685M-STBD Human Machine Interfaces Mitsubishi 800 x 600 ((SVGA)

Szczegółowy opis produktu

• Producent: Mitsubishi Electric

• GT1685M-STBD

• Grupa GOT1000 serii GT16

• Typ modelu: 65536 kolorów

• Dedykowany typ: zgodny z multimediami

• Wielkość pamięci: 15MB

• Rozmiar ekranu: 800 x 600

• Typ urządzenia wyświetlającego: kolor TFT (wysoka intensywność, widok pod wielkim kątem)

• Typ koloru panelu: Czarny

• Typ mocy: 24VDC

• Napęd zasilania wejściowego: 24VDC (+25%, -20%)

• Zużycie energii: 40 W lub mniej

• Zużycie energii W/ wyłączone światło tylne: 26 W lub mniej

• Prąd wejściowy: 12A lub mniej (55 ms przy maksymalnym obciążeniu)

• Czas awarii: w ciągu 10 ms

• Odporność hałasowa: napięcie hałasowe 500 Vp-p, szerokość hałasu 1 μs przez symulator hałasu o częstotliwości hałasu od 25 do 60 Hz

• Wstrzymanie napięcia: 500VDC przez 1 minutę między końcem zasilania a uziemieniem

• Odporność izolacyjna: 10 MO lub wyższa z testerem odporności izolacyjnej (500VDC pomiędzy końcem zasilania a uziemieniem)

• Zastosowany rozmiar drutu: 0,75 do 2 [mm2]

• Terminal zacisku: Terminal zacisku dla śruby M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Moment ściskający (kręgi końcowe bloków końcowych): od 0,5 do 0,8 [N·m]

• Numer modelu: GT1685M-STBD

• Wyświetlacz (1*) Typ: LCD TFT w kolorze (wysokiej jasności, szeroki kąt widzenia)

• Wielkość ekranu: 15 ": 12,1"

• Rozstrzygnięcie (punkty): 800 x 600 SVGA

• Wielkość ekranu (W x H) mm: 246 x 184.5

• Liczba wyświetlanych znaków: 16-punktowa czcionka standardowa: 50 znaków x 37 wierszy (2-bajt) 12-punktowa czcionka standardowa: 66 znaków x 50 wierszy (2-bajt)

• Wyświetlacz kolory 65536

• Kąt widzenia (*2): prawo/lewo: 80°, w górę: 60°, w dół: 80°

• Intensywność (cd/m2): 470

• Dostosowanie intensywności: 8-stopniowe dostosowanie

• Żywotność: Około 52 000 godzin (temperatura otoczenia: 25°C)
