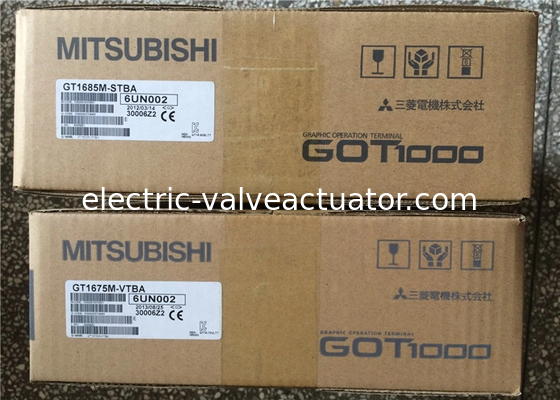

Mitsubishi HMI Touch Screen GT1685M-STBA 12,1" TFT Display 800x600 pikseli 65536 kolorów 15MB Pamięć 100-240V AC

Mitsubishi HMI Touch Screen GT1685M-STBA 12.1" TFT Display 800x600 pikseli 65536 kolorów 15MB Pamięci 100-240V AC

Szybki szczegół

• Producent: Mitsubishi Electric

• Nr produktu: GT1685M-STBA

• Typ produktu: seria GOT1000 GT16

• Klasyfikacja: Duży: od 8 do 15 cali

• Nr produktu: GT1685M-STBA

• Nazwa modelu: GT16

• Obowiązujące normy: UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Typ wyświetlacza: TFTcolor LCD (wysoka jasność, szeroki kąt widzenia)

• Rozmiar ekranu: 12.1 cala

• rozdzielczość: SVGA:800 × 600 [punktów]

• Rozmiar wyświetlacza: 246 (szer.)× 184.5 (wys.) [mm]

• Wyświetlanie liczby znaków: czcionka standardowa 16 punktów w danym momencie: 50 znaków × 37 linii (pełny rozmiar)

• Czcionka standardowa 12 punktów w danym momencie: 66 znaków × 50 wierszy (em)

• Kolor wyświetlacza: 65536 kolorów

• Kąt widzenia: Każdy z lewej i prawej strony 80 stopni, powyżej 60 stopni, poniżej 80 stopni

• Regulacja kontrastu: -

• Prosta jasność LCD: 470 [Cd/ M 2 ]

• Regulacja jasności: 8 poziomów regulacji

• żywotność: Około 52 000 godzin (temperatura otoczenia 25 °C)

• Można zarejestrować maksymalną liczbę ekranów: 4096 ekranów

• Funkcja podświetlenia: Lampa katodowa (wymienna) funkcja wykrywania przepalenia podświetlenia, podświetlenie OFF / ustawienie czasu oszczędzania ekranu Dozwolone

• żywotność: Około 50 000 godzin lub więcej (czas użytkowania w temperaturze otoczenia wynosi 50% jasności wyświetlacza w temperaturze 25 °C)

• kolor: Biały

• Metoda panelu dotykowego: Typ rezystancyjny analogowy

• Liczba klawiszy dotykowych: -

• Rozmiar klawiszy: Minimum 2 × 2 [punktów] (na klawisz)

• Jednoczesne naciśnięcia: Nie naciskać jednocześnie (można dotknąć tylko jednego punktu)

• żywotność: Milion razy lub więcej (Operacja 0.98 [N] lub mniej)

• Odległość wykrywania czujnika ludzkiego: 1 [m]

• Zakres wykrywania: Odpowiednio w górę, w dół, w lewo i w prawo 70 stopni

• Czas opóźnienia wykrywania: 0-4 [sek]

• pamięć

• Pamięć Flash

• pojemność: Wbudowana pamięć flash 15 MB

• Żywotność (liczba zapisów): 100 000 razy

• Zastosowanie: Dane projektu do przechowywania, do przechowywania systemu operacyjnego

• SRAM

• pojemność: -

• Zastosowanie: -

• EEPROM

• pojemność: -

• Zastosowanie: -

• Typ baterii: Bateria litowa typu GT15-BAT

• Kopia zapasowa: Dane zegara, powiadomienie o czasie konserwacji dla danych, dane dziennika systemowego

• żywotność: Około 5 lat (temperatura otoczenia: 25 °C)

• Wbudowana magistrala interfejsu: -

• RS-422/485 (połączone): RS-422/485 1ch, prędkość transmisji: 115200/57600/38400/19200/9600 / 4800bps, kształt złącza: 14-pin (żeński), zastosowania: sprzęt połączeniowy do komunikacji

• RS-422/232 (połączone): -

• RS-422: -

• RS-232: RS-232 1ch, prędkość transmisji: 115200/57600/38400/19200/9600 / 4800bps, Kształt złącza: D-sub 9-pin (męski), zastosowania: sprzęt połączeniowy do komunikacji, do połączenia z komputerem (przesyłanie / pobieranie danych projektu, instalacja systemu operacyjnego, funkcja transparentna FA)

• Ethernet: Metoda przesyłania danych: 100BASE-TX, 10BASE-T 1ch, kształt złącza: RJ-45 (gniazdo modułowe), zastosowanie: sprzęt połączeniowy do komunikacji, dla funkcji bramy, do połączenia z komputerem (przesyłanie / pobieranie danych projektu, instalacja systemu operacyjnego, funkcja interfejsu MES)

• RGB: -

• Drukarka: -

• USB (urządzenia): USB (Full Speed ??12 Mb/s) urządzenie 1ch, kształt złącza: TYPE Mini-B, zastosowanie: do połączenia z komputerem (przesyłanie / pobieranie danych projektu, instalacja systemu operacyjnego, funkcja transparentna FA)

• USB (host): USB (Full Speed ??12 Mb/s) host 1ch, kształt złącza: TYPE-A, zastosowania: transfer danych, do przechowywania

• Karta CF: Gniazdo CompactFlash 1ch, kształt złącza: TYPEI, zastosowania: transfer danych, przechowywanie danych, GOT do uruchomienia

• Gniazdo kart PC: -

• Opcjonalna płyta funkcyjna: Funkcja interfejsu MES dla 1ch

• Płyta pamięci: -

• Jednostka rozszerzeń: Jednostka komunikacyjna / jednostka opcji montażu 2ch

• Przełącznik Przełącznik 1: -

• Przełącznik 2: -

• Wyjście brzęczyka: Pojedynczy ton (regulowana długość dźwięku)

• Struktura ochronna: Sekcja przednia: IP67F (JEM1030), wewnętrzna płyta: IP2X (JEM1030)

• Wymiary zewnętrzne: 316 (szer.)× 242 (wys.) × 52 (gł.) [mm]

• Wymiary wycięcia panelu: 302 (szer.)× 228 (wys.) [mm]

• Masa (z wyłączeniem wspornika montażowego): 2.7 [kg]

• Temperatura otoczenia

• Wyświetlacz: 0 ~ 50 °C

• Inne niż jednostka wyświetlacza: 0 ~ 55 °C

• Temperatura przechowywania: -20 °C ~ 60 °C

• Wilgotność otoczenia: 10 ~ 90% RH, bez kondensacji

• Wilgotność otoczenia podczas przechowywania: 10 ~ 90% RH, bez kondensacji

• Odporność na wibracje: Zgodność: Zgodność z JIS B 3502, IEC 61131-2

• Odporność na wibracje: Jeśli występują wibracje przerywane: pół amplitudy 3,5 mm, liczba przesunięć X, Y, Z w każdym kierunku 10 razy, przyspieszenie 9,8 M / S 2, liczba przesunięć X, Y, Z w każdym kierunku 10 razy

• Odporność na wibracje: Jeśli występują wibracje ciągłe: pół amplitudy 1,75 mm, przyspieszenie 4,9 M / S 2

• Uderzenie: Zgodność z B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 kierunki trzy razy każdy)

• Atmosfera użytkowania: Dym olejowy, gaz korozyjny, brak gazu palnego, nie jest strasznie pyłu ciągłości, że bezpośrednie światło słoneczne nie uderza (jak również podczas przechowywania)

• Wysokość robocza: 2000 m lub mniej

• Lokalizacja instalacji: Panel sterowania

• Kategoria przepięciowa: II poniżej

• Stopień zanieczyszczenia: 2 lub mniej

• System chłodzenia: Samochłodzenie

• Napięcie zasilania wejściowego: AC100 ~ 240V (+10%, - 15%)

• Częstotliwość wejściowa: 50 / 60Hz ± 5%

• Maksymalna moc pozorna wejściowa: 110VA (przy maksymalnym obciążeniu)

• Pobór mocy Czas normalny: 46 W lub mniej

• Gdy podświetlenie się wyłącza: 32 W lub mniej

• Prąd rozruchowy: 28A lub mniej (4ms) (przy pełnym obciążeniu)

• Dopuszczalny chwilowy czas zaniku zasilania: W ciągu 20 ms (lub więcej AC100V)

• Odporność na zakłócenia: Napięcie szumu 1500Vp-p, szerokość szumu 1µs, ze względu na symulator szumu o częstotliwości szumu 25 ~ 60Hz

• Wytrzymałość napięciowa: Zacisk zasilania luzem? uziemienie między AC1500V 1 minuta

• Rezystancja izolacji: 10MO lub więcej na zacisku zasilania luzem? uziemienie między testerem rezystancji izolacji DC500V

• Odpowiedni rozmiar przewodu: ? 2 0,75 [Mm 2 ]

• Zacisk zaciskany: Zaciski zaciskane M3 RAV1.25-3 śruby, V2-S3.3, V2-N3A, FV2-N3A

• Moment dokręcania z dopasowaniem (śruby zacisków listwy zaciskowej): 0,5 ~ 0,8 [N · m]

• uziemienie: Uziemienie klasy D (100O lub mniej), że połączenie z płytą, gdy uziemienie nie może

• Typ montażu: Standardowy

• Waga przesyłki: 3,7 kg
