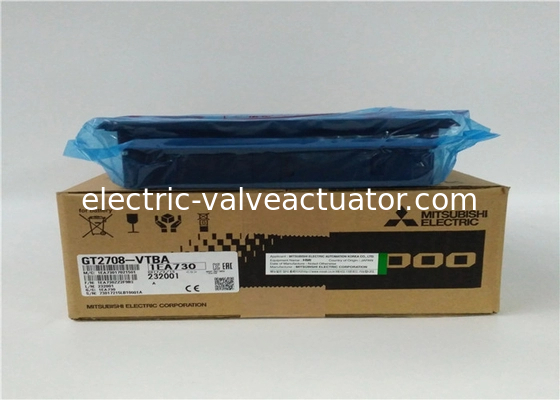

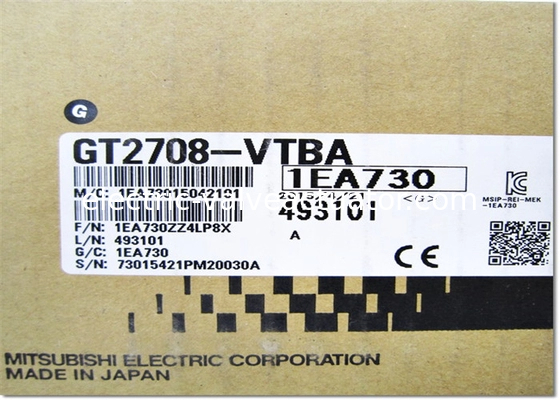

Mitsubishi Human Machine Interface Touch Screen GT2708-VTBA AC100~240V

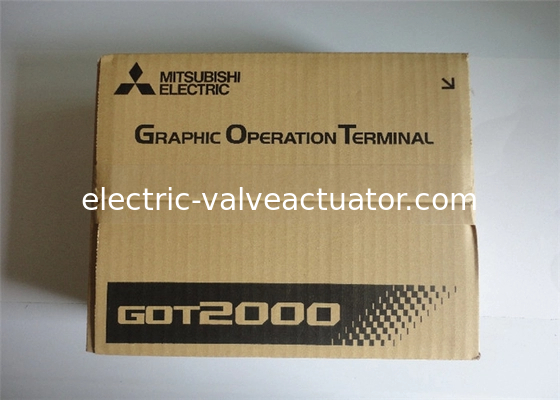

Ekran dotykowy GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Szczegółowy opis produktu

Szybki szczegół

Specyfikacje

• Praca autonomiczna: 15W

• Praca autonomiczna z wyłączonym podświetleniem: 10W

• Prąd rozruchowy: 60A lub mniej (2ms, temperatura otoczenia 25°C, maksymalne obciążenie)

• Dopuszczalny czas chwilowej awarii: W ciągu 20ms (100VAC lub więcej)

• Odporność na szumy: Napięcie szumu 1500Vp-p, szerokość szumu 1µs przez symulator szumów o częstotliwości szumu od 25 do 60Hz

• Wytrzymałość napięciowa: 1500VAC przez 1 minutę pomiędzy zaciskiem zasilania a masą

• Rezystancja izolacji: 10MO lub wyższa za pomocą testera rezystancji izolacji (500VDC pomiędzy zaciskiem zasilania a masą)

• Odpowiedni rozmiar przewodu: 0.75 do 2 [mm²]

• Zacisk zaciskowy: Zaciski zaciskowe do śruby M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Moment dokręcania (śruby zaciskowe bloku zacisków): 0.5 do 0.8 [N·m]

• Numer modelu: GT2708-STBA

• Sekcja wyświetlacza (*1, *2) Typ: Kolorowy wyświetlacz LCD TFT

• Rozmiar ekranu: 8.4"

• Rozdzielczość (punkty): 800 x 600 SVGA

• Rozmiar wyświetlacza (szer. x wys.) mm: 170.9 x 128.2

• Liczba znaków: czcionka standardowa 16-punktowa:

• : 50 znaków x 37 linii (2-bajtowych) czcionka standardowa 12-punktowa:

• : 66 znaków x 50 linii (2-bajtowych

• Kolory wyświetlacza: 65536 kolorów

• Regulacja intensywności: Regulacja 32-poziomowa

• Podświetlenie - Typ: LED (niewymienny)

• Podświetlenie - Żywotność: Ok. 60000 godzin lub więcej (czas, w którym intensywność wyświetlania osiąga 50% w temperaturze otoczenia 25°C) (*4)

• Panel dotykowy (*3) Typ: Analogowa folia rezystancyjna

• Panel dotykowy (*3) Rozmiar klawisza (punkty): Minimum 2 x 2 punkty (na klawisz) (*7)

• Panel dotykowy (*3) Jednoczesne naciśnięcie: Maksymalnie 2 punkty

• Panel dotykowy (*3) Żywotność: 1 milion razy lub więcej (siła operacyjna 0.98N lub mniej)

• Kolor panelu: Czarny

• Pojemność pamięci użytkownika: Pamięć do przechowywania (ROM): 57MB, Pamięć do działania (RAM): 128MB

• Żywotność (liczba zapisów): 100000 razy

• Dokładność zegara wewnętrznego: ±90 s/miesiąc (temperatura otoczenia 25°C)

• Typ baterii: Bateria litowa GT11-50BAT

• Żywotność baterii: Ok. 5 lat (temperatura otoczenia 25°C)

• Wbudowany interfejs RS-232: 1ch Szybkość transmisji: 115200/57600/38400/19200/9600/4800bps Kształt złącza: D-sub 9-pin (męski)

• Wbudowany interfejs RS-422/485: 1ch Szybkość transmisji: 115200/57600/38400/19200/9600/4800bps Kształt złącza: D-sub 9-pin (żeński)

• Wbudowany interfejs Ethernet: 1ch Metoda przesyłania danych: 10BASE-T/100BASE-TX Kształt złącza: RJ-45 (gniazdo modularne)

• Wbudowany interfejs USB (Host): 2ch (przód/tył)

• : Maksymalna prędkość transferu: High-Speed 480Mbps Kształt złącza: USB-A

• Wbudowany interfejs USB (Urządzenie): 1ch (przód)

• : Maksymalna prędkość transferu: High-Speed 480Mbps Kształt złącza: USB Mini-B

• Wbudowany interfejs Karta SD: 1ch Zgodny z SDHC (maksymalnie 32GB)

• Wbudowany interfejs Interfejs rozszerzeń (*6): Do montażu jednostki komunikacyjnej/jednostki opcjonalnej

• Wbudowany interfejs Pomocniczy interfejs rozszerzeń I/F: Do montażu jednostki opcjonalnej

• Wbudowany interfejs Interfejs boczny: Do montażu jednostki komunikacyjnej

• Wyjście brzęczyka: Pojedynczy ton (ton, regulowana długość tonu)

• Dioda LED zasilania: Kolor emisji: 2 kolory (niebieski, pomarańczowy)

• Konstrukcja ochronna: Przód: IP67F (*5,*8) W panelu sterowania: IP2X

• Wymiary zewnętrzne (szer. x wys. x gł.) mm: 241 x 194 x 52

• Wycięcie panelu (szer. x wys.) mm: 227 x 176

• Waga (kg) Z wyłączeniem wsporników montażowych: 1.5

• Odpowiedni pakiet oprogramowania: GT Works3 Wersja 1.100E lub nowsza

• Waga przesyłki: 3 kg

Modele o wysokiej specyfikacji z kontrolą multi-touch/gestami

Terminale operacyjne serii GT27 zapewniają wyświetlacze LCD TFT z 65 tysiącami kolorów i rozmiarami ekranu 5.7", 8.4", 10.4", 12.1" i 15" z rozdzielczością VGA/SVGA/XGA i pamięcią wewnętrzną do 128MB. Wszystkie terminale są wyposażone w interfejsy Ethernet, USB, RS232 i RS422/485 oraz gniazdo kart SD. Dodatkowo GT27 może być wyposażony w opcjonalne interfejsy, takie jak CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H i bezpośrednie połączenie z magistralą PLC.

Specjalne modele GT27 o rozmiarach 10.4" i 12.1" są dostępne z białą ramką i bez przedniego interfejsu USB, idealne do zastosowań w przemyśle spożywczym i napojów.

GT27 oferuje kilka predefiniowanych funkcji diagnostycznych i rozwiązywania problemów, takich jak tworzenie kopii zapasowych/przywracanie, monitor programu PLC, monitor serwo/ruchu, monitor SFC ruchu i monitor CNC.
