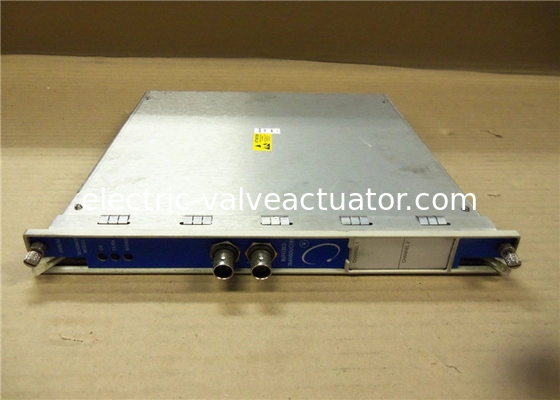

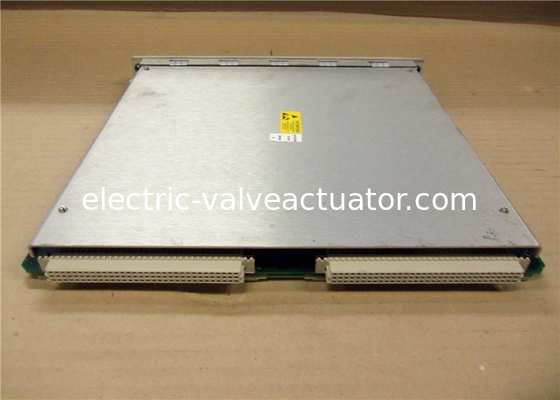

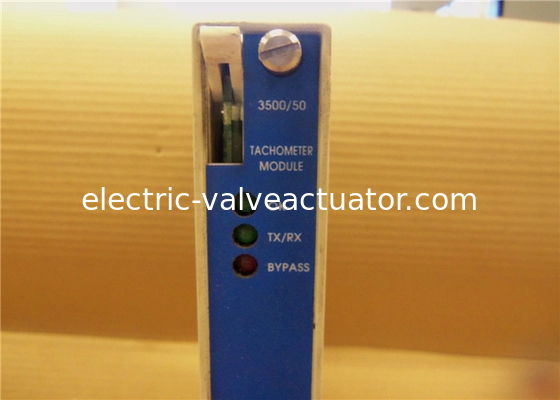

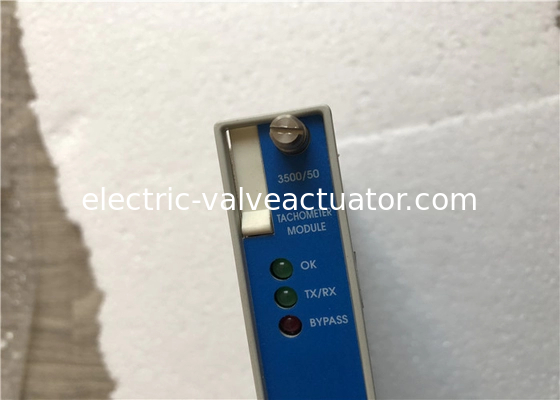

Moduł tachometru Bently Nevada 3500/50 do monitorowania prędkości wału

• Moduł 2-kanałowy
• Akceptuje sygnał wejściowy z sond zbliżeniowych lub przetworników magnetycznych
• Peak Hold przechowuje najwyższą prędkość, najwyższą prędkość wsteczną, liczbę obrotów wstecznych
• Możliwość zresetowania wartości szczytowych
• Dostarcza sygnały Keyphasor do płyty tylnej szafy 3500

Moduł tachometru GE / Bently Nevada serii 3500/50 i 3500/50M to moduł 2-kanałowy, który akceptuje sygnał wejściowy z sond zbliżeniowych lub przetworników magnetycznych w celu określenia prędkości obrotowej wału, przyspieszenia wirnika, kierunku wirnika. Moduł porównuje te pomiary z zaprogramowanymi przez użytkownika punktami alarmowymi i generuje alarmy w przypadku naruszenia punktów nastawy.

Moduł tachometru 3500/50M może być skonfigurowany do dostarczania sygnałów Keyphasor* do płyty tylnej szafy 3500 do użytku przez inne monitory. Dlatego nie potrzebujesz oddzielnego modułu Keyphasor w szafie. Moduł tachometru 3500/50M posiada funkcję peak hold, która przechowuje najwyższą prędkość, najwyższą prędkość wsteczną lub liczbę obrotów wstecznych, jaką osiągnęła maszyna. Możesz zresetować wartości szczytowe.

3500/50M, 3500/50, 350050M, 350050, 3500/50M-01, 3500/50-01

System zapewnia napięcie wyjściowe proporcjonalne do odległości między końcówką sondy a obserwowaną powierzchnią przewodzącą. Jest zdolny do pomiarów statycznych (pozycja) i dynamicznych (wibracje) i jest używany głównie do pomiarów wibracji i pozycji w maszynach z łożyskami filmowymi, a także do zastosowań pomiaru Keyphasor i prędkości.

System zapewnia dokładny, stabilny sygnał wyjściowy w szerokim zakresie temperatur. Wszystkie systemy przetworników zbliżeniowych 3300 osiągają ten poziom wydajności, jednocześnie umożliwiając pełną zamienność sondy, kabla przedłużającego i czujnika Proximitor bez konieczności indywidualnego dopasowywania komponentów lub kalibracji na stole.

Czujnik Proximitor: Czujnik Proximitor 3300 oferuje wiele ulepszeń w stosunku do poprzednich przetworników prądów wirowych Bently Nevada z lepszą liniowością i stabilnością temperaturową. Wykorzystuje również zintegrowaną płytę izolacyjną jako podstawę, eliminując potrzebę stosowania oddzielnych płyt izolacyjnych.

Sondy zbliżeniowe i kabel przedłużający: Sonda 3300 XL 8 mm, sonda 3300 5 mm i kabel przedłużający 3300 XL również odzwierciedlają ulepszenia w stosunku do poprzednich konstrukcji. Opatentowana metoda formowania TipLoc zapewnia bardziej solidne połączenie między końcówką sondy a korpusem sondy. Kabel sondy jest również bardziej pewnie przymocowany, zawierając opatentowaną konstrukcję CableLoc, która zapewnia wytrzymałość na rozciąganie 330 N (75 funtów) dla sondy 8 mm, gdzie kabel sondy łączy się z końcówką sondy. Sondy (tylko 8 mm) i kable przedłużające można również zamówić z opcjonalną opcją kabla FluidLoc. Ta opcja zapobiega wyciekowi oleju i innych cieczy z maszyny przez wnętrze kabla.
