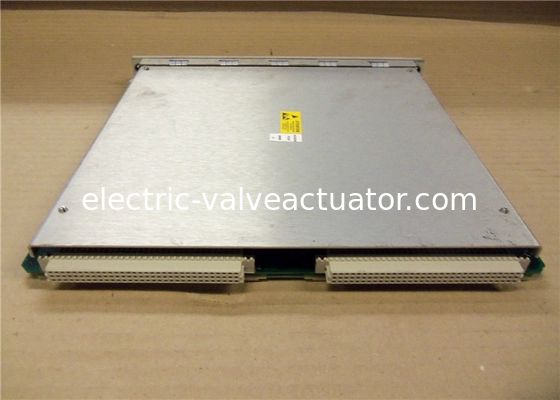

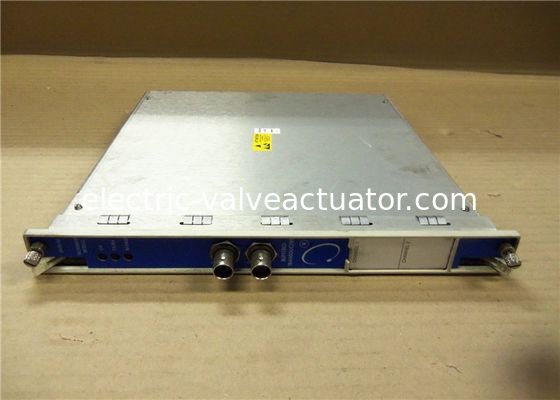

Bently Nevada 3500/22M Transient Data Interface TDI 146031-01

Przejściowe interfejsy danych z serii GE / Bently Nevada 3500 / 22M (TDI) to interfejs między systemem monitorowania 3500 a oprogramowaniem do zarządzania maszynami System 1 Nevada. TDI łączy możliwość modułu interfejsu stojaka 3500/20 z możliwością gromadzenia danych procesora komunikacyjnego, takiego jak TDXNET.

TDI działa w gnieździe obręczy stojaka 3500 w połączeniu z monitorami serii M (3500/40M, 3500/42m itp.), Aby stale gromadzić dane dotyczące stanu ustalonego i przejściowego oraz przekazywać te dane za pomocą linku Ethernet do oprogramowania hosta. Statyczne przechwytywanie danych jest standardowe w przypadku TDI, jednak użycie opcjonalnego dysku włączającego kanał pozwoli również na przechwytywanie danych dynamicznych lub przejściowych. TDI wprowadziło ulepszenia w kilku obszarach w stosunku do poprzednich procesorów komunikacyjnych oprócz włączenia funkcji procesora komunikacji w stojaku 3500.

TDI zapewnia pewne funkcje wspólne dla całego stojaka, jednak TDI nie jest częścią krytycznej ścieżki monitorowania i nie ma wpływu na właściwe, normalne działanie ogólnego systemu monitorującego. Wymagany jest jeden TDI lub RIM na stojak. TDI zajmuje tylko jeden gniazdo w stojaku i zawsze znajduje się w gnieździe 1 (obok zasilaczy).

W przypadku zastosowań z przekształcanymi modułami modułowymi (TMR) system 3500 wymaga wersji TMR TDI. Oprócz wszystkich standardowych funkcji TDI, TMR TDI wykonuje również „Porównanie kanału monitorowania”. Konfiguracja 3500 TMR wykonuje monitorowanie głosowania za pomocą konfiguracji określonej w opcjach monitorowania. Za pomocą tej metody TMR TDI nieustannie porównuje wyjścia z trzech (3) redundantnych monitorów. Jeśli TMR wykryje, że informacje z jednego z tych monitorów nie są już równoważne (w obrębie skonfigurowanego procentu) do pozostałych dwóch, określi monitor jako błąd i umieści zdarzenie na liście zdarzeń systemowych.
