Honeywell CC-TCNT01 C300 Panel sterowania 4,7 Hz Szerokość pasma

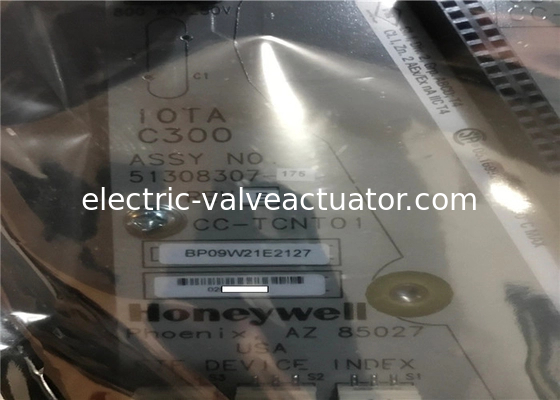

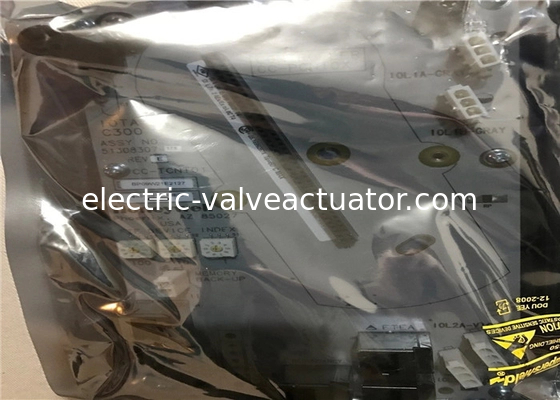

Płyty sterowania Honeywell CC-TCNT01 C300 Moduł 51308307-175 Rev E.

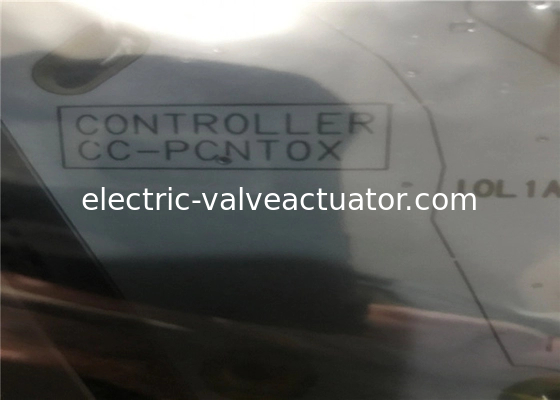

Moduł Honeywell CC-PCNT01 PWA MODUL, C300 CONTROL PROCESSOR C300

Moduł sterowania C300- Rozproszony sterownik procesów i brama I/O dla systemu Experion.Moduł montuje się do swojego zestawu końcowego wejścia wyjścia (IOTA).

Wskaźnik zasilania: 0,311A @ 24VDC

CC-PCNT01 CU-PCNT01

C300 Zestaw końcowy sterownika wejścia wyjścia (IOTA)- zapewnia punkt połączenia dla modułu sterownika C300 i wszystkie końce kabli do sterownika (FTE, IO Link, Redundancja, Bateria i końce kabli źródła czasu).Zapewnia dystrybucję mocy 24Vdc do modułu sterownika.

Wskaźnik zasilania: 0,311A @ 24VDC

Uwaga: C300 Controller IOTA obsługuje tylko jeden kontroler

• HONEYWELL
• MeasUREX
• CC-TCNT01
• CCTCNT01
• Wymagania w zakresie bezpieczeństwa
• .311AMP
• 24DC
• DOSTępne
• REBUILT Zbytek
• NOWA ZBIORKA
• Napraw swoje
• 24-48 HURRY REPARY
• 2 - 15 DNI ZAPRAWA
• 2 lata gwarancji Radwell

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Wpis analogowy, zbędny
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Analogiczny wpis, nieprzewyższony
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, nieprzewyższony, powleczony
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, zbędne, powlekane
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Wpis analogowy, zbędny
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Analogiczny wpis, nieprzydatny
• CC-PAIX01 HLAI CC-TAIX01 AI, Nieprzydatne, powlekane
• CC-PAIX01 HLAI CC-TAIX11 AI, zbędne, powlekane
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Mux niskiego poziomu, nieprzewyższony, powlekany
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; SINGLE IOP INTERFACE;COMP TERM, powlekany
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, powlekany
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, powlekany
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Wyjście analogowe, zbędne
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Wyjście analogowe, nie nadmierne
• CC-PAOH01 AO - HART CC-TAOX01 AO, Niezbędne, powlekane
• CC-PAOH01 AO - HART CC-TAOX11 AO, zbędna, powlekana
• CC-PAOX01 AO CC-GAOX11 GI/IS Wyjście analogowe, zbędne
• CC-PAOX01 AO CC-GAOX21 GI/IS Analogiczny wynik, nieprzewyższony
• CC-PAOX01 AO CC-TAOX01 AO, Nieprzewyższony, powlekany
• CC-PAOX01 AO CC-TAOX11 AO, zbędne, powlekane
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Digital Input High Voltage, Non-Redundant
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Digital Input Wysokie napięcie, zbędne
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Digital Input High Voltage, Non-Redundant
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Digital Input Wysokie napięcie, zbędne

Profesjonalny, aby zapewnić kartę Honeywell DCS, usługi integralności, absolutna gwarancja jest częścią oryginalnej nowej karty Honeywell, zakres usług zaangażowanych S9000, plantacja,TDC2000 TDC3000 (stacja operacyjna USA), TPS (stacja obsługi GUS), PKS i Honeywell DCS system rozproszonego sterowania

• Połączenie w stylu CLAMSHELL na moduł
• Zmniejsz przestrzeń w szafce
• Zakończenia okablowania pola z lewej strony
• 16 kanałów
• Zapewnienie zasilania poprzez połączenia
• Do sygnałów analogowych
• 32 punkty
• 4 dodatkowe zakończenia dla połączeń zasilania/zwrotu
• Wyniki transakcji z udziałem podmiotów

• Model wejściowy/wyjściowy CC PAIM01, CU PAIM01
• Modele PMIO IOTA CC-TAIM01, CU-TAIM01
• Modele PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Typ wejścia Termopara i / lub RTD
• Kanały wejściowe 64 w pełni izolowane kanały kanałowe, kanały PM i kanały zasilania, powszechne w 16-kanałowych przyrostuch.
• Prędkość skanowania wejścia 1 Sekunda ustalona przez IOM (maksymalnie do 64 kanałów)
• Szerokość pasma kanału od 0 do 4,7 Hz (-3 dB)
• Zakres nominalnego wejścia (tylko TC) -20 do +100 miliwoltów
• Maksymalny normalny tryb ciągłego wejścia bez uszkodzeń (wszelki typ termopary skonfigurowany) -10 do +10 V (TC) -1 do +2 V @ 100 miliamperi (RTD)
• Błąd wzrostu (zakres od -20 do +100 miliwolta) 0,050% pełnej skali max
• Stabilność temperatury TC, wejścia w miliwoltach +/-20 ppm na stopnie Cmax wejścia RTD +/-20 ppm na stopnie Cmax
• Długoterminowy dryft 500 ppm
• Impedancja wejściowa 1 megohm w prądzie stałym (tylko w trybie TC)
• CMV w stosunku do systemu zasilania powszechne, DC do 60 Hz +/-250 VDC lub VAC RMS
• CMRR, 50 lub 60 Hz (z maksymalną impedancją źródła 1000 ohm) 120 dB min
• napięcie, kanał do kanału, DC do 60 Hz +/-250 VDC lub VAC RMS
• Przesłuchanie poprzeczne, prądem stałym do 60 Hz 80 dB (120 dB w zakresie 50 i 60 Hz)
• NMRR przy 50/ 60 Hz 60 dB min
• Integracja częstotliwości linii Stały wybór 50 Hz lub 60 Hz
• Prąd pobudzenia czujnika RTD 1 miliampera
• Zakres kompensowania w przypadku połączeń zimnych od -20 do +60°C (+/-0,5°C typowo)
• Dokładność linearyzacji TC (2) ± 0,05 Ω / stopnia C
• Otwarte wykrycie termopary Każda konwersja kwalifikowana, ≤ 1000 Ω = gwarantowana bezprzejazd ≥ 1500 Ω gwarantowana podróż.
• RTD Maksymalny opór ołowiu 15 Ω
• Ochrona przeciwprzesileniowa (kontynuacje czujników) EN 61000-4-5 (dla lokalizacji przemysłowych, 1kV od linii do linii, 2kV od linii do linii)
• Ochrona przed napięciem (połączenie zasilania z opcją adaptera kablowego) EN 61000-4-5 (dla lokalizacji przemysłowych, 1kV od linii do linii, 2kV od linii do linii)
• Maksymalna odległość kablu IOTA do FTA przy użyciu adaptera kablowego 1000 stóp 16 przewodu, dwie pary skręcone na FTA
