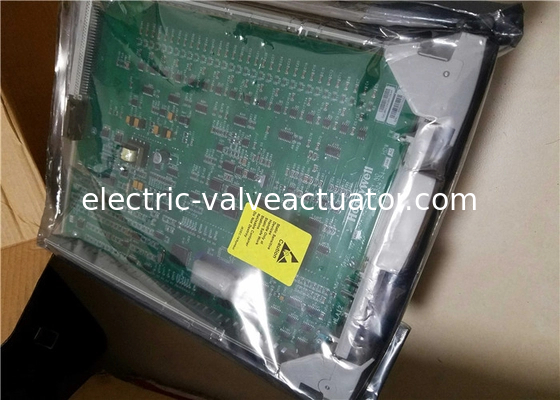

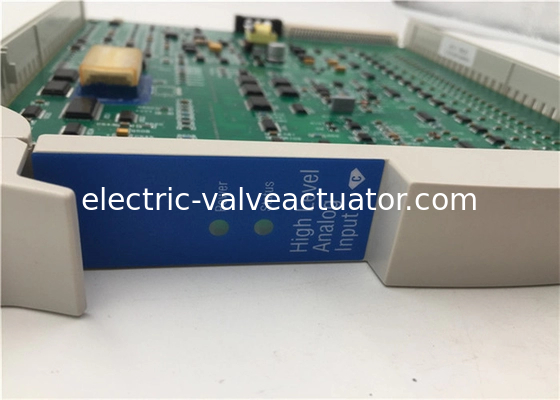

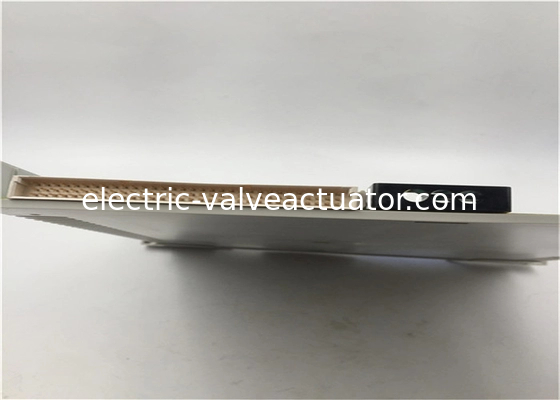

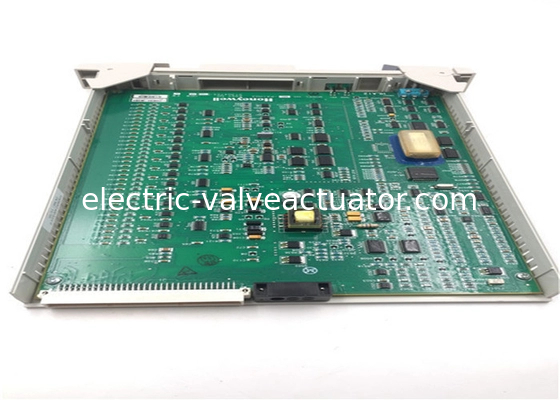

Honeywell MC-PAIH03 16 wejścia Analogiczny procesor wejściowy serii C300

• Producent:Honeywell
• Numer produktu:51304754-150
• Rodzaj produktu:??-PAIH03 Wysokiego Szczebla Analogiczny Procesor wejściowy-16 Wejścia
• Modele FTA:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Rodzaj wejścia:Włókno, prąd (przesyłacze z dwóch przewodów lub samodzielnie zasilane)
• Kanały wejściowe:16 różnicowych kanałów wejściowych
• Wskaźnik odbicia w trybie wspólnym, DC do 60 Hz (nierównowaga 500 źródeł):70 dB
• napięcie w trybie wspólnym, DC do 60 Hz ((1)):-6 do +5 V szczyt
• Rozdzielczość konwertera A/D:16 bitów (używane 14 bitów)
• Zakres wejścia:0 do 5 V, 1 do 5 V, 0,4 do 2 V, 4-20 mA (przez 250)
• Wskaźnik odrzucenia w trybie normalnym, przy 60 Hz:32 dB
• Odpowiedź filtra w trybie normalnym:Jednopolarny RC, -3 dB @ 1 Hz
• Maksymalne wejście w trybie normalnym ((wjazdy różnicowe, bez uszkodzeń):± 30 Voltów
• Przesłuchanie poprzeczne, prądem stałym do 60 Hz ((kanał do kanału):60 dB
• Impedancja wejściowa (Wjazdy napięcia):> 10 M
• Maksymalne napięcie wejściowe ((każde wejście odniesione do powszechnego, bez uszkodzenia):± 30 Voltów
• Prędkość skanowania wejścia:4 próbki na sekundę na kanał.
• Dokładność sprzętu (@ CMV = 0 V):± 0,075% pełnej skali (23,5°± 2°C), ± 0,15% pełnej skali (0 do 50°C)
• Zdolność odporności na napięcie (tryb wspólny):ANSI/IEEE C37.90.1-1978
• Waga wysyłki:3 kg

Wykonują one konwersję jednostek inżynieryjnych, w tym charakterystykę wejścia temperatury wielomianowej piątego rzędu, jeśli procesor wysokiego poziomu otrzymuje te wejścia z konwerterów mV / I.Dzięki zastosowaniu podwójnej konstrukcji procesora i niestandardowych układów scalonych, procesor analogiczny o niskim poziomie wejścia obsługuje konfigurację oprogramowania na kanał dla różnych typów termoparów lub RTD z doskonałą rozdzielczością i dokładnością.Odkrycie otwartej termopary jest wykonywane raz na skanowanie, tak aby nie rozprzestrzeniać złych danych do przetwarzania kontroli.

Procesor LLMUX (Low Level Multiplexer) zapewnia ekonomiczny sposób wprowadzania dużej liczby sygnałów pozyskiwania danych.Każdy punkt jest skanowany raz na sekundę z opóźnieniem skanowania jednej sekundy do przetwarzaniaOdkrywanie otwartej termopary jest wykonywane co 30 sekund we wszystkich punktach.

Procesor Remote Hardened Multiplexer (RHMUX) zapewnia funkcjonalność podobną do funkcji LLMUX,ale dwa 16-wchodzące FTA mogą być zamontowane do 2 km od szafki xPMKażde urządzenie FTA jest zamontowane w własnym obudowie NEMA-4 lub -4X, zapewniając ochronę przed opadami, spływami i pyłem wiatrowym.i jest zdolny do pracy w środowisku GX "poważnego" korozji oraz w obecności wilgotności kondensacyjnej,.

Zasilanie dla zdalnych FTA RHMUX jest dostarczane przez jeden z dwóch adapterów zasilania, które zapewniają ograniczanie mocy, interfejsy seryjnych danych i izolację galwaniczną.Adapter zasilania montaż w tacę FTA w szafce xPM, i zapewnia interfejs między IOP a dwoma zdalnymi FTA.

Każdy punkt jest skanowany raz na 4 sekundy. Dane są udostępniane pod koniec każdego skanowania; nie ma dodatkowego opóźnienia przetwarzania.Detekcja otwartej termopary (OTD) jest opcjonalnie wykonywana przy każdym pomiarzeJeżeli jest on włączony, test OTD wykonuje się natychmiast po konwersji A/D. Jeśli test wskazuje na otwartą termoelement, dane z właśnie zakończonej konwersji nie będą przekazywane.Aby zapobiec wpływaniu fałszywych ścieżek naziemnych na odczytyWszystkie zdalne FTA RHMUX są wyposażone w lokalny punkt odniesienia złącza zimnego RHMUX IOP jest skonfigurowany w systemie TPS PM jako standardowy LLMUX.Umożliwia to użycie RHMUX w systemach Release 300 i większych.
